Prozessmessumformer
6. Applikationen
6.1 Grenzwertüberwachung

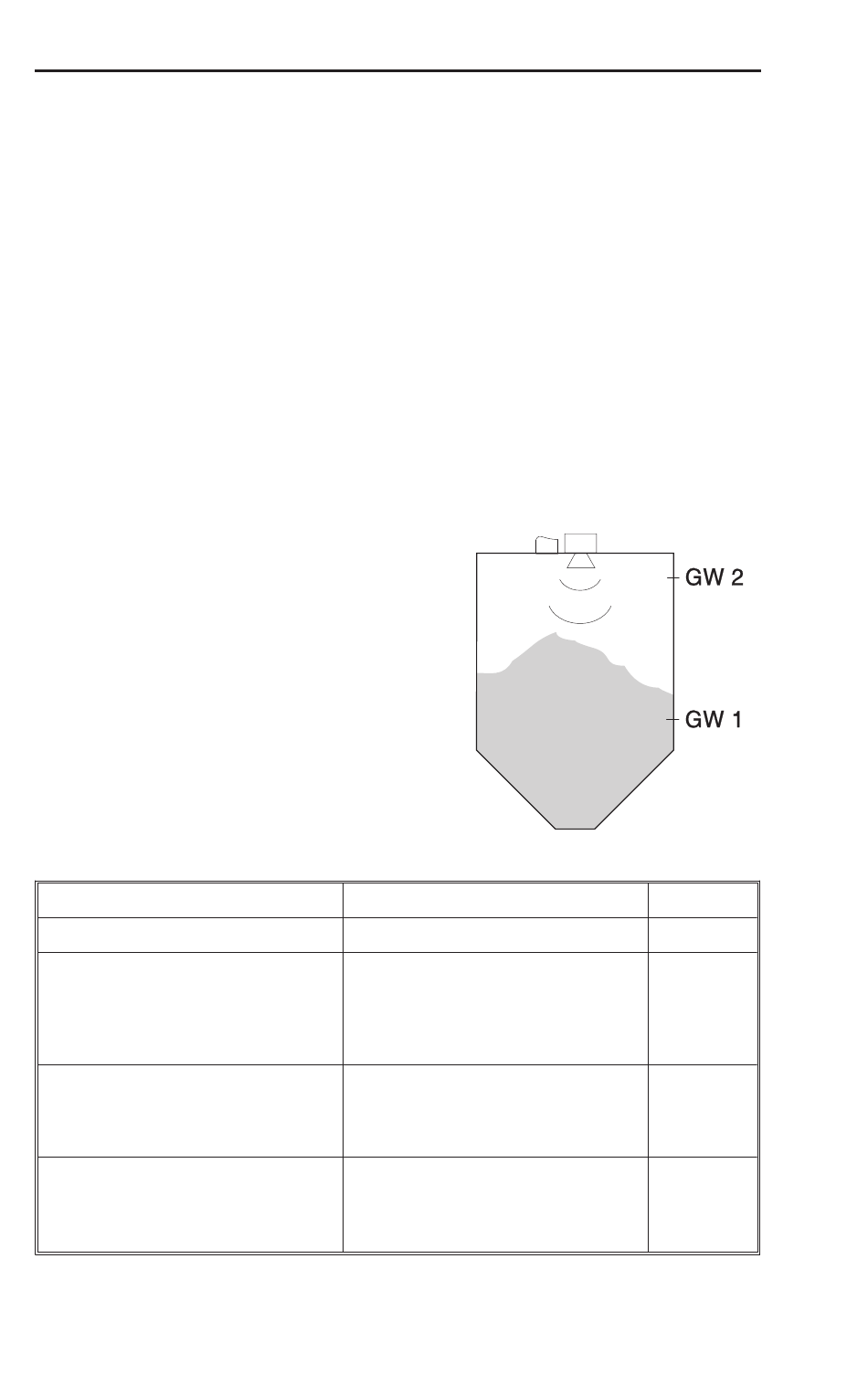

n einem Behälter, Höhe 10m, soll die Füllhöhe vor Ort ange-
zeigt, auf einen minimalen Grenzwert von 1,50m und einen
maximalen Grenzwert von 8,50m überwacht werden. Die
Hysterese, um das unerwünschte Schalten der Relais in der
Nähe der Schaltschwelle zu vermeiden, beträgt in beiden
Fällen 0,25m. Der minimale Grenzwert soll zusätzlich mit einer
Ansprechverzögerung von 10s ansprechen.
Beispiel:
Eingangssignal und Display:
- Sensorsignal 0-20mA entspricht 0-10 m
- numerische Anzeige soll 0.00-10.00 (m) anzeigen
Grenzwert 1:
- Minimumüberwachung
- Schaltschwelle 1,50 (m)
- Hysterese 0,25 (m)
- Ansprechverzögerung 10s
Grenzwert 2:
- Maximumüberwachung
- Schaltschwelle 8,50 (m)
- Hysterese 0,25 (m)
- Ansprechverzögerung 0s
Parametrierung:
enügruppe
Analogeingang
INPUT
Anzeige
DISPL
Grenzwert/ Störüberwachung
Grenzwert/ Störüberwachung
28
Position
Eingangsbereich
Dezimalpunkt
Anzeigewert:
essbereich 0%
Anzeigewert:
essbereich 100%
Betriebsart
MODE1
LIM1
Schaltschwelle
Hysterese
HYST1
Ansprechverzögerung
Betriebsart
LIM2
MODE2
Schaltschwelle
Hysterese
HYST2
Ansprechverzögerung
RANG
DI DP
DI LO
DI HI
SETP1
DELY1
SETP2
DELY2
Einstellwert
0-20
999,99
0,00
10,00
MIN
1,50
0,25
10
MAX
8,50
0,25
0
