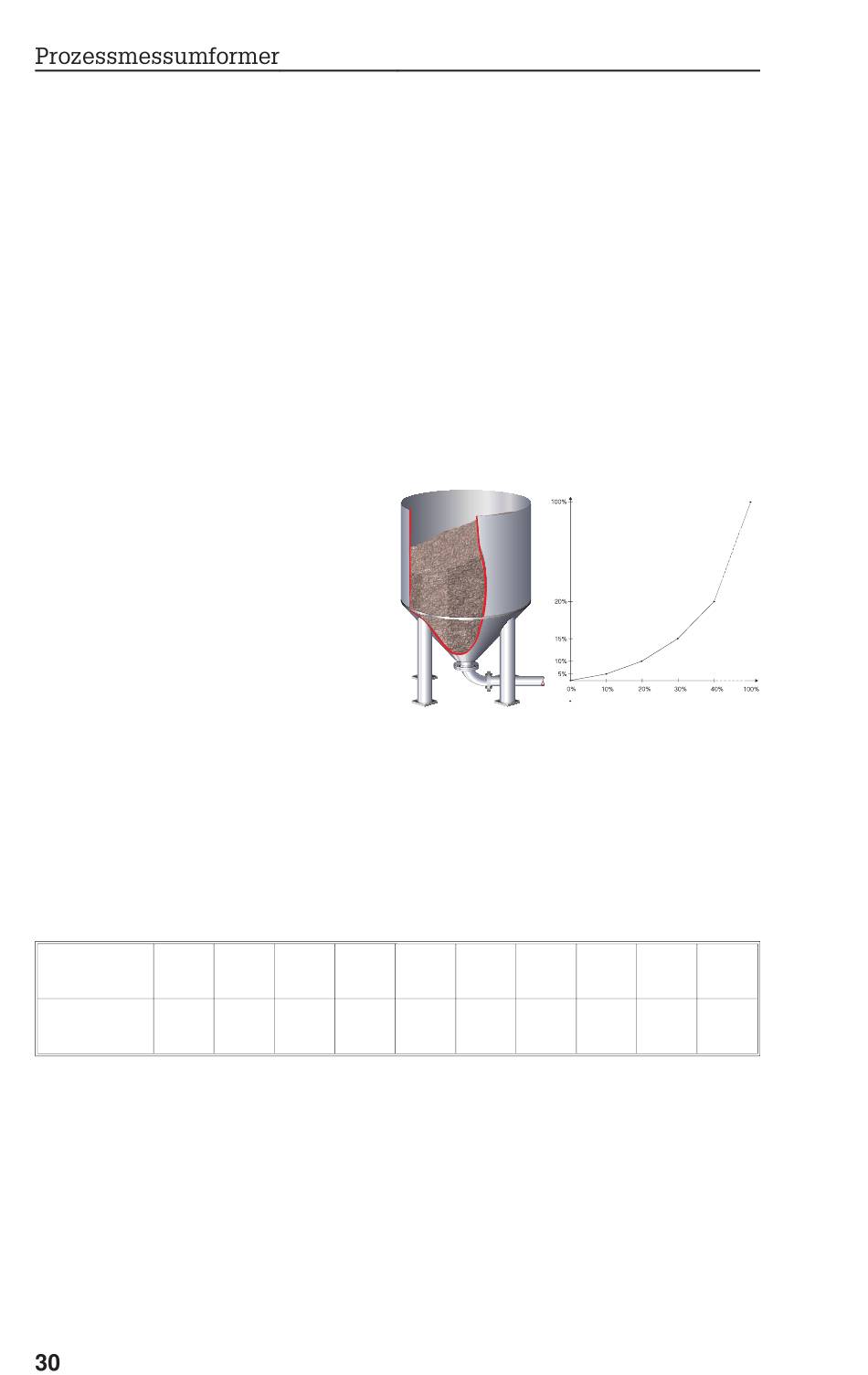

6.3 Volumenmessung im Lagertank
n einem Silo soll die Menge des eingefüllten Getreides ermit-
telt, vor Ort angezeigt und an ein Prozessleitsystem übergeben werden. Ein
4-20mA-Füllstandsensor, gespeist vom Gerät, er-
mittelt die Füllhöhe im Behälter. Der Zusammenhang zwischen Füllhöhe (m)
und Volumen (m³) ist bekannt, das Verhältnis Füll-
höhe zu Sensorstrom proportional. Das errechnete Volumen wird am
Analogausgang proportional zum Volumen als
0-20mA-Signal ausgegeben.
Bei Störung in der Anlage gibt der Analogausgang ein Fehlersignal von 21,0mA
aus.
Beispiel:
Behälter leer:
- Sensorsignal 4mA
- Füllhöhe 0m
- numerische Anzeige soll 0 (m³)
anzeigen
- am Analogausgang sollen 0mA
anliegen
Behälter voll:
- Sensorsignal 20mA
- Füllhöhe 10m
- numerische Anzeige soll 1500 (m³) anzeigen
- am Analogausgang sollen 20mA anliegen
Sonstige Angaben:
- Bei Fehler geht der Analogausgang auf 21,0mA
- Linearisierungstabelle mit 10 Stützstellen
