4. Funzionamento
econdo la variante e l’applicazione, l’unità offre all’utente
diverse impostazioni possibili e funzioni software. Prendere
nota di quanto riportato nei seguenti paragrafi per quanto
riguarda il funzionamento. Le indicazioni per la messa a punto
dell’unità si riferiscono allo strumento dotato di tutte le opzioni,
potrebbero pertanto esserci lievi differenze tra le istruzioni
riportate e l’unità in Vostro possesso. In particolare, i paragrafi
4.3 e 4.4, che descrivono il display e l’uso del menu operativo,
si riferiscono solo all’unità dotata di “display LC con funziona-
mento frontend”.

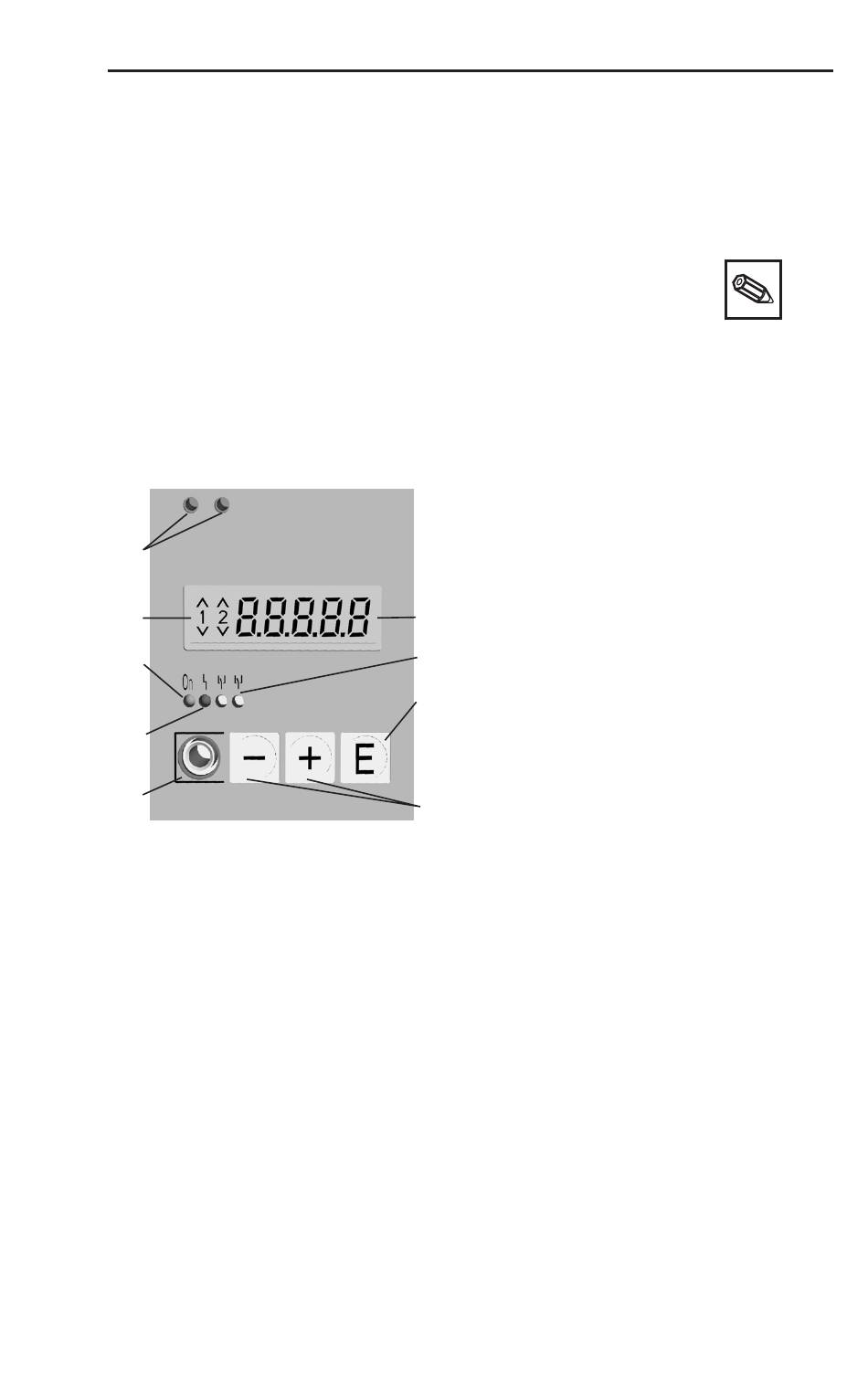

.1 Display ed elementi operativi
Ã
Å
À
Á
Â
dell’unità con l’uso di un software per PC.
Ã
Prese di comunicazione HART :
Presa di connessione di un’unità operativa HART per la
configurazione di sensori con connessione a 2 fili. La
resistenza richiesta per questa funzione è già incorporata
nell’unità, vds. cap. “Connessione elettrica”.
Ä
Display del valore misurato (opzione):
5 cifre, 7 segmenti display. Vengono visualizzati:
- valori misurati numerici istantanei (durante il funzionamento).
- testo di dialogo per l’impostazione.
Å
Violazione del setpoint di allarme:
Le cifre 1 e 2 vengono attivate dai relè di allarme incorporati. Il
simbolo corrispondente indica ogni violazione dei setpoint.
Æ
Display condizione dei relè (opzione):
LED giallo, condizione operativa secondo NAMUR NE 44.
- Off, relè non attivo
- On, relè attivo (condizione normale)
Trasmettitore di processo
À
l
Disp
ay operativo:
LED verde, si illumina
quando si accende
l’unità.
Á
Display anomalie:
Ä
LED rosso, indicatore della modalità
operativa secondo NAMUR NE 44.
Æ
Visualizzazioni vds. cap.
Ç
“Individuazione anomalie e rimedi”.
Â
Connessione dell’interfaccia
seriale:
Prese stereo per cavo di connessione
È
PC, per l’impostazione e la lettura
133
