Injecteur de gazole : Dépose - Repose
B74 ou K74, et G9T, et 600
Huiler les filets des goujons neufs de bride d'injec-
teurs.
ATTENTION
Avant la mise en place des goujons sur la
culasse, vérifier que les écrous se vissent sans
point dur sur les goujons, sinon remplacer
l'ensemble.

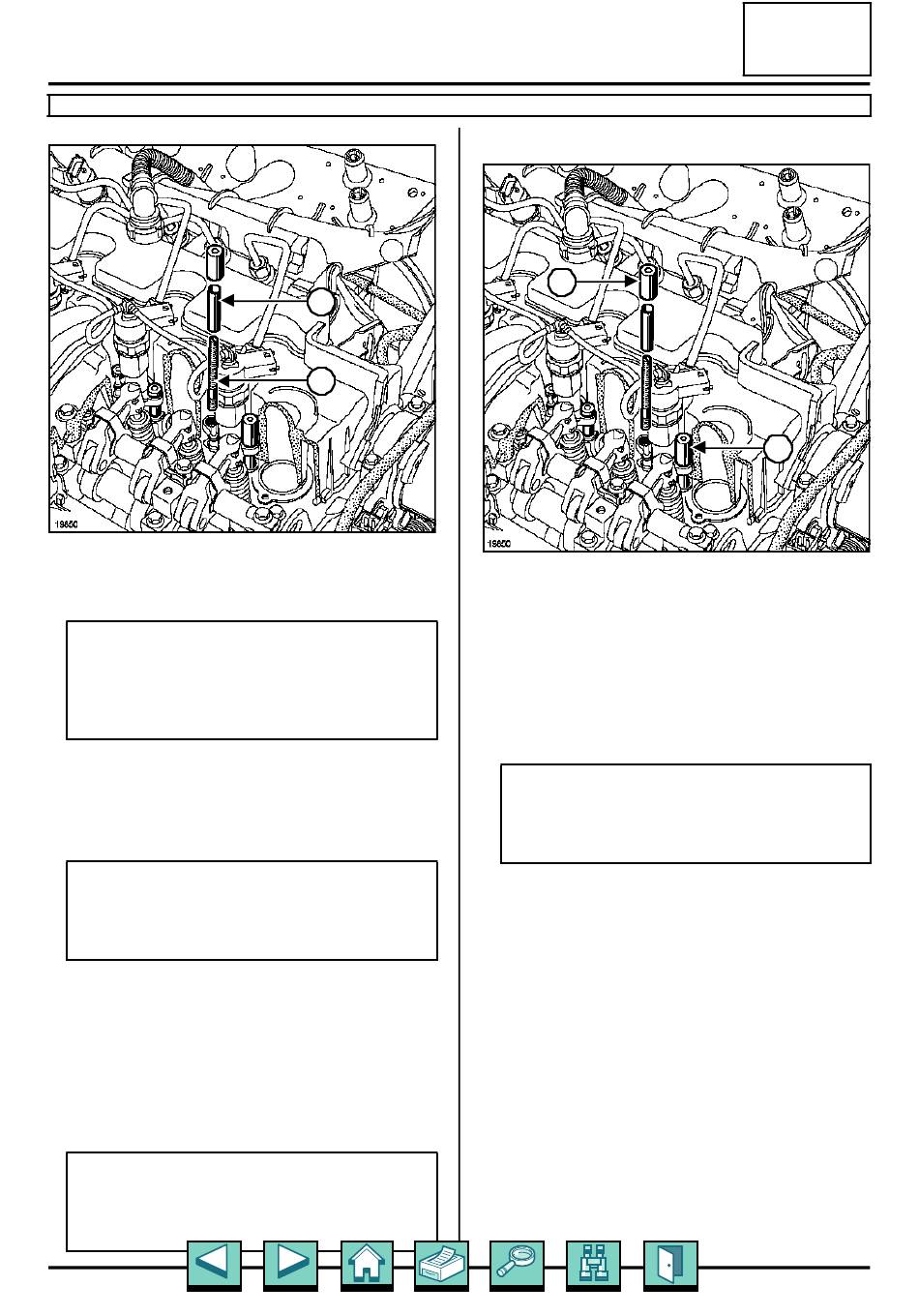

Mettre en place les goujons (24) et les entretoises
(25) de fixation de la bride d'injecteur.
Serrer au couple à l'aide de l'outil (Mot. 1608) les
goujons de la bride d'injecteur (2 N.m).
ATTENTION
Respecter scrupuleusement le couple de serrage
des goujons sous risque de cisaillement de ce
dernier.
Mettre en place sur les injecteurs :
- les joints toriques neufs,
- les bagues en plastique neuves,
- les rondelles neuves de nez d'injecteurs.
Monter les injecteurs munis de leurs brides et de
leurs joncs d'arrêt.
ATTENTION
En cas de repose des anciens injecteurs, repo-
ser impérativement les injecteurs sur les mêmes
cylindres qu'à l'origine.
INJECTION DIESEL
25
24
19850
13B-74
Huiler les filets des écrous des brides d'injecteurs.
26
Serrer dans l'ordre et au couple :
- les écrous des brides d'injecteurs côté volant
moteur (6 N.m)(27),
- les écrous des brides d'injecteurs côté distribu-
tion (6 N.m)(26).
Serrer à l'angle uniquement les écrous côté vo-
lant moteur (360˚ ± ± ± ± 30)(26).
ATTENTION
Respecter impérativement la méthode énoncée
précédemment (ordre, couple et angle de ser-
rage).
13B
27
19850
