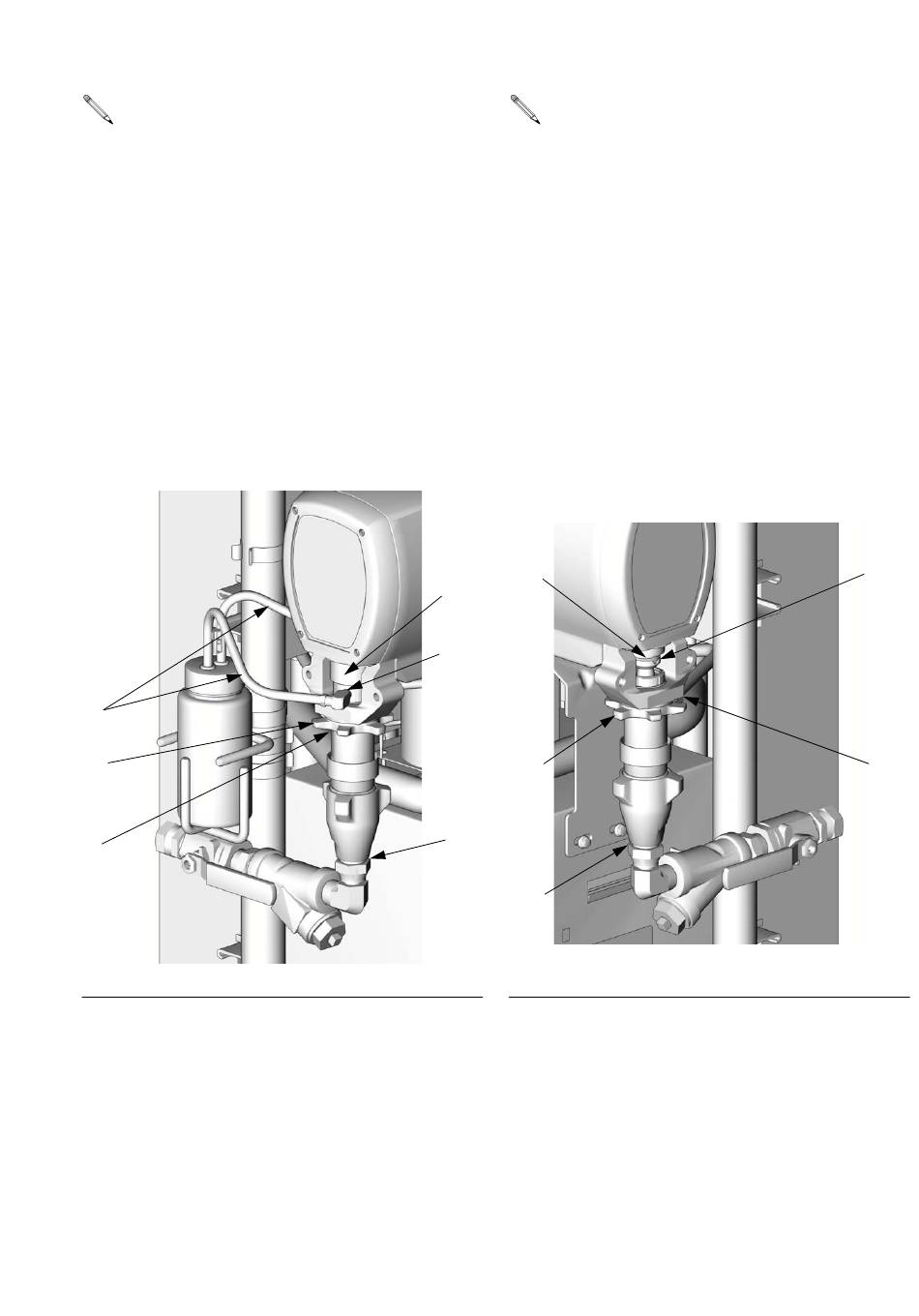

Les points 7-9 concernent la pompe A. Voir F
débrancher la pompe B, voir les points 10 et 11.
7.
Débrancher les raccords d'arrivée (C) et de sortie
(D, non visible) de produit. Débrancher aussi le tuyau
de sortie en acier branché sur l'entrée du réchauffeur.
8.
Débrancher les tuyaux (T). Déconnecter les raccords (U)
de la coupelle.
9.
Desserrer l'écrou (G) en frappant fortement avec un marteau
anti-étincelant. Dévisser la pompe suffisamment pour
la dissocier et relever la protection (P) pour dégager la
broche de fixation. Pousser le clip vers le haut. Extraire
la broche. Dévisser la pompe complètement.
T
G
D
F
. 4. Débrancher la pompe A
IG
309768P
. 4. Pour
Les points 10 et 11 concernent la pompe B. Voir F
IG
10. Débrancher l'arrivée (C) et la sortie (D) de produit.
Débrancher aussi le tuyau de sortie en acier branché
sur l'entrée du réchauffeur.
11. Pousser le clip (E) vers le haut. Extraire la broche (F).
Desserrer l'écrou (G) en frappant avec force avec
un marteau anti-étincelant. Dévisser la pompe.
E
P
U
G
C
C
TI3765a-2
F
. 5. Débrancher la pompe B
IG
Réparation
. 5.
IG
F
D
TI3765a-1
