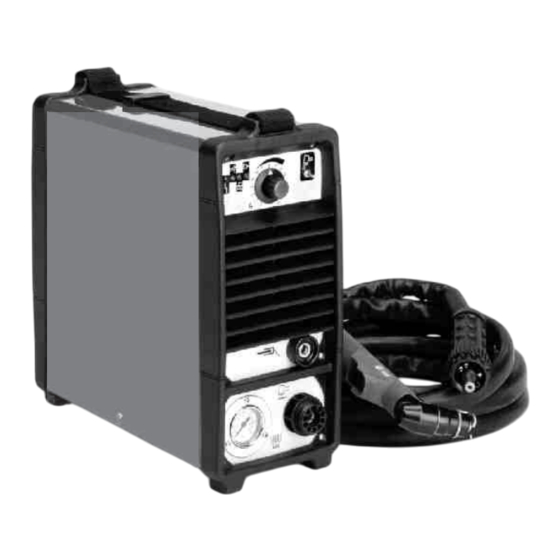

MANUALE ISTRUZIONE
1. SICUREZZA
LO SHOCK ELETTRICO PUO' ESSERE
MORTALE.
- L'installazione elettrica del sistema di taglio al plasma
dev'essere eseguita da personale "ESPERTO" ed in
a c c o r d o
a l l e
ANTINFORTUNISTICHE.
- Assicurarsi che la presa di alimentazione sia
c o r r e t t a m e n t e c o l l e g a t a a l l a " T E R R A D I
PROTEZIONE".
- Il sistema di taglio al plasma deve essere collegato
esclusivamente ad un sistema di alimentazione con
conduttore di neutro collegato a terra.
- Evitare contatti "DIRETTI" con parti NON isolate del
"CIRCUITO DI TAGLIO" (1).
- Indossare sempre indumenti ed accessori di
protezione, p. es. guanti e calzature isolanti.
- Mantenere gli indumenti di protezione in buone
condizioni, esenti da sporcizia e strappi.
- NON utilizzare cavi e torcia con isolamento
deteriorato o connessioni elettriche allentate.
- NON utilizzare l'impianto in ambienti umidi, bagnati o
sotto la pioggia.
- Spegnere la macchina durante la manutenzione
ordinaria della torcia, p. es. sostituzione di elettrodo
ed ugello.
- Scollegare la macchina dalla presa di alimentazione
durante l'installazione e le operazioni di verifica e
manutenzione.
NOTA (1)
Il circuito elettrico che include TUTTI i materiali
CONDUTTORI attraversati dalla corrente di taglio.
L ' I R R A G G I A M E N T O P R O D O T T O
DALL'ARCO PLASMA PUO' DANNEGGIARE GLI
OCCHI E PROVOCARE SCOTTATURE ALLA
PELLE.
- Proteggere sempre gli occhi con vetri inattinici per
saldatori montati su maschere o caschi gradazione:
DIN 4-10, a seconda della modalità di taglio: a
contatto o a distanza, ed alla intensità di corrente.
- Indossare gli indumenti protettivi evitando di esporre
l'epidermide ai raggi ultravioletti prodotti dall'arco.
- Assicurarsi che altre persone, nelle vicinanze, siano
protette dagli effetti dannosi dell'arco.
F U M I E G A S P O S S O N O E S S E R E
PERICOLOSI PER LA VOSTRA SALUTE.
- Assicurare un ricambio d'aria adeguato e mezzi di
evaquazione fumi in "prossimità" dell'arco di taglio;
es. banchi aspiranti o a piano d'acqua.
- Se la ventilazione non è adeguata ad intercettare tutti
N O R M E
e
L E G G I
I........... pag. 01 NL....... pag. 18 SF....... pag. 37
F..........pag. 05 E......... pag. 23 N......... pag. 41
GB.......pag. 10 P......... pag. 27 S......... pag. 45
D..........pag. 14 DK...... pag. 32 GR...... pag. 50
i fumi e gas utilizzare respiratori individuali.
- Non tagliare materiali puliti con solventi clorurati o
nelle vicinanze di detti solventi; sotto l'azione dei
raggi ultravioletti dell'arco i vapori possono formare
gas tossici.
- Evitare di tagliare su parti verniciate o con
rivestimenti galvanici o sporche di lubrificanti;
provvedere ad una adeguata pulizia del pezzo prima
del taglio.
I L R U M O R E P U O ' D A N N E G G I A R E
L'UDITO.
- Il livello di rumore prodotto dall'arco di taglio può
essere superiore a 85 dB(A).
- Verificare il livello di ESPOSIZIONE QUOTIDIANA
personale al rumore.
- Adottare adeguati mezzi di protezione individuali nel
caso di superamento dei limiti consentiti.
FUOCO ED ESPLOSIONI POSSONO
ESSERE INNESCATI DA SCINTILLE E SCORIE
CALDE.
- Non tagliare su contenitori, recipienti o tubazioni che
contengano o abbiano contenuto prodotti
infiammabili o combustibili liquidi e gassosi.
- Rimuovere dall'area di taglio, per un raggio minimo di
10 m, tutti i materiali combustibili compresi i prodotti
di rifiuto (stracci, cartoni, etc.).
- Assicurare l'accessibilità ad appropriati mezzi
antincendio nell'area di taglio.
2. GENERALITA'
L'ARCO PLASMA E PRINCIPIO DI APPLICAZIONE
NEL TAGLIO PLASMA.
Il plasma è un gas riscaldato a temperatura
estremamente elevata e ionizzato in modo da
diventare elettricamente conduttore.
Questo procedimento di taglio utilizza il plasma per
trasferire l'arco elettrico al pezzo metallico che viene
fuso dal calore e separato.
La torcia utilizza aria compressa proveniente da una
singola alimentazione sia per il gas plasma sia per il
gas di raffreddamento e protezione.
La partenza del ciclo è determinata da un arco ad alta
frequenza/alta tensione ("HF") che permette
l'accensione di un arco pilota tra l'elettrodo (polarità -) e
l'ugello della torcia (polarità +).
Avvicinando la torcia al pezzo da tagliare, collegato alla
polarità (+) della sorgente di corrente, l'arco pilota
viene trasferito instaurando un arco plasma tra
elettrodo (-) ed il pezzo stesso (arco di taglio).
Arco pilota e HF vengono esclusi non appena l'arco
plasma si stabilisce tra elettrodo e pezzo.
Il tempo di mantenimento dell'arco pilota impostato in
fabbrica è di 2s ; se il trasferimento non è effettuato
entro questo tempo il ciclo viene automaticamente
- 1 -
Cod. 952559
