deutsch

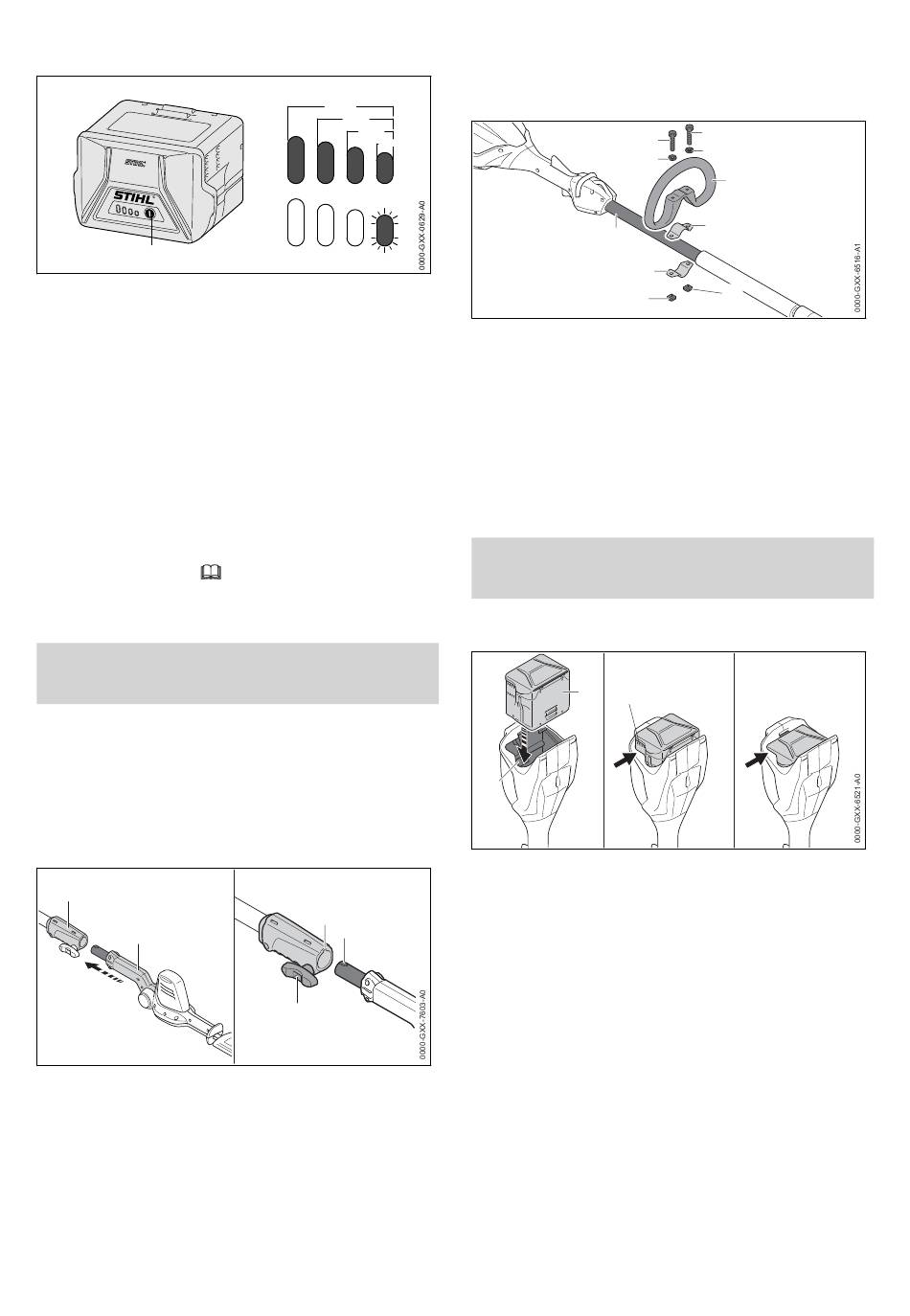

6.2 Ladezustand anzeigen
1
► Drucktaste (1) drücken.
Die LEDs leuchten ca. 5 Sekunden lang grün
und zeigen den Ladezustand an.
► Falls die rechte LED grün blinkt: Akku laden.
6.3 LEDs am Akku
Die LEDs können den Ladezustand des Akkus
oder Störungen anzeigen. Die LEDs können
grün oder rot leuchten oder blinken.
Falls die LEDs grün leuchten oder blinken, wird
der Ladezustand angezeigt.
► Falls die LEDs rot leuchten oder blinken: Stö‐
rungen beheben,
Im Heckenschneider oder im Akku besteht
eine Störung.
7 Heckenschneider zusam‐
menbauen
7.1 Schneidmesser anbauen
► Heckenschneider ausschalten und Akku
herausnehmen.
► Messerschutz so über die Schneidmesser
schieben, dass er die Schneidmesser vollstän‐
dig abdeckt.
1
2
► Kupplungsmuffe (1) und Schneidmesser (2) so
ausrichten, dass die Nut (3) und der Zap‐
fen (4) nach oben zeigen.
► Schneidmesser (2) in die Kupplungsmuffe (1)
schieben.
► Knebelschraube (5) im Uhrzeigersinn drehen
und fest anziehen.
10
80-100%
60-80%
40-60%
20-40%
0-20%
18.
3
4
5

7 Heckenschneider zusammenbauen

7.2 Rundumgriff anbauen
► Heckenschneider ausschalten und Akku
herausnehmen.
1
2
5
6
7
► Schelle (4) in den Rundumgriff (3) legen.
► Rundumgriff (3) zusammen mit der Schelle (4)
auf den Schaft (5) setzen.
► Scheiben (2) auf die Schrauben (1) setzen.
► Schelle (6) gegen den Schaft (5) drücken.
► Schrauben (1) durch die Bohrungen im Run‐
dumgriff (3) und in den Schellen (4 und 6) füh‐
ren.
► Muttern (7) aufdrehen und fest anziehen.
8 Akku einsetzen und
herausnehmen
8.1 Akku einsetzen
1
3
2
► Akku (1) so lange in den Akku-Schacht (2)
drücken, bis ein Klick zu hören ist.
Die Lüftungsschlitze (3) sind noch sichtbar
und der Akku (1) ist im Akku-Schacht (2) gesi‐
chert. Zwischen dem Heckenschneider und
dem Akku (1) besteht kein elektrischer Kon‐
takt.
► Akku (1) bis zum Anschlag in den Akku-
Schacht (2) drücken.
Der Akku (1) rastet mit einem zweiten Klick ein
und die Lüftungsschlitze (3) sind nicht mehr
sichtbar.
8.2 Akku herausnehmen
► Heckenschneider auf eine ebene Fläche
legen.
► Eine Hand so vor den Akku-Schacht halten,
dass der Akku (2) nicht herunterfallen kann.
1
2
3
4
7
