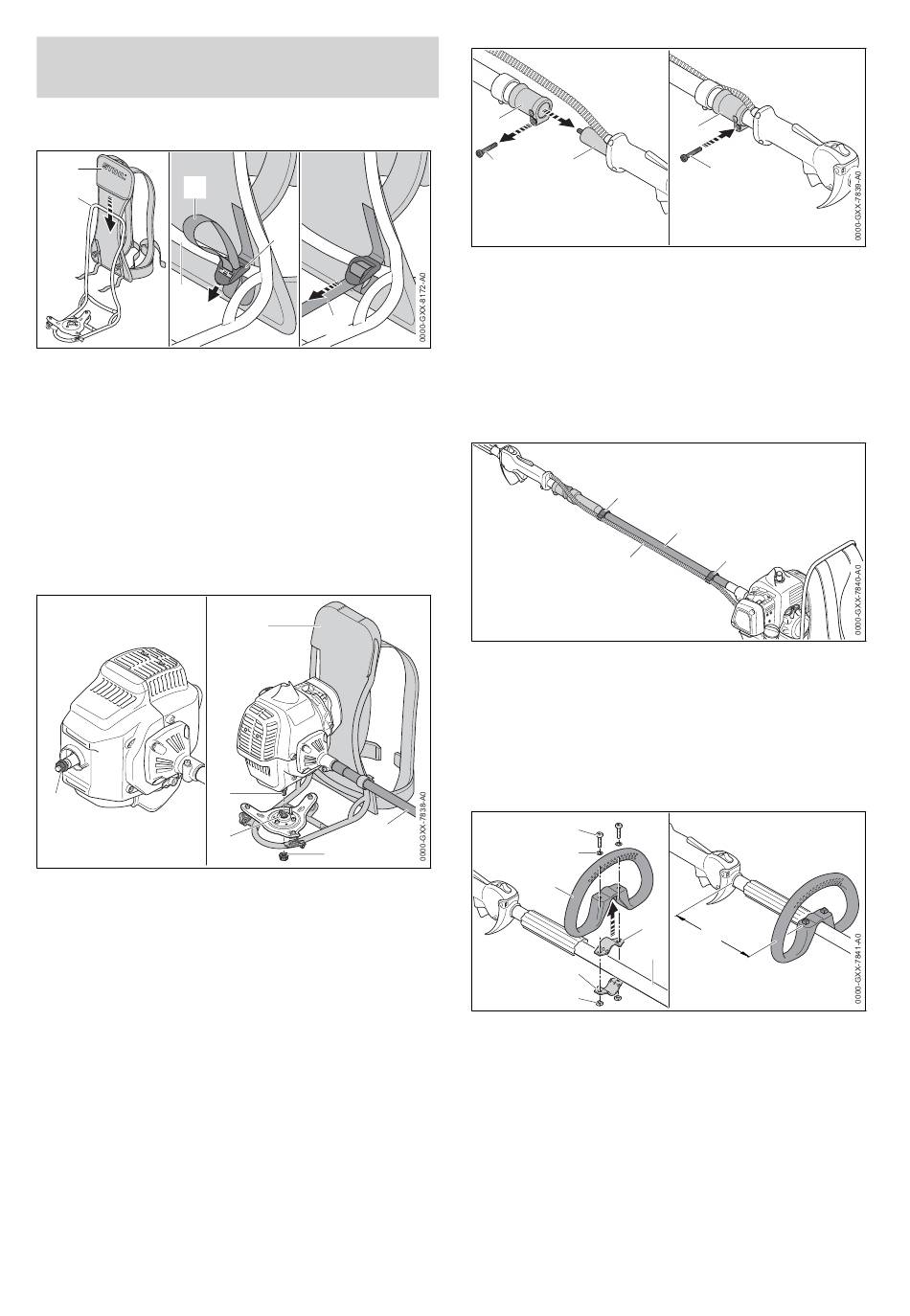

Motorsense Zusammenbauen - Stihl FR 235 Notice D'emploi

deutsch
6 Motorsense zusammen‐
bauen
6.1 Tragsystem zusammenbauen
1
4
2
3
► Tasche (1) über den Tragrahmen (2) schie‐
ben.
► Riemen (4) um die Strebe (3) führen.
► Riemen (4) durch die Schnallen (5) fädeln.
► Riemen (4) straffen.
Das Tragsystem muss nicht wieder abgebaut
werden.
6.2 Motor anbauen
► Motor abstellen.
1
► Mutter (1) abdrehen.
► Motor so zum Tragsystem (5) ausrichten, dass
der biegsame Schaft (4) nach rechts zeigt.
► Gewindestange (3) in die Bohrung (2) einset‐
zen.
► Mutter (1) aufdrehen und fest anziehen.
Der Motor muss nicht wieder abgebaut werden.
6.3 Schaft anbauen
► Motor abstellen.
12
5
4
5
3
4
2
1

6 Motorsense zusammenbauen

1
3
2
► Schraube (2) herausdrehen.
► Kupplungsmuffe (1) gegen den Schaft (3) drü‐
cken und so lange drehen, bis sich die Kupp‐
lungsmuffe (1) auf den Schaft (3) schieben
lässt.
► Kupplungsmuffe (1) bis zum Anschlag auf den
Schaft (3) schieben.
► Schraube (2) eindrehen und fest anziehen.
6
4
► Gaszug (4) mit den Gaszughaltern (6) so am
biegsamen Schaft (5) befestigen, dass der
Gaszug (4) nicht um den biegsamen
Schaft (5) gewickelt ist.
6.4 Rundumgriff anbauen
► Motor abstellen.
1
2
3
6
7
► Schelle (4) in den Rundumgriff (3) legen.
► Rundumgriff (3) zusammen mit der Schelle (4)
auf den Schaft (5) setzen.
► Scheiben (2) auf die Schrauben (1) setzen.
► Schelle (6) gegen den Schaft (5) drücken.
► Schrauben (1) durch die Bohrungen im Run‐
dumgriff (3) und in den Schellen (4 und 6) füh‐
ren.
► Muttern (7) aufdrehen.
► Rundumgriff (3) so verschieben, dass der
Abstand (a) maximal 20 cm beträgt.
1
2
5
6
4
a
5
