deutsch

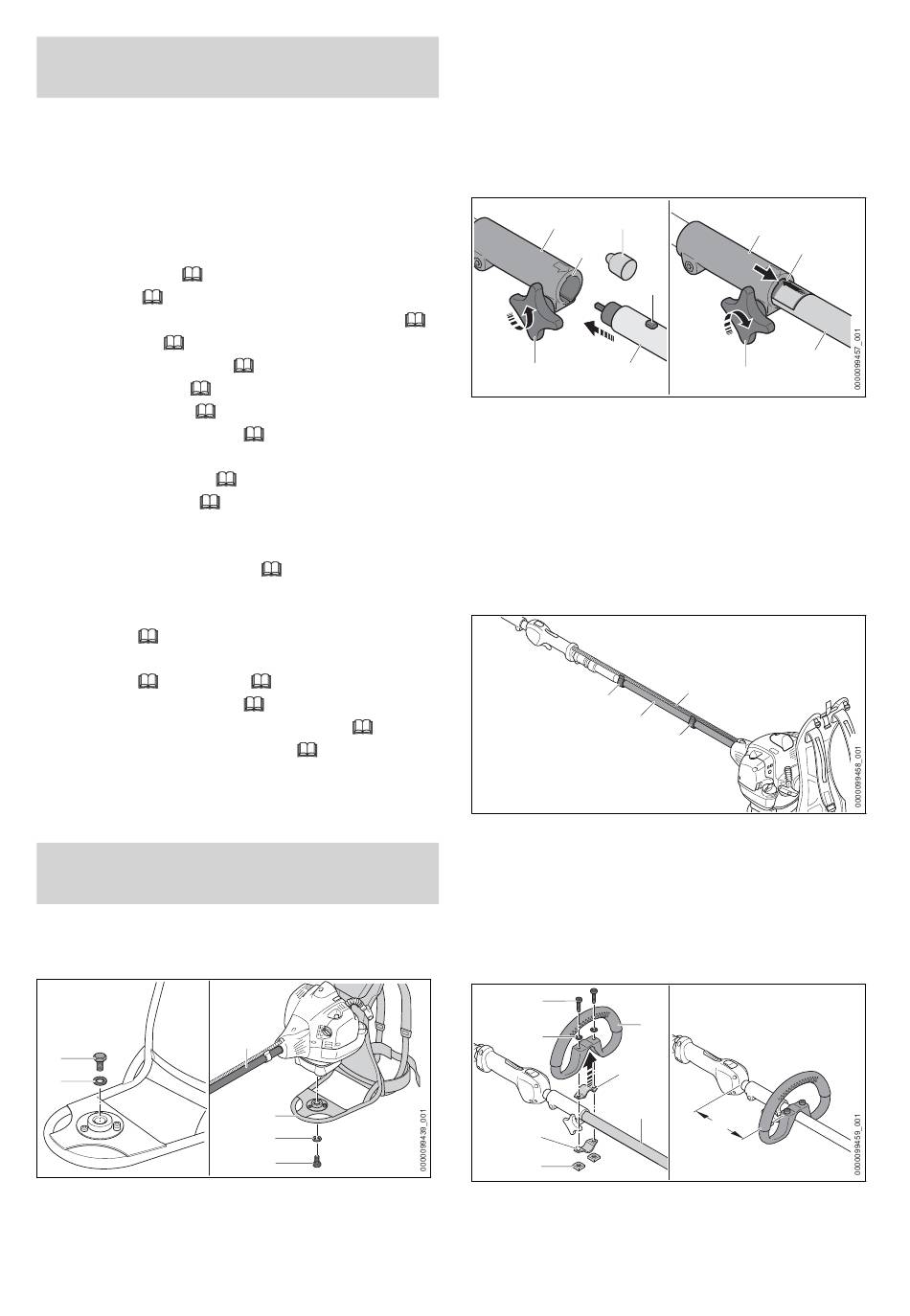

5 Motorsense einsatzbereit
machen
5.1 Motorsense einsatzbereit
machen
Vor jedem Arbeitsbeginn müssen folgende
Schritte durchgeführt werden:
► Sicherstellen, dass sich folgende Bauteile im
sicherheitsgerechten Zustand befinden:
– Motorsense, 4.6.1.
– Schutz, 4.6.2.
– Mähkopf oder Metall-Schneidwerkzeug,
4.6.3 oder 4.6.4.
► Motorsense reinigen,

► Motor anbauen,

► Schaft anbauen,

► Rundumgriff anbauen,

► Kombination aus Schneidwerkzeug und
Schutz auswählen,
► Schutz anbauen,
► Falls ein Universalschutz zusammen mit
einem Mähkopf verwendet wird: Schürze und
Ablängmesser anbauen,
► Falls ein Metallschneidwerkzeug verwendet
wird: Rundumgriff mit Schrittbegrenzer
anbauen, 6.4.
► Mähkopf oder Metallschneidwerkzeug
anbauen, 6.7.1 oder
► Motorsense betanken,
► Tragsystem anlegen und einstellen,
► Bedienungselemente prüfen,
► Falls die Schritte nicht durchgeführt werden
können: Motorsense nicht verwenden und
einen STIHL Fachhändler aufsuchen.
6 Motorsense zusammen‐
bauen
6.1 Motor anbauen
► Motor abstellen.
1
2
► Schraube (1) und Scheibe (2) abnehmen.
► Motor so zum Tragsystem (3) ausrichten, dass
der biegsame Schaft (4) nach vorne zeigt.
12
15.1.
6.1
6.2.
6.3.
20.1.
6.5.1.
6.6.1.
6.8.1.
8.2.
7.1.
10.1.
4
3
2
1

5 Motorsense einsatzbereit machen

► Schraube (1) zusammen mit Scheibe (2) ein‐
drehen und mit einem Anziehdrehmoment von
10 Nm anziehen.
Der Motor muss nicht wieder abgebaut werden.
6.2 Schaft anbauen
3 2
4
1 6
► Knebelschraube (1) lösen.
► Schutzkappe (2) abziehen.
► Zapfen (5) und Nut (4) auf gleiche Höhe brin‐
gen.
► Schaft (6) bis zum Anschlag in die Kupplungs‐
muffe (3) schieben.
Die rote Linie (7) ist bündig mit der Kupplungs‐
muffe (3).
► Knebelschraube (1) fest anziehen.
9
8
► Gaszug (8) mit den Gaszughaltern (9) so am
biegsamen Schaft (10) befestigen, dass der
Gaszug (8) nicht um den biegsamen
Schaft (10) gewickelt ist.
6.3 Rundumgriff anbauen
► Motor abstellen.
1
2
4
5
6
7
► Schelle (4) in den Rundumgriff (3) legen.
► Rundumgriff (3) zusammen mit der Schelle (4)
auf den Schaft (5) setzen.
► Scheiben (2) auf die Schrauben (1) setzen.
3
7
5
6
1
10
9
3
a
