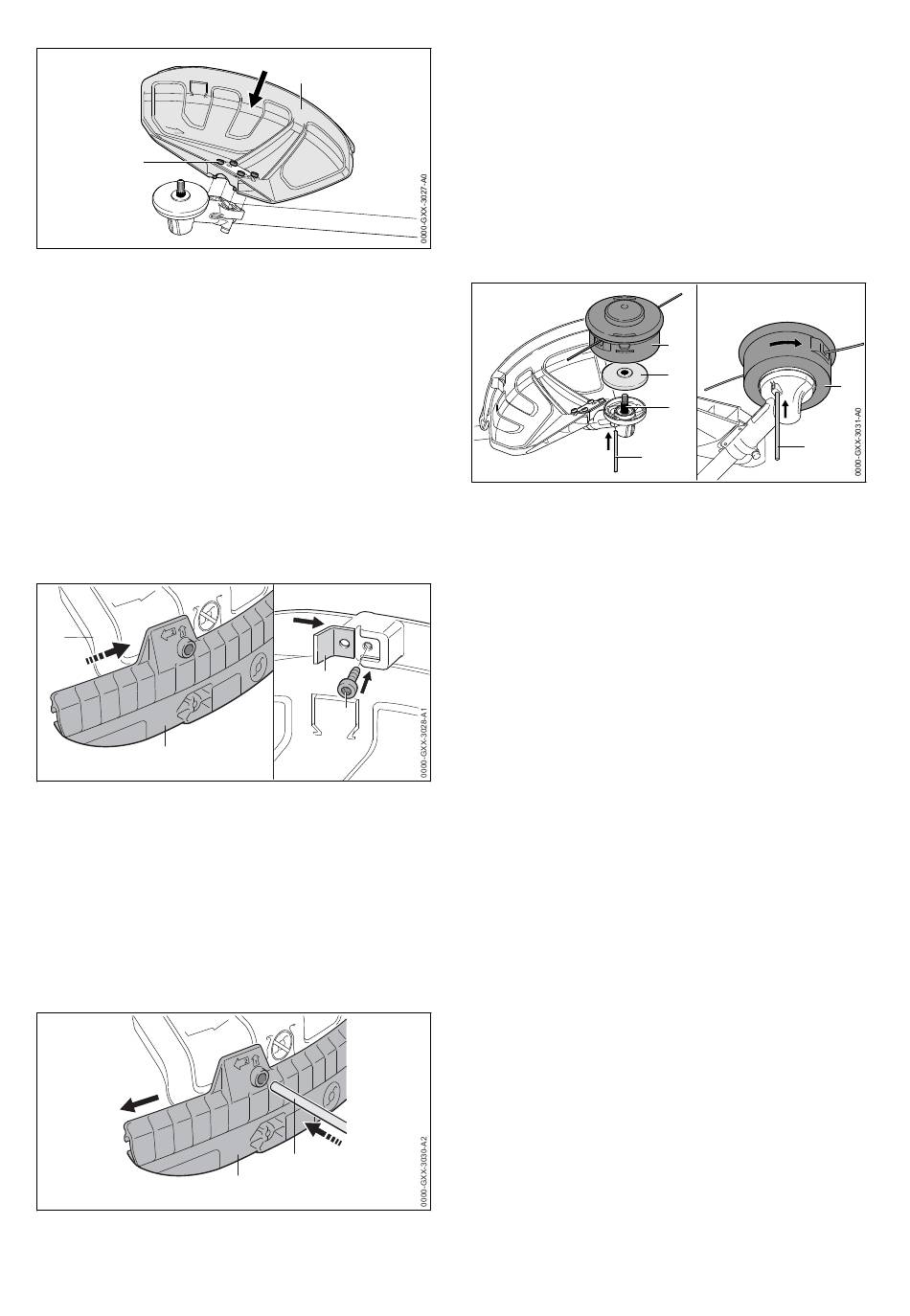

6 Assemblage de la débroussailleuse
2
► Pousser le capot protecteur (1) à fond dans
les pièces de guidage prévues sur le carter de
réducteur.
► Insérer les vis (2) et les serrer.
6.5.2
Démontage du capot protecteur
► Arrêter le moteur.
► Dévisser les vis.
► Enlever le capot protecteur.
6.6
Montage et démontage du
tablier
6.6.1
Montage du tablier
► Arrêter le moteur.
1
2
► Glisser la rainure de guidage du tablier (2) sur
le rebord du capot protecteur universel (1) jus‐
qu'à ce qu'elle s'encliquette avec un déclic
audible.
► Glisser le couteau rogneur (3) dans la rainure
de guidage du tablier (2).
► Visser et serrer fermement la vis (4).
6.6.2
Démontage du tablier
► Arrêter le moteur.
► Introduire le mandrin de calage (2) dans le
trou du tablier (1).
0458-770-7501-A
1
3
4
2
1
► Extraire le tablier (1) avec le mandrin de
calage (2).
Le couteau rogneur monté sur le tablier (1) ne
doit plus être démonté.
6.7
Montage et démontage de la
tête faucheuse
6.7.1
Montage d'une tête faucheuse
► Arrêter le moteur.
► Poser le disque de pression (2) sur l'arbre (3)
de telle sorte que le côté de plus petit diamè‐
tre soit orienté vers le haut.
► Poser la tête faucheuse (1) sur l'arbre (3) et la
faire tourner à la main dans le sens inverse
des aiguilles d'une montre.
► Glisser le mandrin de calage (4) jusqu'en
butée dans l'orifice et le maintenir enfoncé.
► Faire tourner la tête faucheuse (1) dans le
sens inverse des aiguilles d'une montre jus‐
qu'à ce que le mandrin de calage (4) s'encli‐
quette.
L'arbre (3) est bloqué.
► Serrer fermement la tête faucheuse (1) à la
main.
► Enlever le mandrin de calage (4).
6.7.2
Démontage de la tête faucheuse
► Arrêter le moteur.
► Glisser le mandrin de calage jusqu'en butée
dans l'orifice et le maintenir enfoncé.
► Faire tourner la tête faucheuse jusqu'à ce que
le mandrin de calage s'encliquette.
L'arbre est bloqué.
► Dévisser la tête faucheuse en tournant dans le
sens des aiguilles d'une montre.
► Enlever le disque de pression.
► Enlever le mandrin de calage.
6.8
Montage et démontage d'un
outil de coupe métallique
6.8.1
Montage d'un outil de coupe métalli‐
que
► Arrêter le moteur.
français
1
2
3
4
4
1
37
