4.5.7

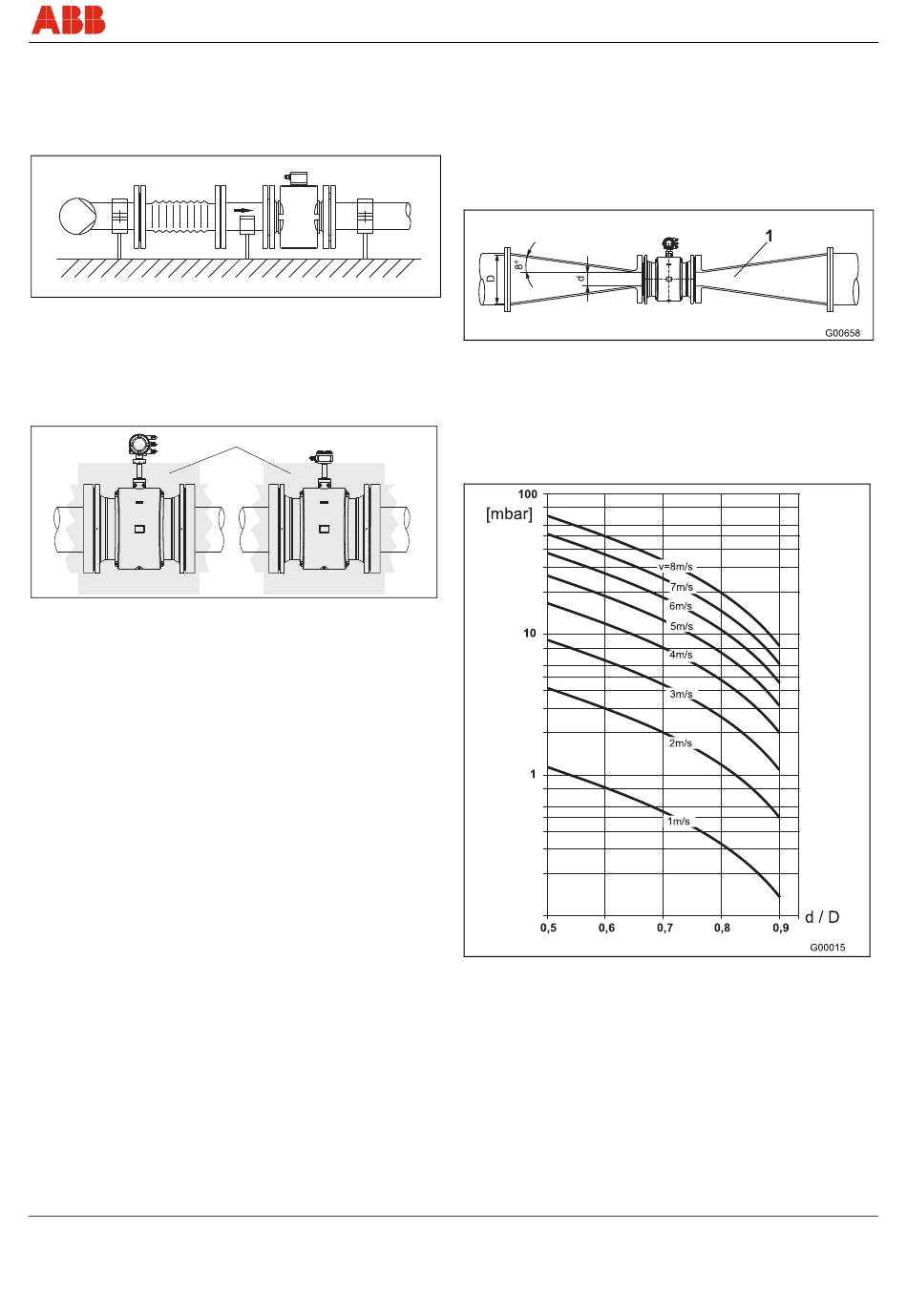

Montage à proximité des pompes
•
En cas de débitmètres censés être installés à proximité de
pompes ou d'autres modules produisant des vibrations, la mise en
œuvre de compensateurs d'oscillations mécaniques est
recommandée.
Fig. 20
4.5.8
Montage de la version haute température
Sur la version haute température, un isolement thermique intégral de
la partie primaire est possible. L'isolement de la tuyauterie et du
capteur doit être effectuée après le montage selon l'illustration
suivante.
Fig. 21
1 Isolement
4.5.9
Appareils avec fonctions de diagnostic
étendu
Pour les appareils avec fonctions de diagnostic étendues, des
conditions de montage divergentes s'appliquent éventuellement.
Pour de plus amples informations, consulter le chapitre 8 « Fonctions
de diagnostic étendues ».
Passage d'une colonne à deux colonnes
OI/FEX300/FEX500-FR
G00561
1
G00654
FEX300, FEX500
4.5.10 Montage dans des tuyauteries de diamètres
nominaux plus importants
Calcul de la perte de pression générée en cas d'utilisation de raccords
réducteurs (1) :
1. Déterminer le rapport de mesure d/D.
2. Consulter le nomogramme de débit (Fig.23) pour connaître la
vitesse d'écoulement.
3. Lire la perte de pression sur l'axe Y sur la Fig.23.
Fig. 22
1
= adaptateur de bride
d
= diamètre intérieur du débitmètre
T
= vitesse d'écoulement [m/s]
p
= perte de pression [mbar]
= diamètre intérieur de la tuyauterie
D
Nomogramme de calcul de la perte de pression
Pour adaptateur de bride avec /2 = 8°
Fig.23
Montage
31
