Montage
4.7.5 Primaire de débitmètre type HygienicMaster

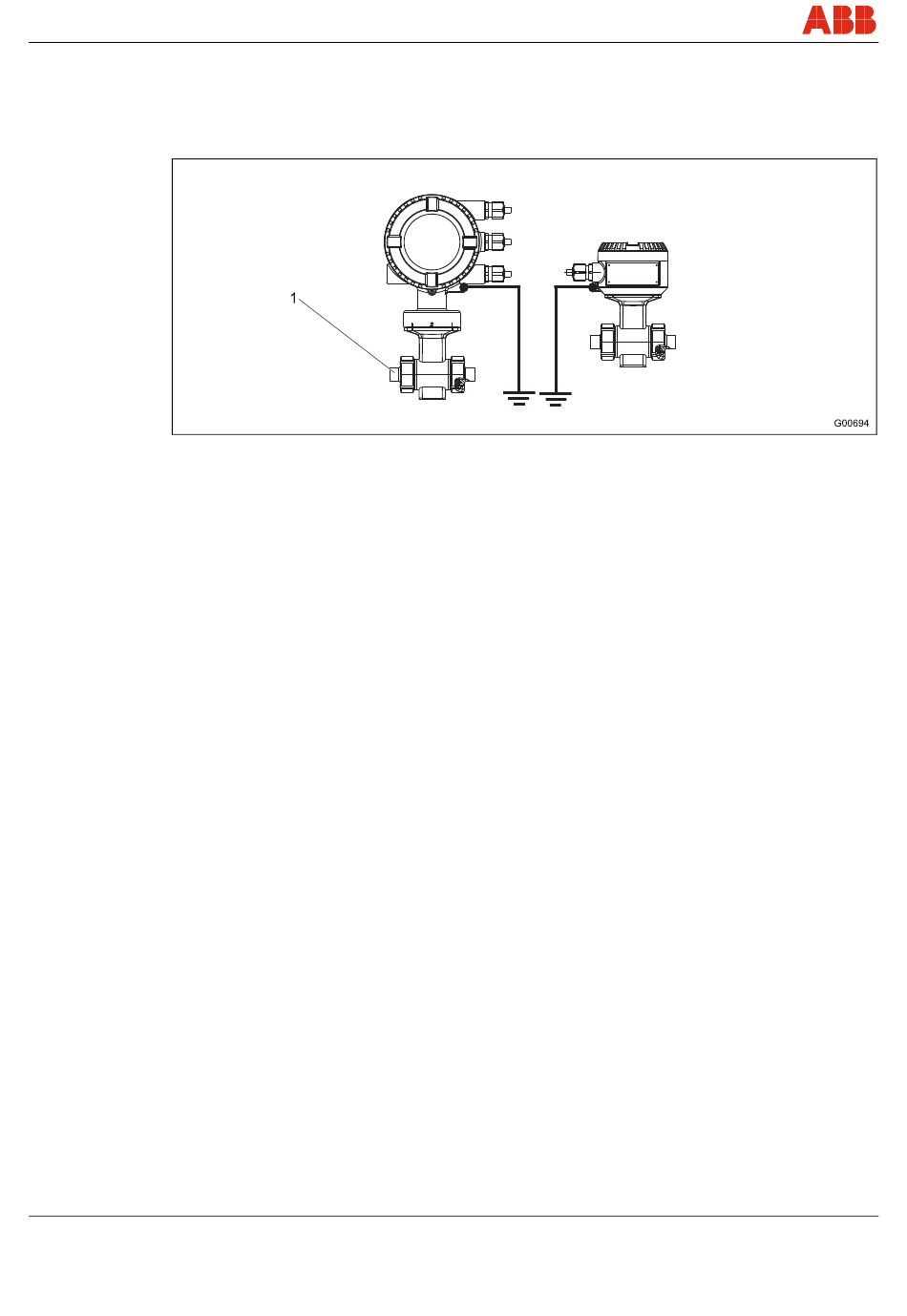

Effectuer la mise à la terre comme illustré sur la figure. Le produit de mesure est mis à la terre
via un adaptateur (1), ce qui rend une mise à la terre supplémentaire inutile.
Fig. 28
4.7.6 Mise à la terre d'appareils avec rondelles de protection
Les rondelles de protection servent à protéger les rebords du revêtement du tube de mesure, p.
ex. en cas de fluides abrasifs. Elles jouent en outre le rôle d'une rondelle de mise à la terre.
• Sur une conduite en plastique ou à revêtement isolant, raccorder électriquement la rondelle
de protection comme une rondelle de mise à la terre.
4.7.7 Mise à la terre à l'aide d'une rondelle de mise à la terre conductrice en PTFE
En option, dans la plage de diamètres nominaux comprise entre DN 10 et 250, des rondelles de
mise à la terre en PTFE sont disponibles. Le montage est similaire aux rondelles de mise à la
terre conventionnelles.
4.7.8 Appareils avec fonctions de diagnostic étendues
Pour les appareils avec fonctions de diagnostic étendues, des conditions de mise à la terre
divergentes s'appliquent éventuellement.
Pour de plus amples informations, consulter le chapitre 8 « Fonctions de diagnostic étendues ».
36 FEX300, FEX500 OI/FEX300/FEX500-FR
