Paramétrage
7.2.1
Affichage procédé

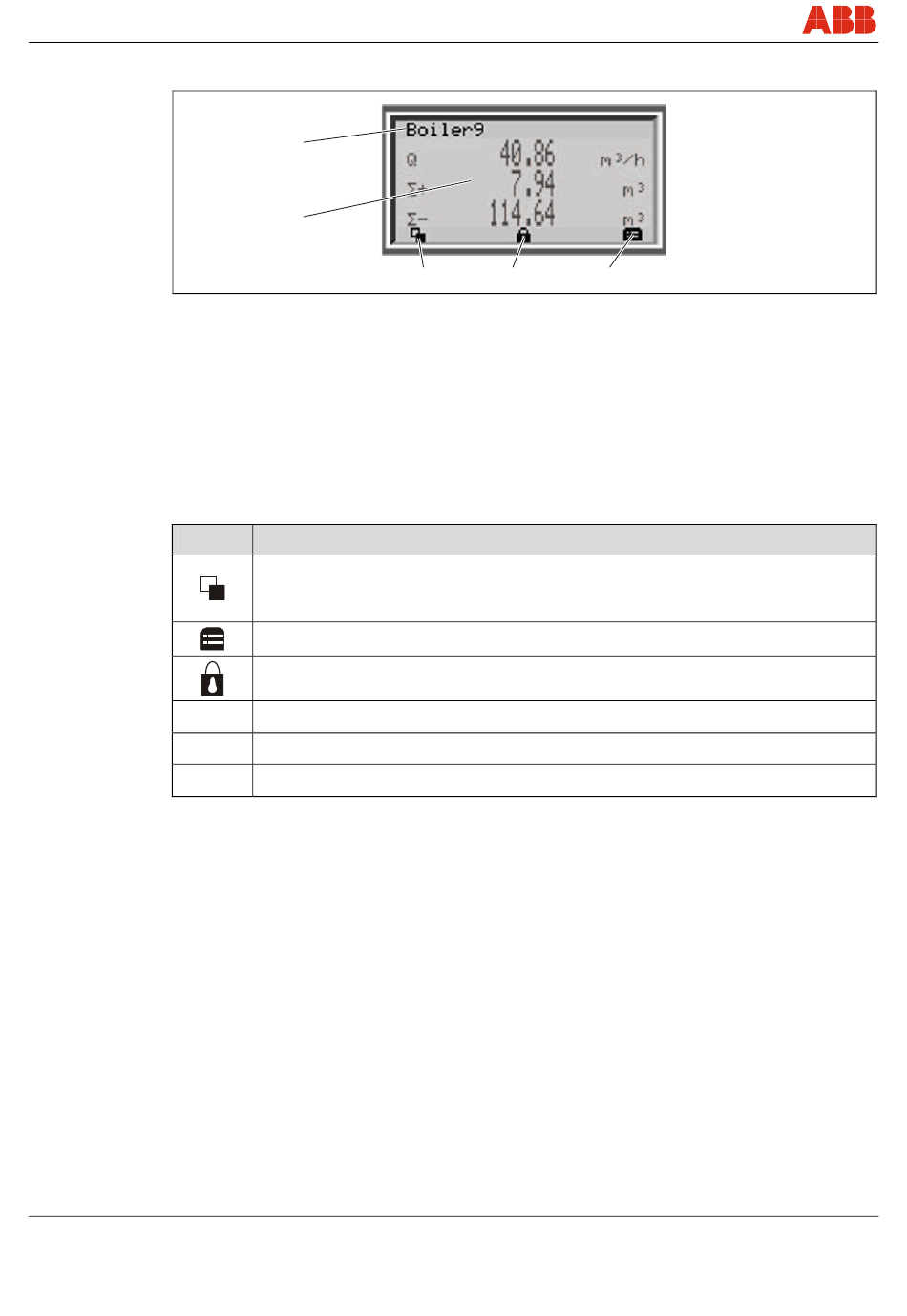

Fig. 59: affichage de procédé (exemple)
1 Affichage du nom du point de mesure
2 Affichage des valeurs de processus
actuelles
Après la mise sous tension de l'appareil, l'affichage de procédé apparaît sur l'écran LCD. Des
informations relatives à l'appareil et aux valeurs de processus actuelles s'affichent.
L'affichage des valeurs de processus actuelles (2) peut être adapté dans la configuration.
7.2.1.1
Description des symboles
Symbole Description
74
1
2
Ouvrir l'écran d'information.
Lorsque le mode Autoscroll est activé, un symbole s'affiche et les pages
utilisateur apparaissent automatiquement et successivement.
Ouvrir l'écran de configuration.
L'appareil est protégé contre la modification du paramétrage.
Q
Affichage du débit actuel
Σ+
valeur du totalisateur dans le sens d'écoulement
Σ-
valeur du totalisateur dans le sens retour
3
4
3 Symbole d'affichage de la fonction des
4 Symbole d'affichage "Paramétrage
FEX300, FEX500
3
touches
protégé"
OI/FEX300/FEX500-FR
G00756
