Résistance d'entrée
1.6.2
Plaque signalétique
Important (remarque)
Un document supplémentaire énonçant les consignes de sécurité Ex est joint aux systèmes
de mesure utilisés en atmosphère explosible. Les indications et les données y figurant doivent
également être systématiquement respectées !
1.6.2.1
Plaque signalétique du modèle compact

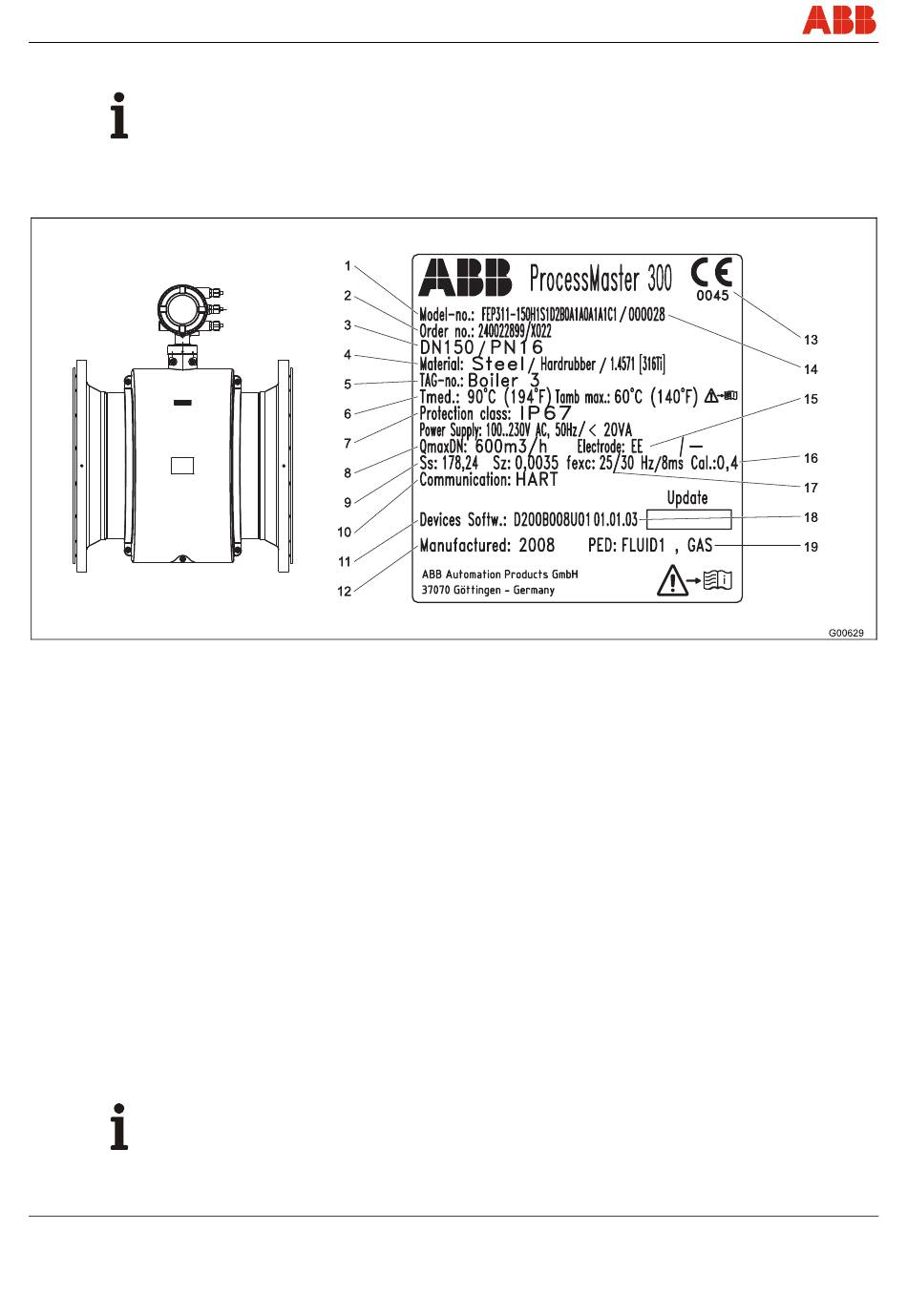

Fig. 1: Version compacte
1 Numéro de modèle (les détails techniques de la
version figurent sur la fiche technique ou sur la
confirmation de commande)
2 Numéro d'ordre
3 Diamètre nominal et palier de pression nominal
4 Matériau : Bride / Revêtement / Électrode
5 Repère TAG spécifique au client (si prédéfini)
6 T med = température maximale admissible du produit
de mesure
T amb = température ambiante maximale admissible
7 Classe de protection conforme EN 60529
8 Valeur d'étalonnage Qmax DN
9 Valeur d'étalonnage Ss (étendue)
Valeur d'étalonnage Sz (point zéro)
10 Protocole de communication du transmetteur
11 Version du logiciel
12 Année de construction
13 Sigle CE
14 Numéro de série d'identification par le fabricant
15 Informations supplémentaires : EE = électrodes de
mise à la terre, TFE = électrode de remplissage
partiel
Important (remarque)
Les appareils dotés d'une homologation 3A sont identifiés par une plaque supplémentaire.
10
16 Précision d'étalonnage de l'appareil (p. ex. 0,2 % de la
valeur de mesure)
17 Fréquence d'excitation des bobines du transmetteur
18 État de révision (xx.xx.xx)
19 Marquage indiquant si l'appareil sous pression se situe
dans le champ d'application de la directive relative aux
équipements sous pression.
Indication du groupe de fluides pris en compte.
Groupe de fluides 1 = fluides dangereux, liquides,
gazeux. (Directive relative aux équipements sous
pression = DESP).
Si l'appareil sous pression se situe en dehors du champ
d'application de la directive relative aux équipements
sous pression 97/23/CE, l'appareil est classé dans la
catégorie SEP (= Sound Engineering Practice)
« Pratiques d'ingénierie saines », conformément à l'art 3.
§ 3 de la DESP.
En l'absence totale d'indications, la conformité aux
exigences de la directive équipements sous pression
97/23/CE n'est pas donnée. Il existe une réglementation
d'exception pour les réseaux d'eau et les éléments
d'équipement associés conformément à la ligne
directrice 1/16 relative à l'art. 1 § 3.2 de la directive
équipements sous pression.
FEX300, FEX500
OI/FEX300/FEX500-FR
