Montage
4.7.3
Tube métallique à brides tournantes
1. Souder le boulon fileté (1) M6 sur la tuyauterie et établir la connexion de mise à la terre
conformément à la figure.
2. Établir la connexion entre le raccord de mise à la terre (2) du primaire de débitmètre, les
brides de la tuyauterie et un point de mise à la terre approprié à l'aide d'un câble en cuivre
(d'au moins 2,5 mm² (14 AWG)) conformément à la figure.

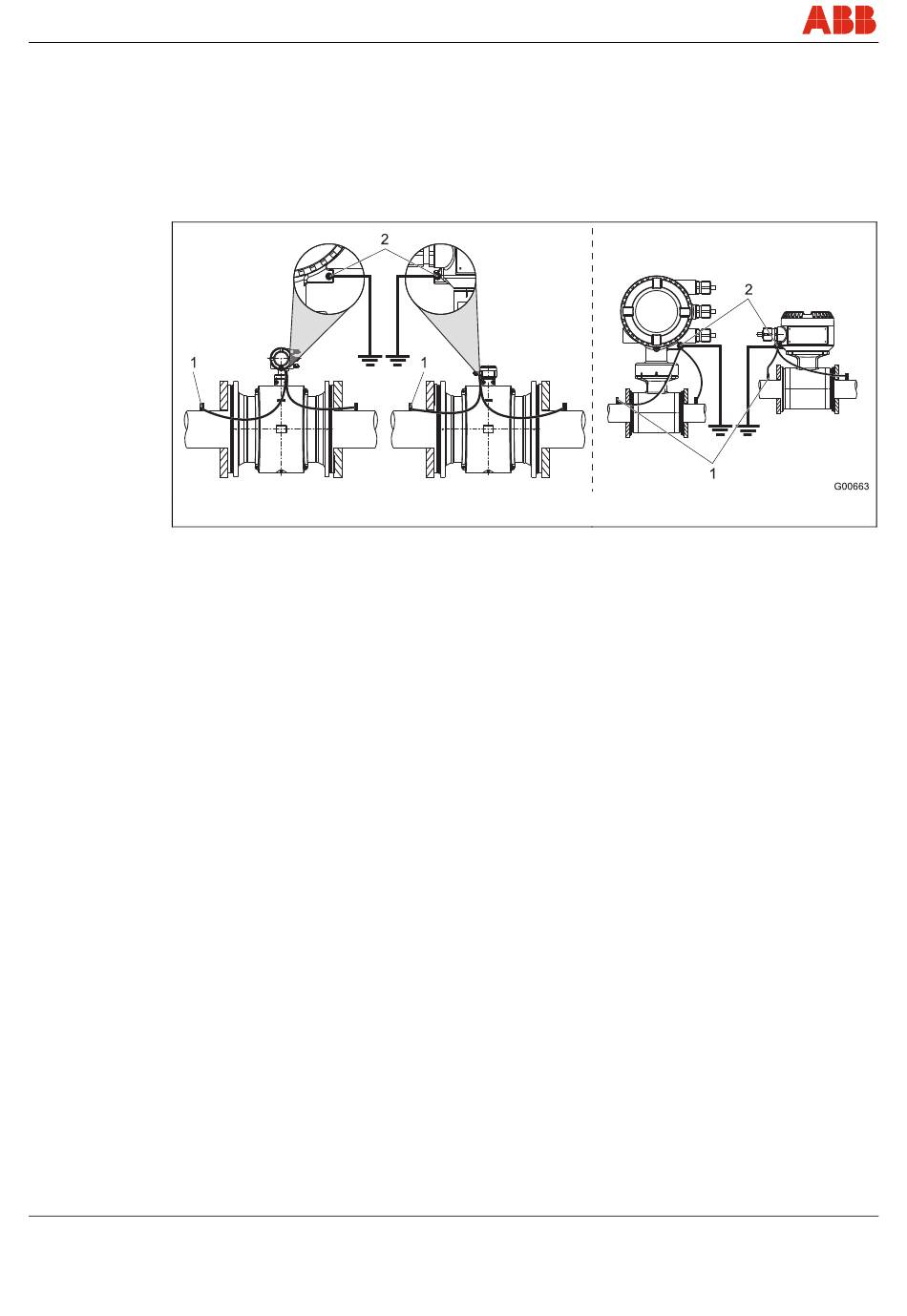

Fig. 26: tube métallique, sans revêtement
34
Modèle à brides
FEX300, FEX500
Modèle entre brides
OI/FEX300/FEX500-FR
