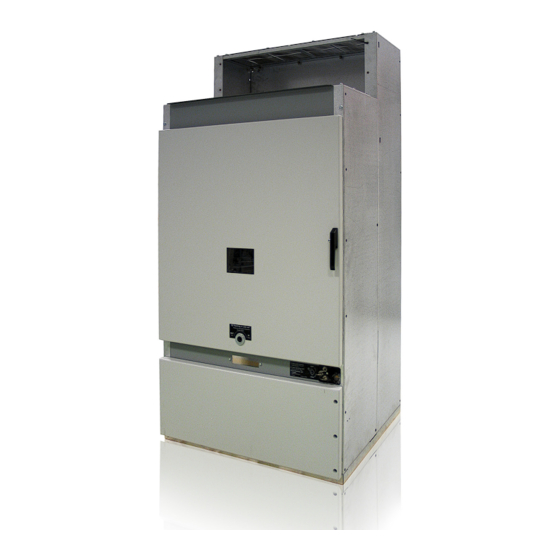

PowerCube PB6 (36kV)
Instructions pour l'installation et l'entretien de modules MT
isolés dans l'air
Le présent manuel fournit les informations à caractége général pour
la prise en main, l'installation, la mise en service, l'utilisation et
l'entretien des modules PowerCube PB36
Ces informations doivent être associées à celles du document :
Instructions pour l'installation et l'entretien, PowerCube
ABB doc: ITNIE647652/001
Instructions pour l'installation et l'entretien, HD4
ABB doc: ITNIE647016/003
Publicité
Table des Matières
Manuels Connexes pour ABB PowerCube PB6
Sommaire des Matières pour ABB PowerCube PB6
- Page 1 PowerCube PB6 (36kV) Instructions pour l’installation et l’entretien de modules MT isolés dans l’air Le présent manuel fournit les informations à caractége général pour la prise en main, l’installation, la mise en service, l’utilisation et l’entretien des modules PowerCube PB36 Ces informations doivent être associées à...
-
Page 2: Table Des Matières
Vérifier que le personnel préposé à la manœuvre des appareillages peut disposer du présent manuel et des informations indispensables à une intervention correcte. • Un comportamento responsabile salvaguarda la vostra sicurezza e quella altrui! Per qualsiasi domanda, contattare il Servizio Assistenza ABB. TABLE DES MATIERES Emballage et transport ..............................3 Contrôle à la réception..............................3 Stockage.................................. -
Page 3: Emballage Et Transport
Pour un complément d’information, consulter le chapitre 5 des « Instructions pour l’installation et l’entretien, PowerCube ». Sections type Les figures des sections sont reportées dans les pages qui suivent. Pour l’étude détaillée, veuillez demander les dessins dimensionnels à ABB. 1YTW571780-013 Rev.D, fr – Instruction Manual – 2005.03 3 / 13... - Page 4 PowerBox PB-6 (36kV) Instructions pour l’installation et l’entretien Version avec connexions de dérivation (PCD des connexions en barre 360-400 mm) Module Module pour : Module pour : Module pour Module pour disjoncteur pour : Circuit inférieur TT Circuit supérieur TT disjoncteur HD4W 36 Remontée...
- Page 5 PowerBox PB-6 (36kV) Instructions pour l’installation et l’entretien Version avec prises (PCD des connexions en barre 275 mm) Remontée des TT / mise à la terre / TT / mise à la terre / HD4W 36 HD4W 36 barres (partie remontée des barres remontée des barres 630 -1 250A...
-
Page 6: Manœuvre Des Appareils
PowerBox PB-6 (36kV) Instructions pour l’installation et l’entretien 6. MANŒUVRE DES APPAREILS 6.1. Sectionneur de terre ATTENTION! Ne pas essayer d’actionner le sectionner de terre s’il existe la possibilité qu’un opérateur se trouve à l’intérieur de l’unité. OPEN CLOSED AÇIK KAPALI 7: Verrouillage à... -
Page 7: Disjoncteur
(figure ci-dessous). (Le verrouillage électromécanique YL2 bloque l’embrochage en l’absence de tension de contrôle.) -13 S’assurer d’avoir lu et respecter les instructions pour l’emploi du disjoncteur (ABB doc: ITNIE647016/003). Le disjoncteur est maintenant prêt à être mis en service. -
Page 8: Transformateur De Tension Débrochable
PowerBox PB-6 (36kV) Instructions pour l’installation et l’entretien 6.3. Transformateur de tension débrochable Les unités avec TT débrochables protégées par des fusibles dans les tableaux de 36 kV exigent un module dédié comme le disjoncteur. ATTENTION! Pour des raisons de sécurité l’embrochage du TT doit être effectué avec la porte fermée. -
Page 9: Installation
PowerBox PB-6 (36kV) Instructions pour l’installation et l’entretien 8. INSTALLATION 8.1. Fondations Partie Frontale 1000 du module Ci-dessus : Dessin dimensionnel du panneau de fond à utiliser pour le schéma de fondation. Pour les conditions d’installation, les fondations et les systèmes de fixation des modules, consulter le chapitre 8 des «... -
Page 10: Raccordement Du Circuit Principal, Version Avec Dérivations
PowerBox PB-6 (36kV) Instructions pour l’installation et l’entretien 8.2. Raccordement du circuit principal, version avec dérivations Fig: 8.2.1 Module disjoncteur : version avec Ci-dessus : Vue caractéristique de la connexion des barres, dérivations 1250A 2x40x10mm Cu Fig: 8.2.2 Module disjoncteur : version avec Ci-dessus : Vue caractéristique de la connexion des barres, 2x80x10mm dérivations 1600-2000-2500A Pour les connexions principales :... -
Page 11: Raccordement Du Circuit Principal, Version À Bornes
PowerBox PB-6 (36kV) Instructions pour l’installation et l’entretien 8.3. Raccordement du circuit principal, version à bornes Fig:8.3.1 Module disjoncteur : version à Ci-dessus : Vue caractéristique de la connexion des barres, 80x10mm Cu bornes 1250A isolée Fig:8.3.1 Module disjoncteur : version à Ci-dessus : Vue caractéristique de la connexion des barres, 2x80x10mm bornes 1600-2000-2500A Cu, isolée... -
Page 12: Raccordement Du Circuit Principal De Mise À La Terre
PowerBox PB-6 (36kV) Instructions pour l’installation et l’entretien 8.4. Raccordement du circuit principal de mise à la terre Positionnement du raccordement du circuit principal de mise à la terre (voir photo ci-dessous) Raccordement principal de mise à la terre La figure ci-dessous montre comment doivent être conçues les barres inférieures / le circuit de mise à la terre et la direction caractéristique du flux de courant pour garantir le courant de courte durée et le pouvoir de fermeture du sectionneur de terre. - Page 13 Instructions pour l’installation et l’entretien Le présent manuel est soumis à des mises à jour continuelles. Pour tous commentaires ou suggestions sur le contenu du présent manuel, veuillez contacter : ABB Elektrik Sanayi A.S. Organize Sanayi Bölgesi 2.Cadde No. 16 Yukari Dudullu 34776 Istanbul Turkey Tel.: +90 216 5282200...
