Raccordements électriques
FOUNDATION Fieldbus (FF)
Interoperability Test
ITK 5.20
campain no.
Manufacturer ID
0x000320
Device ID
0x0124
Configuration
•
•
•
Signal de transfert
selon IEC 61158-2
Ethernet
HSE-Bus
B
B = Linking Device (avec alimentation du bus et terminaison)

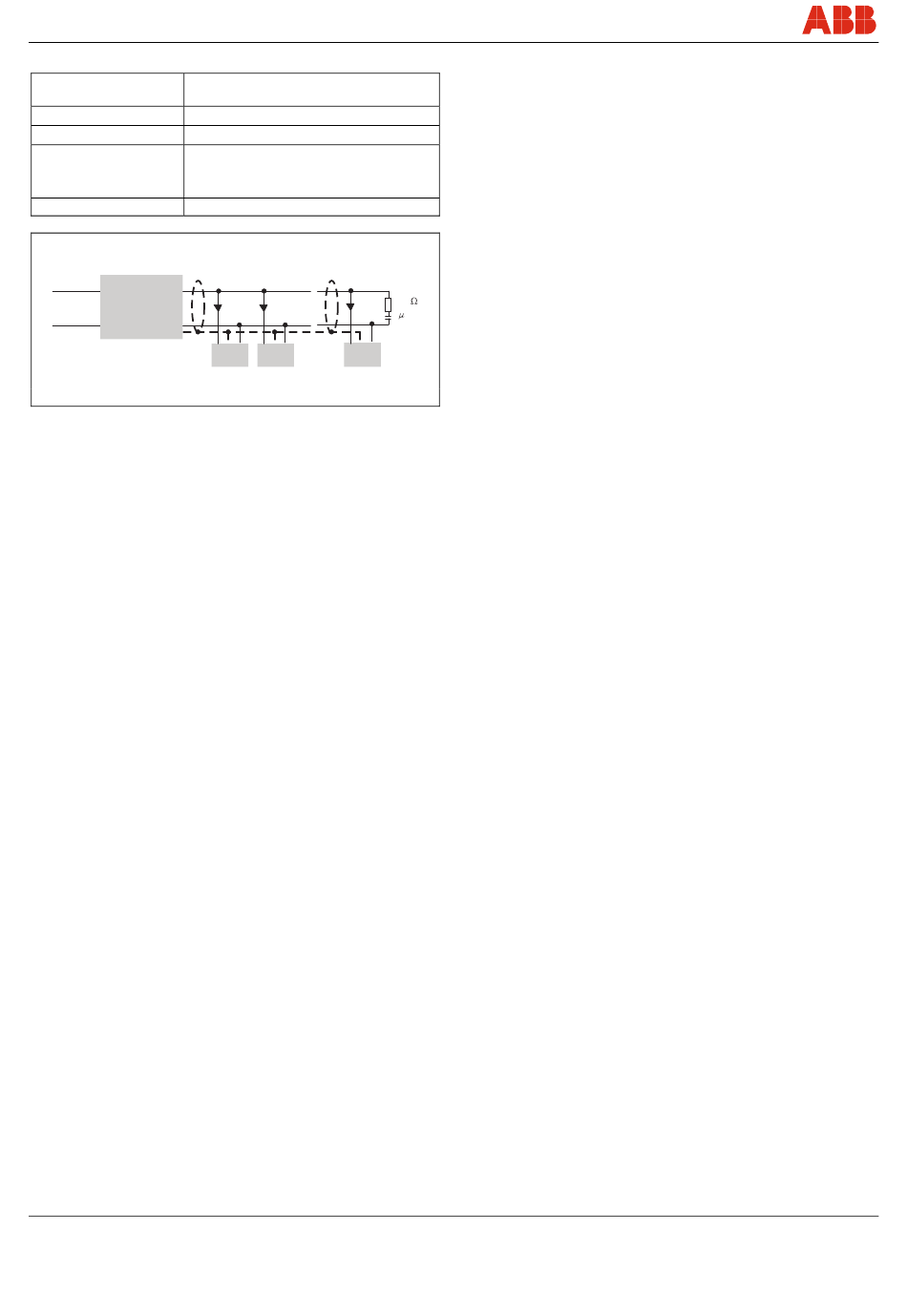

Fig. 53:
exemple de connexion FOUNDATION Fieldbus
Topologie de bus
•
Structure en arborescence et/ou linéaire
•
Terminaison de bus : passive aux deux extrémités de ligne de la
ligne de bus principale (élément RC R = 100 Ω, C = 1 µF)
Absorption de tension / de courant
•
Absorption moyenne de courant : 10 mA.
•
En cas d'erreur, la fonction FDE intégrée à l'appareil (=Faut
Disconnection Electronic) garantit que l'absorption de courant
puisse monter jusqu'à 13 mA max.
•
Limite supérieure du courant : électroniquement limitée
•
La tension sur la ligne de bus doit se trouver dans la plage entre 9
et et 32 V CC.
Passage d'une colonne à deux colonnes
52
directement sur l'appareil
via services intégrés à l'appareil
National Configurator
FOUNDATION Fieldbus H1
FF+ FF- FF+ FF-
FF+ FF-
Adresse du bus
L'adresse du bus est automatiquement attribuée ou peut être
configurée manuellement dans le système.
L'identifiant (ID) est constitué d'une combinaison univoque de l'ID
Fabricant, de l'ID Appareil et du N° de série de l'appareil.
Intégration système
Éléments nécessaires :
•
fichier DD (Device Description) contenant la description de
l'appareil.
•
fichier CFF (Common File Format) nécessaire pour l'ingénierie du
segment. L'ingénierie peut s'effectuer en ligne ou hors ligne.
La description de l'interface figure sur le CD faisant partie de l'étendue
des fournitures.
100
Le téléchargement des fichiers est possible sous www.abb.com/flow.
1 F
Le téléchargement des fichiers nécessaires au fonctionnement est
également possible sous http://www.fieldbus.com.
G00112
FEX300, FEX500
OI/FEX300/FEX500-FR
