Installation électrique du MOVIMOT® en exécution standard
Liaison entre MOVIMOT® et moteur en cas de montage à proximité du

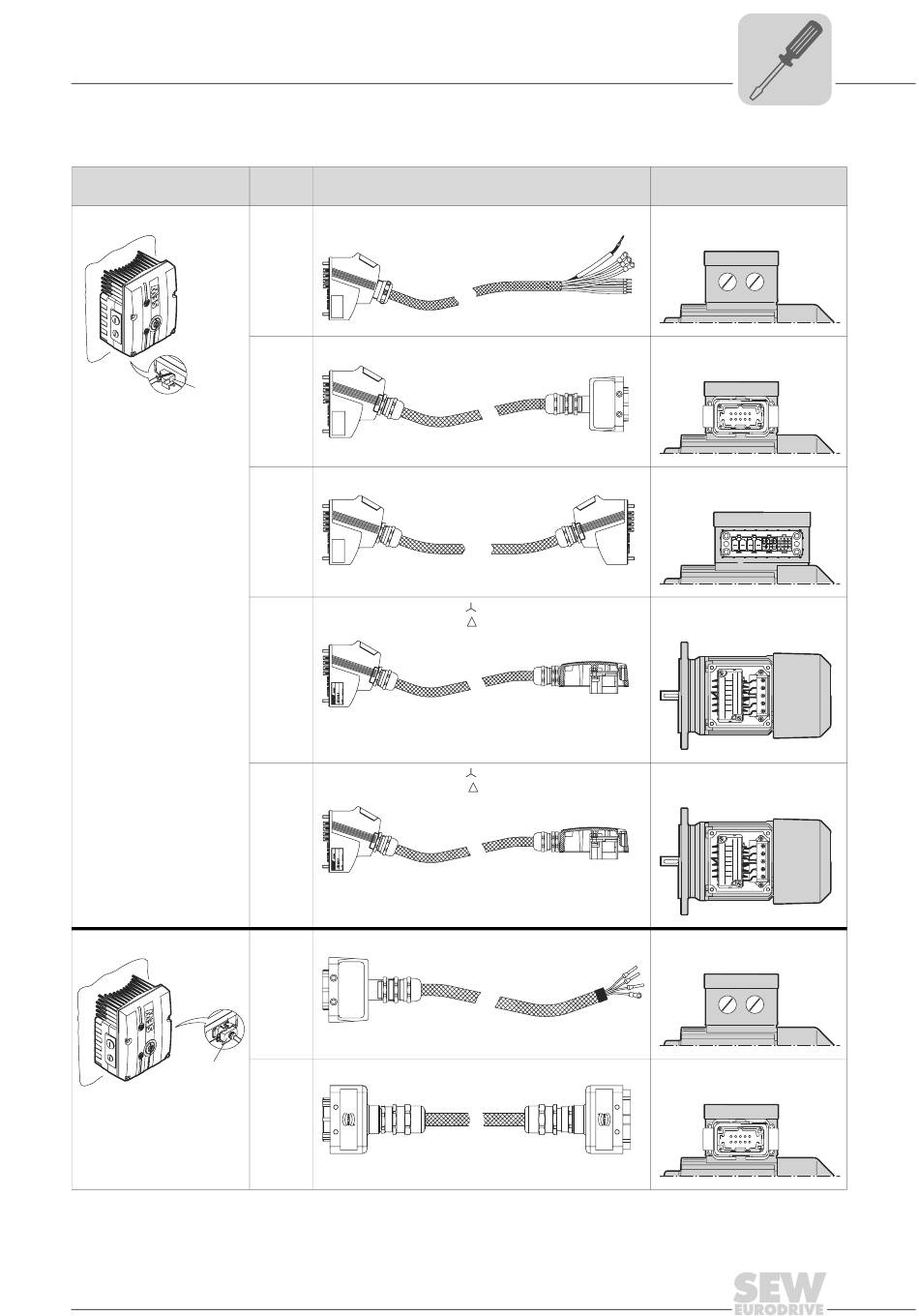

Vue d'ensemble des liaisons entre MOVIMOT
®
Convertisseur MOVIMOT
MM../P2.A/RO.A/APG4
APG4
MM../P2.A/RE.A/ALA4
ALA4
Notice d'exploitation MOVIMOT® MM..C
®
et moteur en cas de montage à proximité du moteur
Exé- Câble hybride
cution
A1 Référence : 0 186 742 3
A2 Référence : 0 593 076 6
A3 Référence : 0 186 741 5
A4 Référence : 0 593 278 5 ( )
Référence : 0 816 325 1 ( )
A4 Référence : 0 593 755 8 ( )
Référence : 0 816 326 X ( )
B1 Référence : 0 817 948 4
B2 Référence : 0 816 208 5
Entraînement
Moteurs triphasés avec presse-
étoupes
Moteurs triphasés avec connec-
teur ASB4
Moteurs triphasés avec connec-
teur APG4
Moteurs triphasés des tailles
DT71–DT90 avec connecteur IS
Moteurs triphasés de la taille
DV100 avec connecteur IS
Moteurs triphasés avec presse-
étoupes
Moteurs triphasés avec connec-
teur ASB4
