Service
12
Travaux de contrôle et d'entretien sur le frein
Remplacer le
porte-garnitures
BMG05-BMG4
184
Lors du remplacement du porte-garnitures (pour le BMG05-BMG4 ≤ 9 mm), contrôler
également les autres pièces démontées ; au besoin, les remplacer.
DANGER !
En cas d'intervention sur l'appareil, des tensions dangereuses peuvent subsister
jusqu'à 1 minute après la mise hors tension.
Blessures graves ou mortelles par électrocution.
•
Couper l'alimentation du MOVIMOT
accidentelle.
•
Attendre ensuite durant une minute.
1. Démonter :
– Le cas échéant, la ventilation forcée et le codeur.
– Le capot de ventilateur [21], le circlips [20] et le ventilateur [19].
2. Retirer la bande d'étanchéité [5], démonter le déblocage manuel :
– écrous de réglage [18], ressorts coniques [17], goujons [16], levier de
déblocage [15], goupille spiralée [14].
3. Débloquer les écrous H [10e], retirer avec précaution le corps de bobine [12] (atten-
tion au câble de frein !) et enlever les ressorts de frein [11].
4. Démonter le disque amortisseur [9], le disque de freinage [8] et le porte-
garnitures [7], nettoyer toutes les pièces.
5. Monter le nouveau porte-garnitures.
6. Remettre en place toutes les pièces
– sauf la bande d'étanchéité, le ventilateur et le capot de ventilateur.
7. Régler l'entrefer (voir paragraphe "Inspecter le frein BMG05-BMG4, régler l'entre-
fer", points 4 à 6).

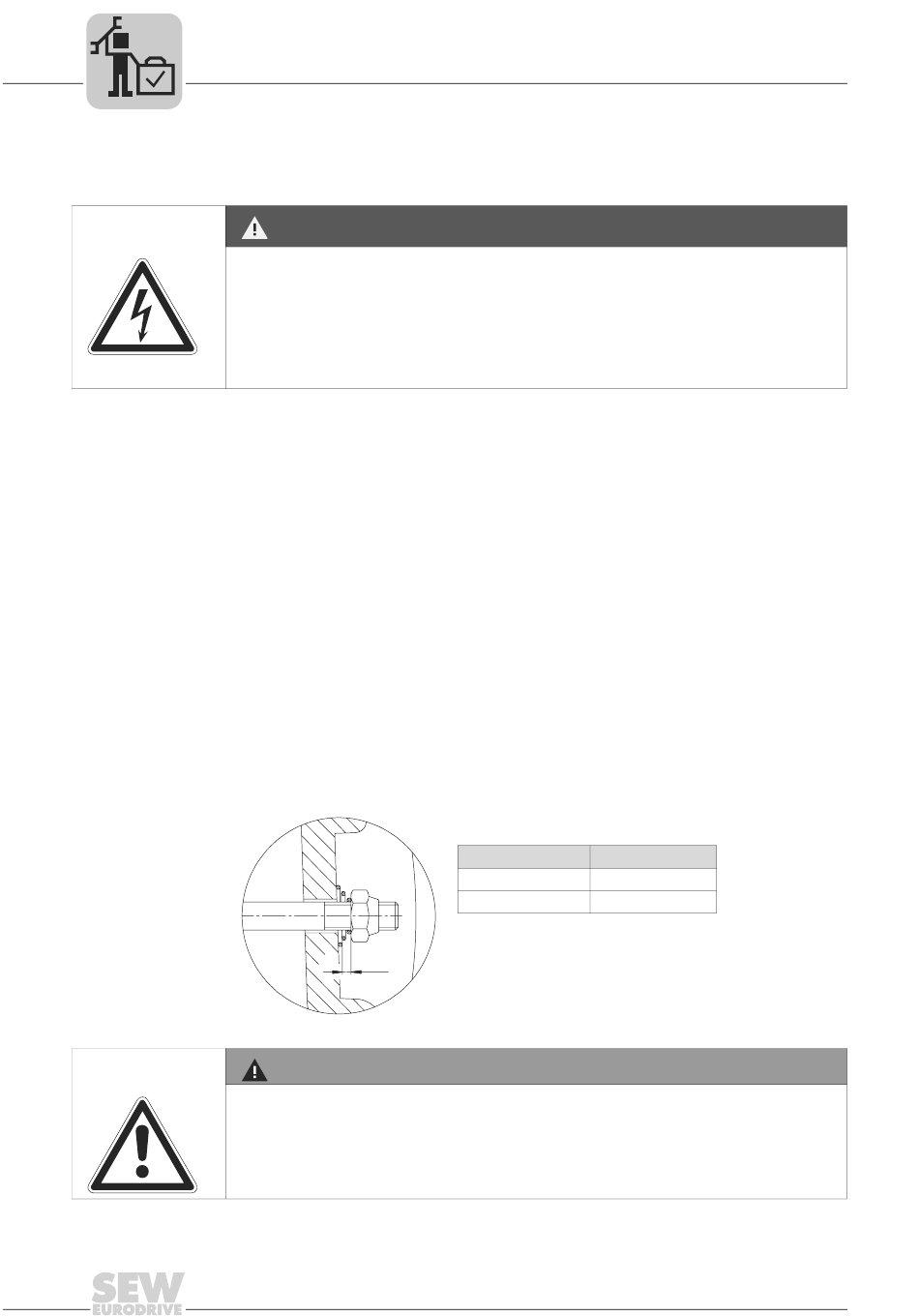

8. En cas de déblocage manuel : régler le jeu axial "s" entre les ressorts coniques
(comprimés) et les écrous de réglage en jouant sur ces derniers (→ illustration
suivante).
s
06495AXX
AVERTISSEMENT !
Le jeu axial "s" est nécessaire pour permettre le déplacement du disque de freinage en
cas d'usure importante de la garniture de frein. A défaut, le bon fonctionnement du frein
ne peut être garanti.
Blessures graves ou mortelles par écrasement.
•
Régler le jeu axial "s" conformément aux instructions.
9. Remonter la bande d'étanchéité et toutes les autres pièces préalablement
démontées.
®
et le protéger contre toute mise sous tension
Frein
Jeu axial s [mm]
BMG05 - BMG1
1,5
BMG2 - BMG4
2
Notice d'exploitation MOVIMOT® MM..C
