4 Mise en service
1 Visser le support tube-contact (4), le tube-contact (3) et le diffuseur de gaz (2) dans le col
de cygne (5).
2 Placer la buse gaz (1) en la tournant légèrement dans le sens des aiguilles d'une montre sur
le col de cygne (5).
4.3 Monter la gaine guide-fil
AVIS
• N'introduisez que des amenées de fil étanches au gaz et isolées par du plastique pour
garantir une couverture sûre du gaz de protection ainsi qu'un contact électrique défini.
• Des gaines guide fil dénudées provoquent des pertes de gaz de protection.

4.3.1 Gaine guide-fil

AVIS
• Les gaines guide fil neuves et non utilisées doivent être raccourcies à la longueur réelle du
faisceau.
• Pour pouvoir installer l'amenée de fil avec précontrainte, une sur côte est nécessaire.
 Fig. 3 Gaine guide-fil à la page FR-8
Pour l'utilisation de fils en acier:
1
1 Col de cygne
2 Tétine d'entrée
3 Câble transport de fil

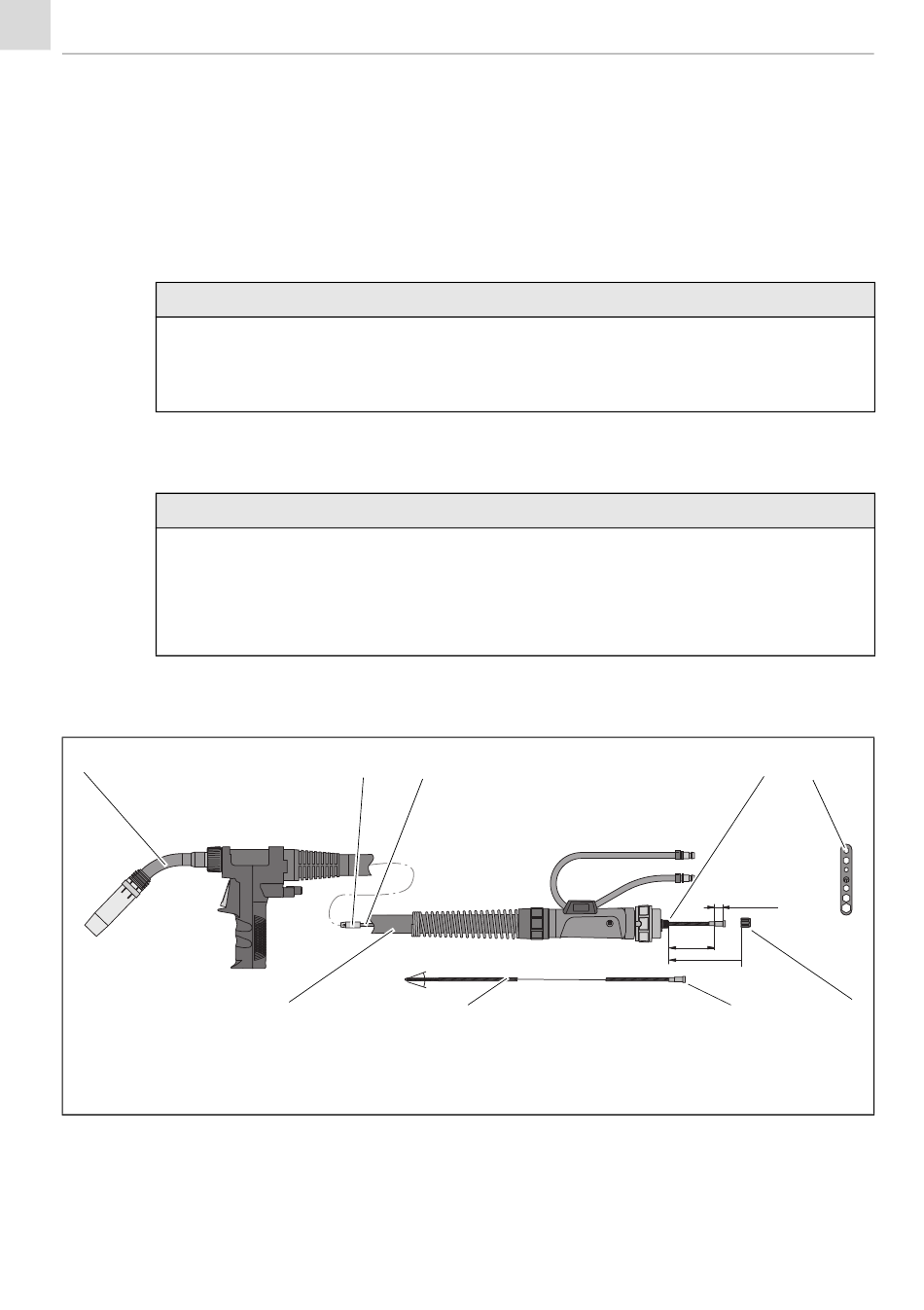

Fig. 3 Gaine guide-fil
FR - 8
2 3
40°
9 8
4 Connecteur central
5 Clé universelle
6 Ecrou d'arrêt
PP Plus 36D/240D/401D
4
4 – 5 mm
x
7
7 Embout de gaine
8 Gaine guide-fil
9 Faisceau
BAL.0140 • 2018-10-15
