4.1 Equiper le col de cygne PP Plus 36D/240D

AVERTISSEMENT
Risque de blessure
Risque de blessure causée par le fil-électrode.
• Ne mettez pas les mains dans la zone dangereuse.
• Portez des gants de protection appropriés.
1
1 Buse gaz
2 Tube-contact

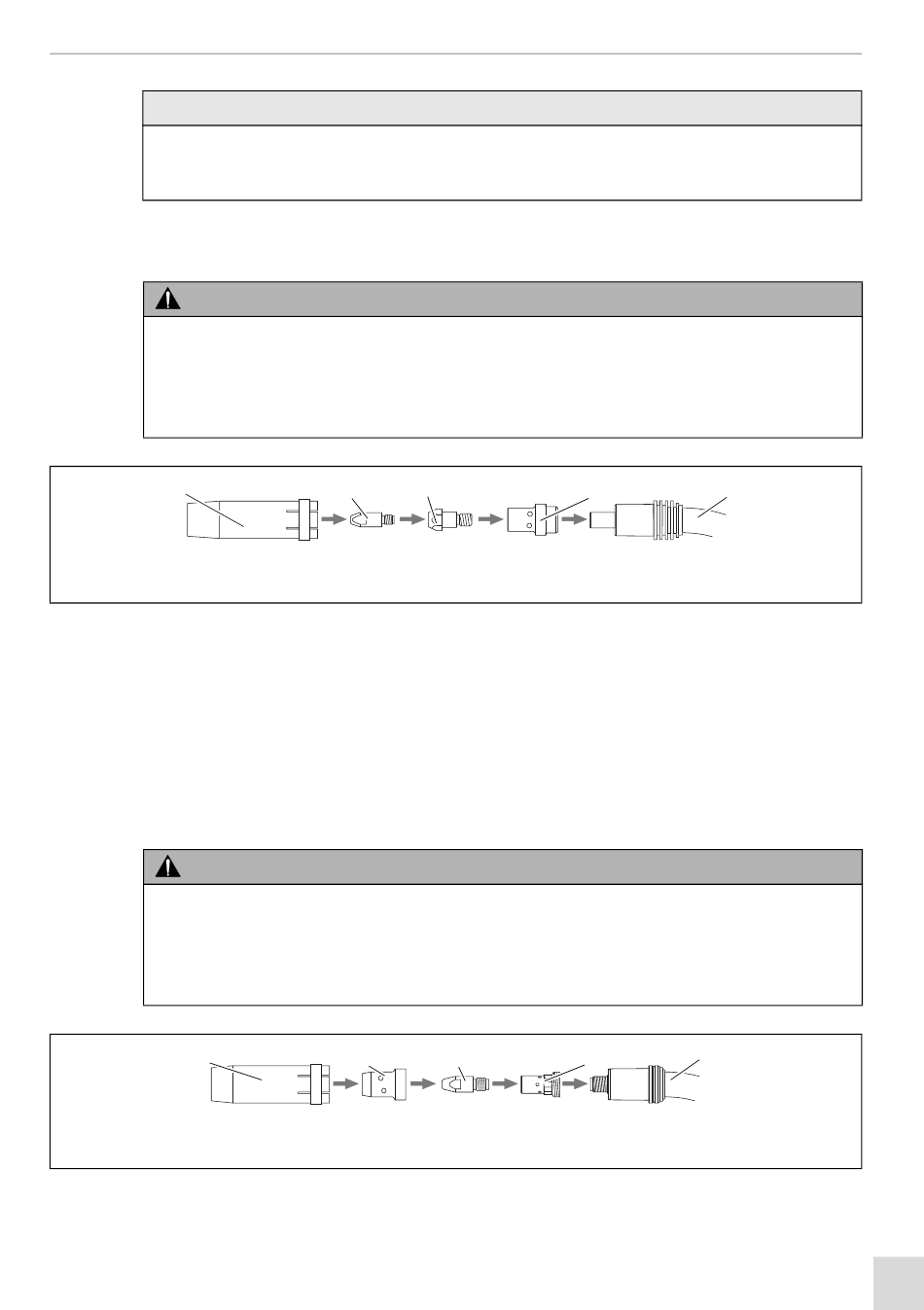

Fig. 1 Equiper les torches 36D et 240D
1 Visser le diffuseur de gaz (4), le support tube-contact (3) et le tube-contact (2) dans
le col de cygne (5).
2 Placer la buse gaz (1) en la tournant légèrement dans le sens des aiguilles d'une montre
sur le col de cygne (5).

4.2 Equiper le col de cygne PP Plus 401D

AVERTISSEMENT
Risque de blessure
Risque de blessure causée par le fil-électrode.
• Ne mettez pas les mains dans la zone dangereuse.
• Portez des gants de protection appropriés.
1
1 Buse gaz
2 Diffuseur de gaz
Fig. 2 Equiper les torches 401D
BAL.0140 • 2018-10-15
2 3
3 Support tube-contact
4 Diffuseur de gaz
2 3
3 Tube-contact
4 Support tube-contact
