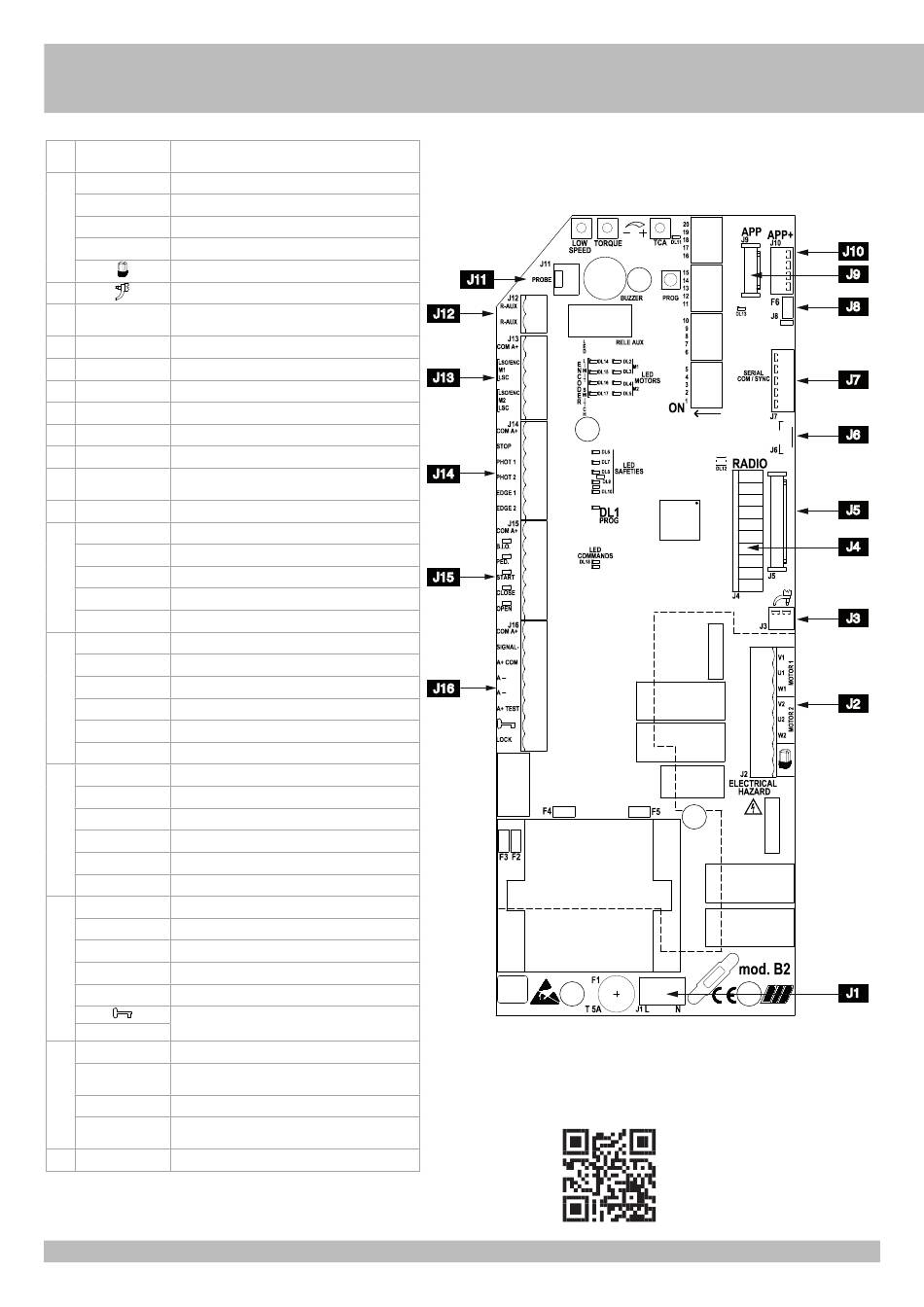

A - CONNESSIONI
J1
Alimentazione 230 Vac 50/60 Hz
N -L
(120V/60Hz a richiesta)
J2
U1
COLLEGAMENTO COMUNE MOTORE 1
V1 - W1
COLLEGAMENTO INVERTITORI E CONDENSATORE MOTORE 1
U2
COLLEGAMENTO COMUNE MOTORE 2
V2 - W2
COLLEGAMENTO INVERTITORI E CONDENSATORE MOTORE 2
Lampeggiatore (max 40 W )
J3
Antenna radio 433 MHz
J4
Connettore per radio ricevitore ad innesto con
RADIO
alimentazione a 24 Vdc
J5
RADIO
Connettore per modulo radio ACG8069
J6
Riservato
J7
SERIAL COM/SYNC
Connettore per collegamento seriale
J8
Terminazione RS485 di J10
J9
APP
Connettore Scheda APP
J10
APP+
Connettore Scheda APP+
J11
Morsettiera per il collegamento alla sonda riscaldatore
PROBE
incorporata nel KING ICE e KING EVO ICE
J12
R-AUX
Morsetti relè AUX (NA) Max 700W
J13
COM A+
Comune dei contatti / Positivo 24 Vdc
LSO/ENC M1
Finecorsa di apertura M1 / Encoder M1
LSC M1
Finecorsa di chiusura M1
LSO/ENC M2
Finecorsa di apertura M2 / Encoder M2
LSC M2
Finecorsa di chiusura M2
J14
COM A+
Comune dei contatti / Positivo 24 Vdc
STOP
Contatto impulso di stop (NC)
PHOT 1
Contatto fotocellule 1 (NC)
PHOT 2
Contatto fotocellule 2 (NC)
EDGE 1
Contatto costa 1 (NC)
EDGE 2
Contatto costa 2 (NC)
J15
COM A+
Comune dei contatti / Positivo 24 Vdc
B.I.O.
Contatto orologio
PED.
Contatto comando apertura pedonale (NA)
START
Contatto impulso singolo (NA)
CLOSE
Contatto impulso di chiusura (NA)
OPEN
Contatto impulso di apertura (NA)
J16
COM A+
Comune dei contatti / Positivo 24 Vdc
SIGNAL -
Spia cancello aperto 24 Vdc 3W max
A+ COM
Positivo 24 Vdc / Comune dei contatti
A -
Negativo per alimentazione accessori a 24 Vdc
A+ TEST
Positivo per alimentazione autotest fotocellule
Collegamento elettroserratura (MAX 15W 12V)
LOCK
PROG
Pulsante per la programmazione
Regolatore tempo di attesa prima della chiusura
TCA
automatica
TORQUE
Regolatore elettronico della forza
Regolatore elettronico della velocità lenta in
LOW SPEED
accostamento con DIP 15 ON
F1
T 5A
Fusibile di protezione motori
J11
J12
J13
J14
J15
J16
9
J10
