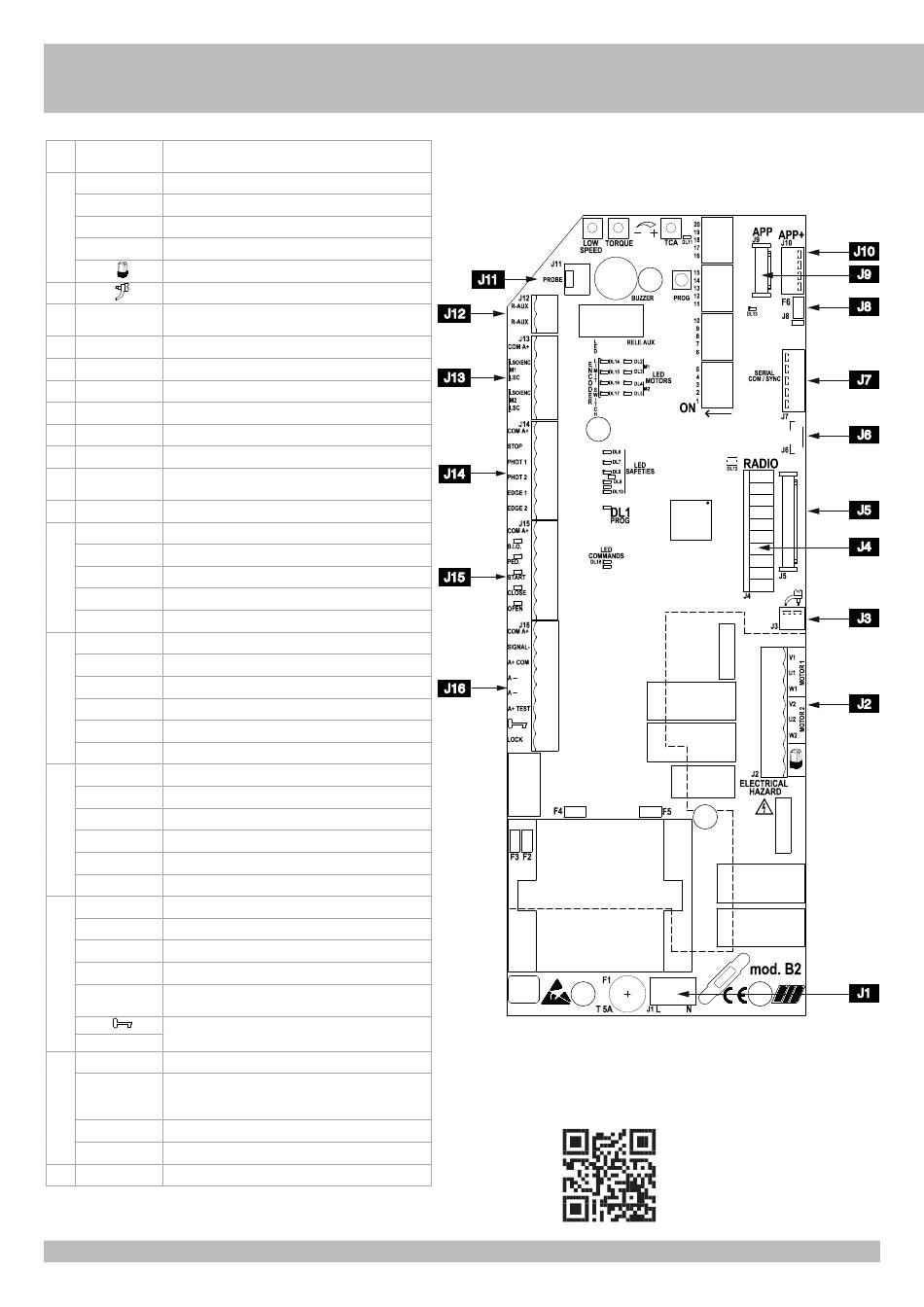

A - VERBINDUNGEN
J1 Speisung 230 V WS 50/60 Hz
N -L
(120V/60Hz auf Anfrage)
J2
U1 GEMEINSCHAFTSANSCHLUSS MOTOR 1
V1 - W1 ANSCHLUSS WENDEGETRIEBE UND KONDENSATOR MOTOR 1
U2 GEMEINSCHAFTSANSCHLUSS MOTOR 2
V2 - W2 ANSCHLUSS WENDEGETRIEBE UND KONDENSATOR MOTOR 2
Blinker (max. 40 W)
J3
Radioantenne 433 MHz
J4 Verbinder für Radioempfänger RIB Steckverbindung mit
RADIO
Speisung zu 24Vdc
J5
RADIO Verbinder für Radio-Modul ACG8069
J6
reserviert
J7
SERIAL COM/SYNC Anschluss für serielle Verbindung
J8
RS485-Terminierung von J10
J9
APP Anschluss für APP Karte
J10
APP+ Anschluss für APP+ Karte
J11 Klemmbrett
PROBE
Erwärmungsfühler, nur für System KING ICE und KING EVO ICE
J12
R-AUX Hilfsrelaiskontakt (NO) Max 700 W
J13
COM A+ Gemeinsame erdungskontakte / Positive 24 Vdc
LSO M1/ENC Endschalter öffnen M1
LSC M1 Endschalter schließen M1
LSO M2/ENC Endschalter öffnen M2
LSC M2 Endschalter schließen M2
J14
COM A+ Gemeinsame erdungskontakte / Positive 24 Vdc
STOP Stop-Impuls-Kontakt (NS)
PHOT 1 Fotozellen-Kontakt 1 (NS)
PHOT 2 Fotozellen-Kontakt 2 (NS)
EDGE 1 Ripppen-Kontakt 1 (NS)
EDGE 2 Ripppen-Kontakt 2 (NS)
J15
COM A+ Gemeinsame erdungskontakte / Positive 24 Vdc
B.I.O. Uhr-Kontakt (NO)
PED. Kontakt Befehl Öffnung für den Fußgängerdurchgang (NO)
START Einzel-Impuls-Kontakt (NO)
CLOSE Schließung-Impuls-Kontakt (NO)
OPEN Öffnungs-Impuls-Kontakt (NO)
J16
COM A+ Gemeinsame erdungskontakte / Positive 24 Vdc
SIGNAL - Kontrollanzeigelampe Tor OFFen (24Vdc 3W max)
A+ COM Positive Ladung für die Speisung der Zubehöre zu 24Vdc
A - Negative Ladung für die Speisung der Zubehöre zu 24Vdc
Positive Ladung für die Speisung für Fotozellen
A+ TEST
Selbstkontrolle
Anschluss zu Elektroschloss-Riegelung (MAX 15W 12V)
LOCK
PROG Programmierungstaste
Trimmer automatische schliessung vollständig oder
TCA Teilweise - Ab Werk: NICHT ZUGELASSEN und LED DL11
AUSGESCHALTET
TORQUE Elektronischer Kraftregler
LOW SPEED Elektronischer Langsamlaufregler in Anlehnung an DIP 15 ON
F1
T 5A Sicherung Motorschutz
für Anbindung zum eingebauten
J11
J12
J13
J14
J15
J16
