I
INSTALLAZIONE R50

CONTROLLO PRE-INSTALLAZIONE

Le ante devono essere solidamente fissate ai cardini delle colonne, non devono flettere
durante il movimento e devono muoversi senza attriti.
Il terreno sul quale vanno ad agire le ruote dell'R50 deve essere compatto, non friabile e con
un'inclinazione minima.
È obbligatorio uniformare le caratteristiche del cancello alle norme e leggi vigenti. La porta
può essere automatizzata solo se in buono stato e se rispondente alla norma EN 12604.
- L'anta non deve presentare porte pedonali. In caso contrario occorrerà prendere opportune
precauzioni in accordo al punto 6.5.1 della EN12453 (ad esempio impedire il movimento del
motore quando il portoncino è aperto, grazie ad un microinterruttore opportunamente
collegato in centralina).
- Non bisogna generare punti di intrappolamento (ad esempio tra anta aperta del cancello e
cancellata).
- Non devono essere presenti fermi meccanici al di sopra del cancello perché non sono
sufficientemente sicuri.

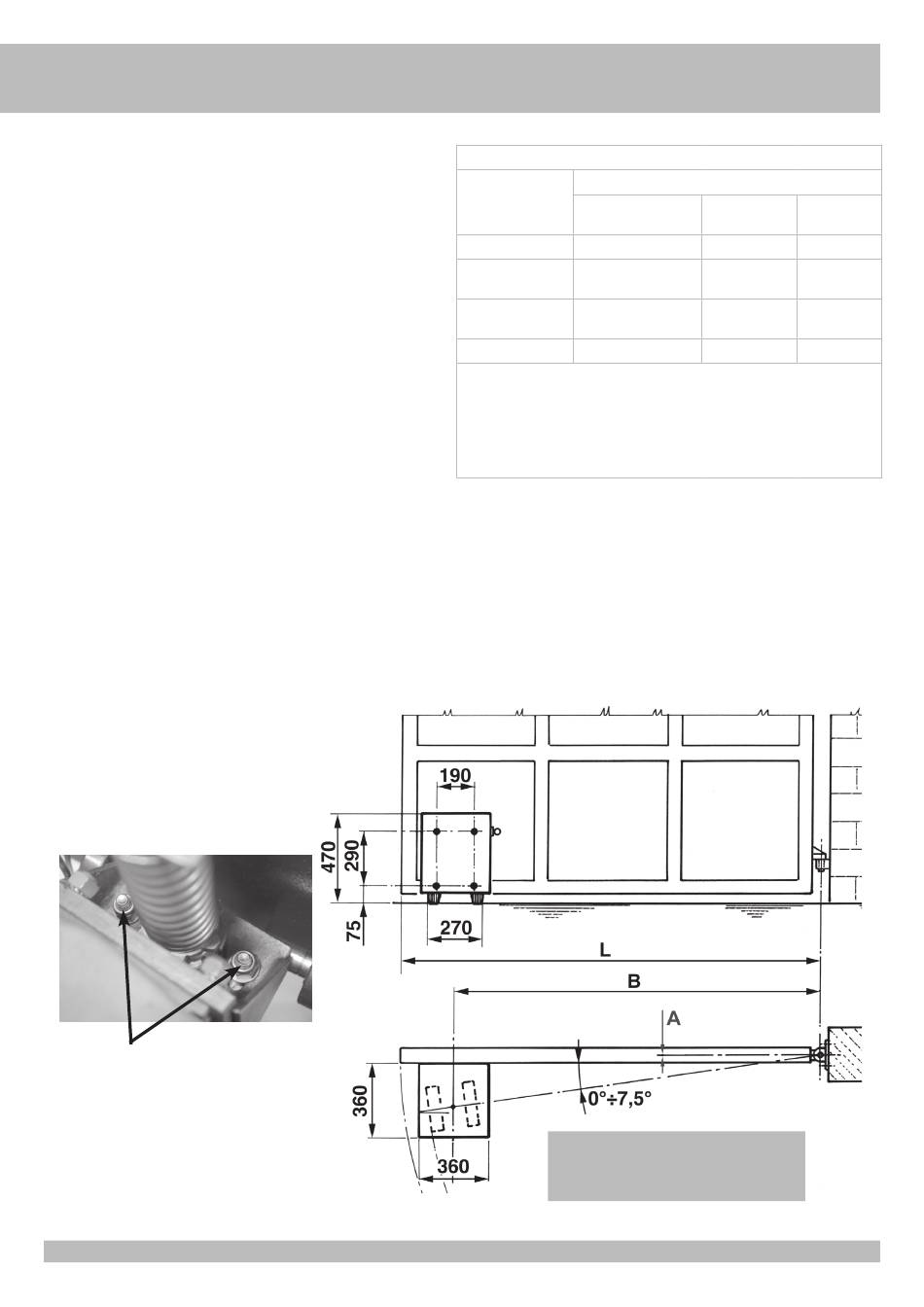

INSTALLAZIONE DELL'R50
È necessario che il pavimento sia compatto e senza forti dislivelli almeno per il tratto percorso
dalle ruote.
Posizionare il cancello a metà corsa, fissare la piastra porta riduttore in punta all'anta facendo
appoggiare le ruote motrici al terreno.
Per far ciò è necessario praticare quattro fori nell'anta di Ø 6,5 mm e poi filettarli con un
maschio M8, quindi utilizzare quattro viti M8 e stringere con una chiave n° 13.
Eliminare in seguito la spina elastica che blocca lo scorrimento delle ruote (Fig. 6).
Qualora le ruote motrici dovessero slittare sul pavimento durante la marcia, agire sulle ghiere
di registro della molla girandole in senso orario per aumentare la pressione tra ruote e terreno.
D
Componenti da installare secondo la norma EN 12453
TIPO DI COMANDO
Persone esperte
(fuori da area pubblica*)
mantenuto
impulsivo - in vista
C o E
(es. pulsante)
impulsivo - non in vista
C o E
(es. telecomando)
automatico C e D, o E
* esempio tipico sono le chiusure che non accedono alla pubblica via.
A: Comando ad azione mantenuta, tramite Pulsantiera es: cod. ACG2013
B: Comando ad azione mantenuta, tramite Selettore a chiave es: cod. ACG1010
C: Regolazione della forza del motore o fotocellule per rispettare forze d'impatto come indicato
in Annex A
D: Coste e/o altri dispositivi supplementari per ridurre la probabilità di contatto con la porta.
E: Dispositivi installati in modo tale che una persona non possa essere toccata dalla porta.
Per evitare che le ruote si deteriorino durante il movimento è necessario svitare i dadi (D) con
una chiave n° 13 e inclinare le ruote dei motoriduttori in modo che l'asse delle ruote gommate
attraversi il centro del cardine dell'anta.
L'inclinazione delle ruote è variabile da 0° a 7,5°. In seguito ribloccare i due dadi.
L'R50 ha in dotazione due finecorsa corazzati stagni utilizzabili per delimitare elettricamente
la corsa del cancello.
Il posizionamento di questi finecorsa è a discrezione dell'installatore.
B min [m] = (0,205+A) / 0,12
B [m]
Tempo di apertura [sec] = 7,85 x L
6
USO DELLA CHIUSURA
Persone esperte
(area pubblica)
A B
C o E
C e D, o E
C e D, o E
= 0,9 x L
Persone
non esperte
non possibile
C e D, o E
C e D, o E
C e D, o E
3
