RIB R50 Mode D'emploi page 24

F
Puis la LED DL12 reste active rouge pendant 10 s, rendant possible l'effacement total des
codes.
3 - Repositionner DIP 1, 2 et 3 sur OFF.
FONCTIONNEMENT DES ACCESSOIRES DE COMMANDE
BOUTON DE COMMANDE PAS-A-PAS (COM A+/START)
DIP 6 ON => Il effectue une commande cyclique des commandes ouvrir - stop - fermer - stop
- ouvrir etc.
DIP 6 OFF => Il effectue l'ouverture, quand le portail est fermé. S'il est actionné pendant le
mouvement d'ouverture, cela ne produit aucun effet. S'il est actionné lorsque le
portail est ouvert, il le ferme. S'il est actionné pendant la fermeture du portail, il
le rouvre.
BOUTON D'OUVERTURE (COM A+/OPEN)
Lorsque le portail est fermé, le bouton commande le mouvement d'ouverture. S'il est actionné
pendant la fermeture du portail, il le rouvre.
BOUTON D'OUVERTURE AVEC FONCTION HORLOGE (COM A+/B.I.O.)
Cette fonction est utile dans les heures de pointe, quand la circulation est ralentie (ex. entrée/
sortie des ouvriers, urgences en zone résidentielle ou dans les parkings et, occasionnellement,
pendant les déménagements).
En connectant un interrupteur et/ou une horloge de type quotidien/hebdomadaire
au commande d'ouverture N.O. "COM A+/B.I.O.", il est possible d'ouvrir et de maintenir
l'automatisme ouvert tant que l'interrupteur est enfoncé ou que l'horloge reste active.
Lorsque l'automatisme est ouvert, toutes les commandes sont bloquées.
En relâchant l'interrupteur, ou au terme de l'heure fixée, l'automatisme se fermera
immédiatement.
BOUTON DE FERMETURE (COM A+/CLOSE)
Lorsque le portail est stationnaire, il commande le mouvement de fermeture.
TELECOMMANDE
DIP 6 ON => Il effectue une commande cyclique ouvrir - stop - fermer - stop - ouvrir etc.
DIP 6 OFF => Il effectue l'ouverture, quand le portail est fermé. S'il est actionné pendant le
mouvement d'ouverture, cela ne produit aucun effet. S'il est actionné lorsque le
portail est ouvert, il le ferme. S'il est actionné pendant la fermeture du portail, il
le rouvre.
BOUTON D'OUVERTURE PIETONNE (COM A+/PED.)
Commande réservée à l'ouverture partielle et à la refermeture.
Pendant l'ouverture, la pause ou la fermeture piétonne, il est possible de commander
l'ouverture depuis n'importe quelle commande raccordée à la carte B2.
Par l'intermédiaire du DIP 6, il est possible de choisir le mode de fonctionnement du bouton de
commande piétonne.
DIP 6 ON => Il effectue une commande cyclique des commandes ouvrir - stop - fermer - stop
- ouvrir etc.
DIP 6 OFF => Il effectue l'ouverture, quand le portail est fermé. S'il est actionné pendant le
mouvement d'ouverture, cela ne produit aucun effet. S'il est actionné lorsque le
portail est ouvert, il le ferme. S'il est actionné pendant la fermeture du portail, il
le rouvre.
SERRURE ELECTRIQUE (COM A+/LOCK-)
Mettre le DIP 8 sur ON pour activer la serrure électrique en ouverture.
COUP DE DESENCLENCHEMENT DE LA SERRURE ELECTRIQUE EN OUVERTURE
Mettre le DIP 9 sur ON pour activer le coup de désenclenchement de la serrure électrique en
ouverture (à condition que le DIP 8 soit sur ON).
Lorsque le portail est fermé, si une commande d'ouverture est engagée, le portail effectue la
manœuvre de fermeture pendant 0,5s et en même temps la serrure électrique est activée(suivi
par 0,5s de pause et ensuite par l'ouverture du portail).
FACILITATION DU DEBLOCAGE MANUEL DES MOTEURS
Mettre le DIP 10 sur ON pour activer la facilitation au déblocage manuel. Une fois la fermeture
terminée, une manœuvre d'inversion sera exécutée avec un temps fixe de 0,2s pour faciliter
le déblocage manuel.
COUP D'ENCLENCHEMENT DE LA SERRURE ELECTRIQUE
Mettre le DIP 11 sur ON pour activer le coup d'enclenchement de la serrure électrique en phase
de fermeture. Une fois la fermeture terminée, les moteurs sont commandés 1s à pleine tension
pour garantir l'enclenchement de la serrure.
FONCTIONNEMENT ACCESSOIRES DE SÉCURITÉ
PHOTOCELLULE (COM A+/PHOT 1, COM A+/PHOT 2)
NOTE: Le transit des photocellules est signé par un ton du buzzer
DIP 4 OFF => à portail fermé, si un obstacle est interposé au rayon des photocellules, le portail
n'ouvre pas. Durant le fonctionnement, les photocellules interviennent tant en
ouverture (avec reprise du mouvement en ouverture qu'après de la libération des
photocellules) qu'en fermeture (avec reprise du mouvement inverse qu'après de
la libération des photocellules).
DIP 4 ON => à portail fermé, si un obstacle est interposé au rayon des photocellules et
l'ouverture est commandée, le portail ouvre (durant l'ouverture les photocellules
n'interviennent pas). Les photocellules interviendront seulement en phase de
fermeture (avec reprise du mouvement inverse après une seconde, même si ces
dernières demeurent engagées).
ATTENTION: Si la led du récepteur reste allumée, il est possible qu' il y ait des perturbations sur
la ligne d'alimentation.

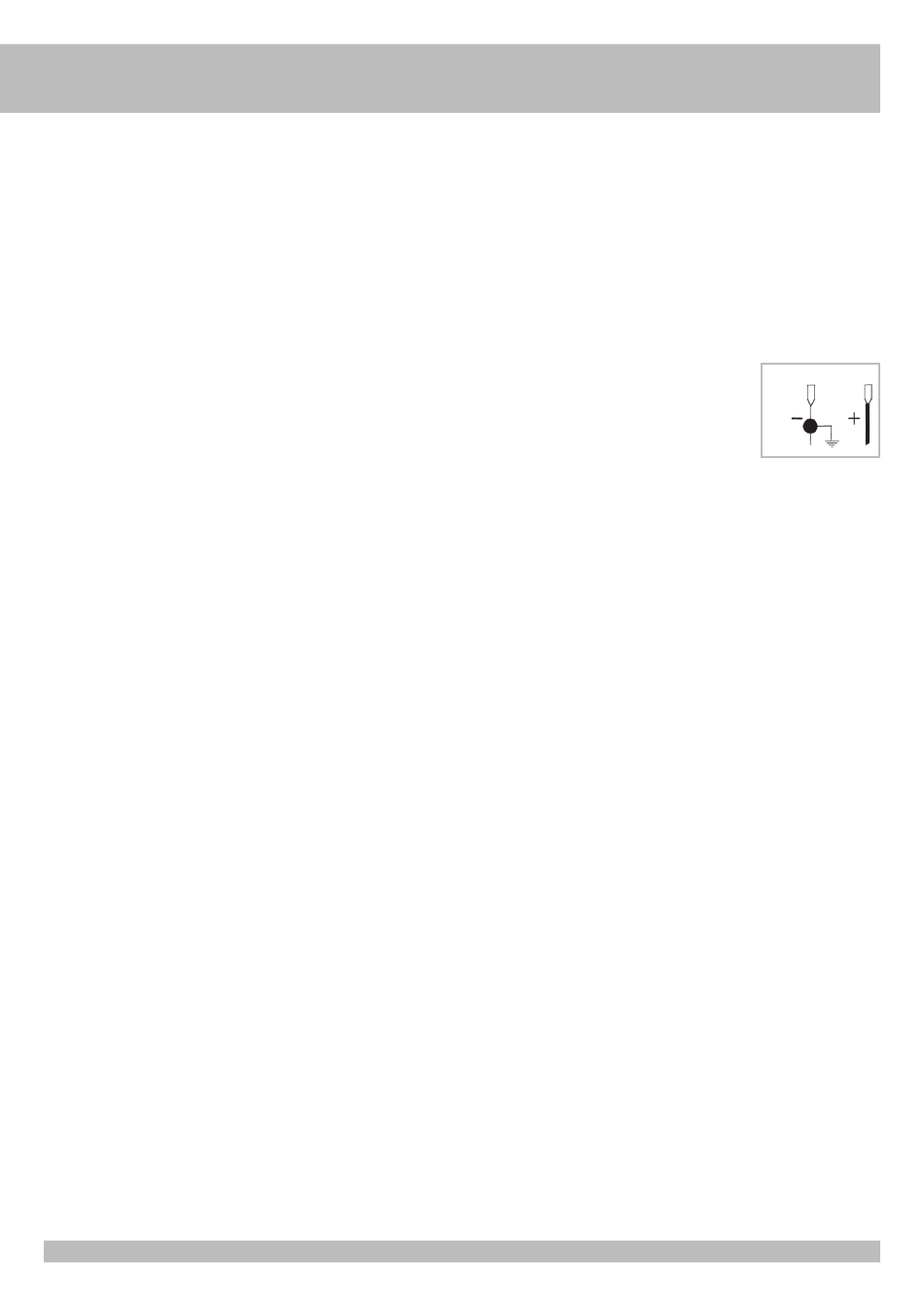

Nous conseillons de relier électriquement à terre les colonnes
ou les poteaux de supporte à la borne A - pour protéger les
photocellules de sources de dérangement.
Faire attention de ne pas provoquer de court-circuit quand les
phases d'alimentation sont inversées !
MONITORAGE DES PHOTOCELLULE (A+TEST/A-)
Connecter l'émetteur de la photocellule à A+TEST/A- et configurer le DIP 13 sur ON.
Le monitorage est un test de fonctionnement de la photocellule, exécuté au début de chaque
manouvre du portail.
Le mouvement du portail n'est donc possible que si la/les photocellule(s) ont passé le test de
fonctionnement.
ATTENTION: LE MONITORAGE DE L'ENTREES PHOTOCELLULE (PHOT 1/PHOT 2) PEUT ETRE ACTIVE EN
METTANT LE DIP 7 SUR ON, OU BIEN DESACTIVE EN POSITIONNANT LE DIP 7 SUR OFF.
AVERTISSEMENT: si la fonction AUTOTEST est activée et qu'une seule photocellule est
connectée, un cavalier doit être créé entre les bornes PHOT 1 et PHOT 2. Si
le cavalier n'est pas exécuté, l'autotest échoue et le portail ne bouge pas.
ALARME D'AUTOTEST PHOTOCELLULE (DIP 7 ON)
À chaque commande, si le monitorage de la photocellule a un résultat négatif, une alarme
signalée par le BUZZER qui émet 4 tons toutes les 5 s.
Dans cette condition, la porte reste immobile. Il n'est possible de rétablir le fonctionnement
normal qu'en réparant la photocellule et en appuyant sur une des commandes habilitées.
BARRE PALPEUSE (COM A+/EDGE 1, COM A+/EDGE 2)
Pendant la fermeture, si EDGE 1 est activée, elle change le mouvement en ouverture. Si la barre
palpeuse reste occupée, elle ne permet pas la fermeture.
Pendant l'ouverture, si EDGE 2 est activée, elle change le mouvement en fermeture. Si la barre
palpeuse reste occupée, elle ne permet pas l'ouverture.
Si vous n'en utilisez pas, ponter les bornes COM A+/EDGE1/EDGE2.
ALARME BARRE PALPEUSE
Le clignotant et le buzzer sont activés avec 2 tons toutes les 5 s pendant une minute.
BOUTON D'ARRÊT (COM A+/STOP) - Fonction de sécurité PL"b" selon EN13849-1
Pendant le mouvement, le bouton d'arrêt effectue l'arrêt du portail.
Si le bouton STOP est enfoncé lorsque le portail est totalement ouvert (ou partiellement, au
moyen de la commande piéton), la fermeture automatique sera momentanément exclue (si
activée à l'aide du trimmer TCA avec la led DL11 allumée). Il est donc nécessaire d'actionner une
nouvelle commande pour refermer le portail.
En refermant le portail, la fermeture automatique sera réactivée (si activée à l'aide du trmmer
TCA avec la led DL11 allumée).
TRAVAIL AVEC HOMME MORT (avec commande maintenue), DANS LE CAS DE PANNE DE SÉCURITÉ
Si l'un des deux barre palpeuse est en panne ou engagé pour plus de 5 s, ou si l'un des deux
photocellule est en panne ou engagée pour plus de 60 s, les commandes OPEN, CLOSE, START et
PED. fonctionnent seulement con commande maintenue.
La signalisation de l'activation de cette opération est donnée par la LED DL1 qui clignote.
Le contrôle radio et la fermeture automatique sont exclues parce que leur fonctionnement
n'est pas autorisé par les règles.
A la restauration du contact de sécurité, l'opération est restaurée après une seconde, et donc
aussi la télécommande et la fermeture automatique sont de travail.
Note 1: Au cours de cette opération dans le cas de panne de les barres palpeuses (ou
photocellules) les photocellules (ou barres palpeuses) qui ne sont pas en panne,
fonctionnent encore avec l'interruption de l'opération en cours.
Note 2: Le bouton de STOP n'est pas considéré comme un contournement de la sécurité dans
ce mode, si il est pressé ou en panne, il ne permet pas de tout mouvement.
24
24Vdc
Borne
A -
