Description du système
2.13 Description des constituants système
2.13.2
Module frontal (MF)
Le module frontal permet la commande du départ-moteur depuis l'armoire électrique.
L'interface système vers l'extérieur permettant de faciliter le paramétrage et le diagnostic via
PC/CP est située à l'avant. Grâce à cette interface système (avec couvre-bornes de
protection IP54), un PC intégrant le logiciel "SIMOCODE ES" ou la cartouche mémoire
peuvent être raccordés par le câble PC.
Au niveau de l'interface système à l'arrière, il est raccordé par un câble de liaison `l'appareil
de base ou à un module d'extension. Son alimentation électrique est assurée par l'appareil
de base.
Le module frontal est souvent monté dans des plaques frontales de Motor Control Center. Il
contient toutes les LED d'état également disponibles sur l'appareil de base, la touche
"TEST/RESET" et rend l'interface système facilement accessible à l'extérieur de l'armoire
électrique.
Sont disponibles au total :
● 5 touches, dont 4 paramétrables
● 10 LED, dont 7 paramétrables

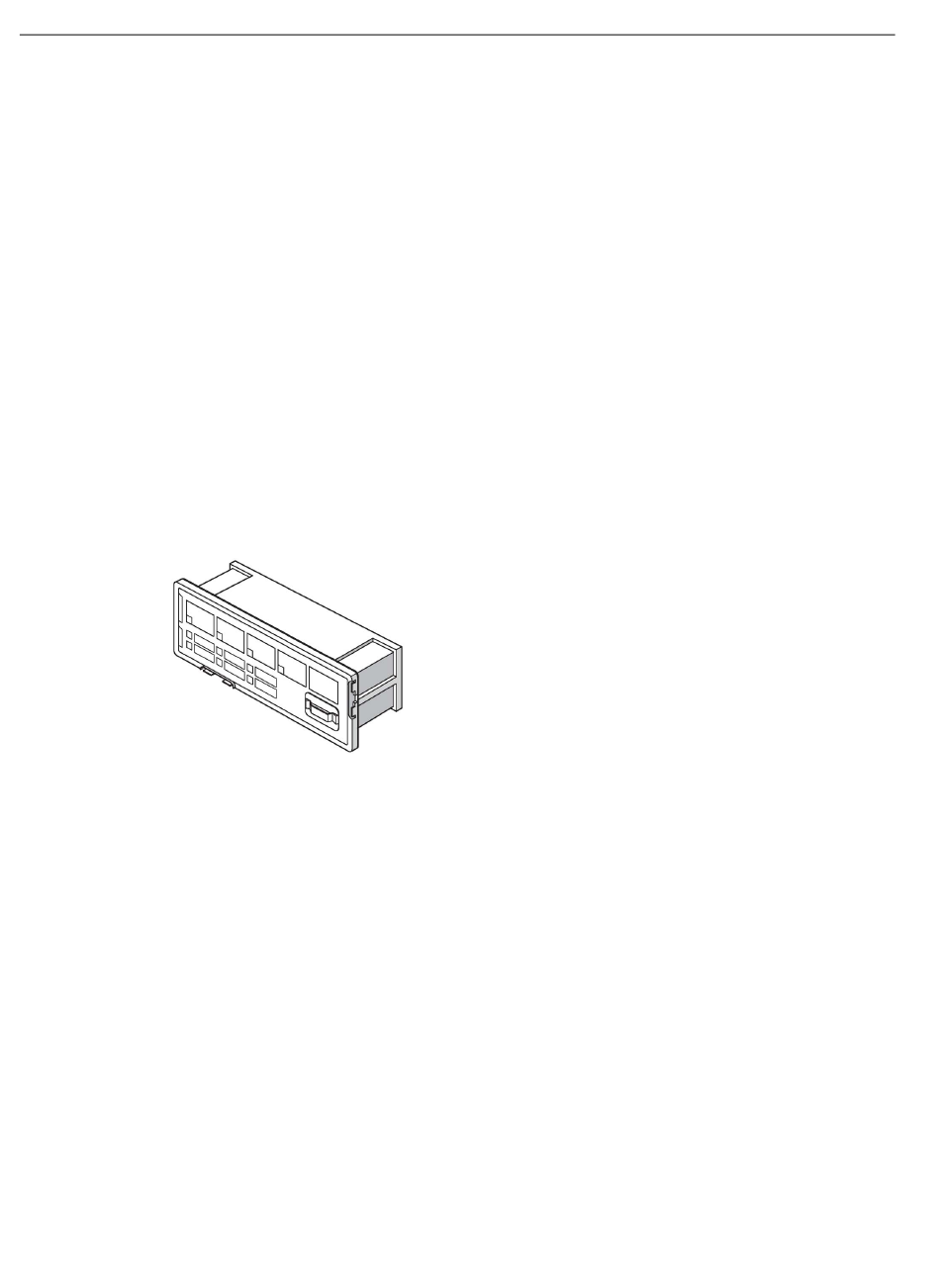

La figure suivante représente un module frontal :
Figure 2-7
60
Module frontal
Manuel système, 10/2015, NEB631672703000/RS-AC/003
SIMOCODE pro PROFINET
