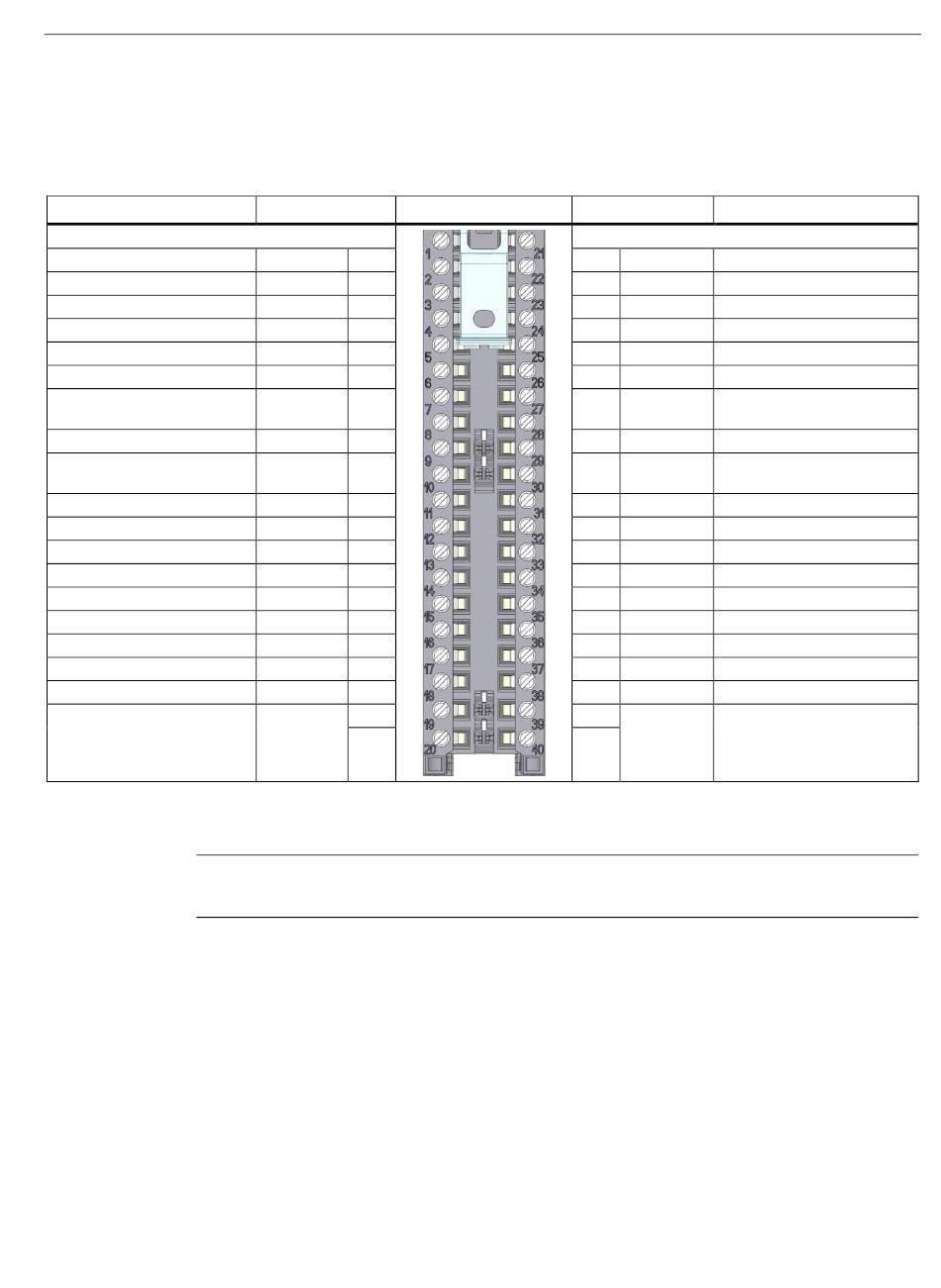

Brochage pour le connecteur frontal
Le tableau suivant montre le brochage du connecteur frontal.
Tableau 3- 1 Brochage du connecteur frontal
Désignation
Voie 0
Signal de données SSI +D
Signal de données SSI -D
Signal d'horloge SSI +C
Signal d'horloge SSI -C
—
—
Alimentation de capteur
5 V CC
Masse
1
Alimentation de capteur
24 V CC
Masse
1
Entrée TOR DI0
Entrée TOR DI1
—
—
Sortie TOR DQ0
Sortie TOR DQ1
—
Masse
1
—
Utilisable pour l'alimentation de codeur, les entrées TOR et les sorties TOR
1
Remarque
Aucun cavalier ne doit être enfiché dans le connecteur frontal.
Schéma de principe
Les blindages des lignes entre capteur et module technologique doivent être mis à la terre
non seulement par la connexion des blindages du connecteur frontal (colliers et bornes de
blindage), mais aussi par le capteur.
Module technologique TM PosInput 2 (6ES7551‑1AB01‑0AB0)
Manuel, 06/2022, A5E03982219-AC
Nom de signal
+CH0.A/D
1
-CH0.A/D
2
+CH0.B/C
3
-CH0.B/C
4
+CH0.N
5
-CH0.N
6
5VDC
7
M
8
24VDC
9
M
10
DI0.0
11
DI0.1
12
—
13
—
14
DQ0.0
15
DQ0.1
16
—
17
M
18
—
19
20
Vue
Nom de signal
21
+CH1.A/D
22
-CH1.A/D
23
+CH1.B/C
24
-CH1.B/C
25
+CH1.N
26
-CH1.N
27
5VDC
28
29
24VDC
30
31
32
33
34
35
DQ1.0
36
DQ1.1
37
38
39
40
Raccordement
3.1 Signaux de capteur SSI
Désignation
Voie 1
Signal de données SSI +D
Signal de données SSI -D
Signal d'horloge SSI +C
Signal d'horloge SSI -C
—
—
Alimentation de capteur
5 V CC
M
Masse
Alimentation de capteur
24 V CC
M
Masse
DI1.0
Entrée TOR DI0
DI1.1
Entrée TOR DI1
—
—
—
—
Sortie TOR DQ0
Sortie TOR DQ1
—
—
M
Masse
—
—
1
1
1
23
