Caractéristiques techniques
Indication de réduction de puissance pour le courant total des sorties
Lorsque les sorties TOR du TM PosInput 2 fonctionnent avec des charges inductives, il faut
tenir compte d'une réduction de puissance du courant total des charges aux sorties TOR de la
voie respective. Le courant total correspond à la somme des courants de charge à toutes les
sorties TOR d'une voie (sans alimentation de capteur).

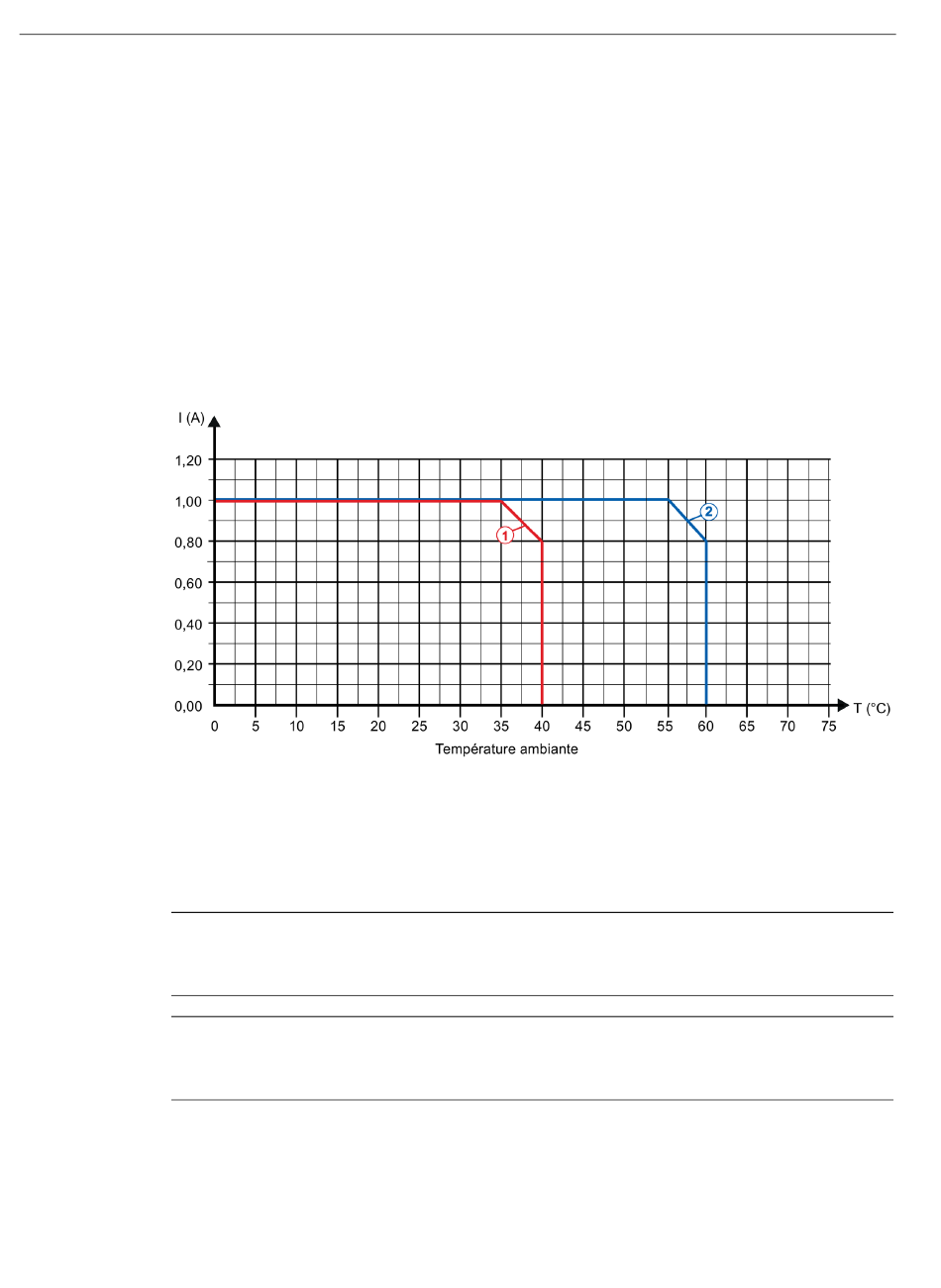

La courbe de réduction de puissance suivante montre le courant admissible par les sorties
TOR en fonction de la température ambiante et de la position de montage pour les conditions
suivantes :
• Fréquence de commutation sur les sorties TOR 0,5 Hz maximum
• Résistance de la charge : 48 Ω (IEC 947-5-1)
• Inductance de la charge : 1150 mH (IEC 947-5-1)
①
②
Figure 6-1
Remarque
Dans le haut de la plage de tension (28,8 V), la résistance de la charge augmente en fonction
du courant total, p. ex. 57,6 Ω à 28,8 V et 0,5 A par sortie TOR.
Remarque
Pour une fréquence de commutation de plus de 0,5 Hz ou une inductance plus élevée sur les
sorties TOR, le courant total doit encore être réduit.
102
Montage vertical du système
Montage horizontal du système
Courant total en fonction de la température ambiante et de la position de montage pour
charges inductives
Module technologique TM PosInput 2 (6ES7551‑1AB01‑0AB0)
Manuel, 06/2022, A5E03982219-AC
