Raccordement
Connectez les signaux de capteur, d'entrée et de sortie TOR et les alimentations de capteur au
connecteur frontal à 40 broches du module technologique. Raccordez aussi à l'unité
d'alimentation à 4 broches la tension d'alimentation pour l'alimentation du module et des
sorties TOR ainsi que pour générer les tensions d'alimentation de capteur.
Référez-vous aux deux chapitres suivants pour le brochage des connecteurs du connecteur
frontal et de l'unité d'alimentation.
Pour plus d'informations sur le câblage du connecteur frontal, la pose du blindage, etc., voir
le manuel système Système d'automatisation S7-1500 / ET 200MP
(http://support.automation.siemens.com/WW/view/fr/59191792), chapitre Raccordement.
Brochage de l'unité d'alimentation
L'unité d'alimentation s'enfiche sur le connecteur frontal et sert à alimenter le module
technologique. Pour cela, vous devez raccorder la tension d'alimentation à la borne 41 (L+) et
à la borne 44 (M). Utilisez la borne 42 (L+) et la borne 43 (M), pour raccorder la tension
d'alimentation en chaînage au module suivant.

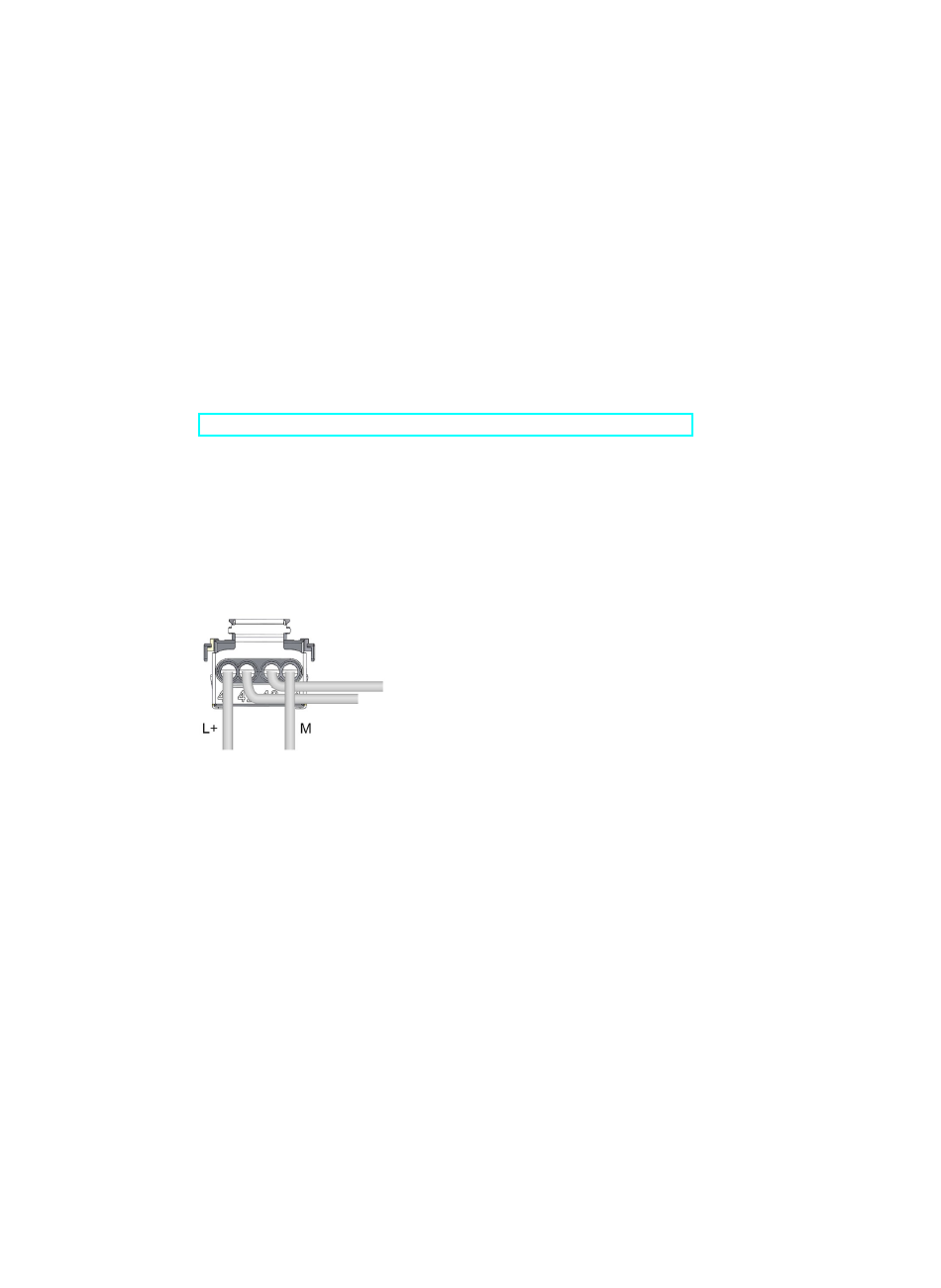

Figure 3-1
L+
M
Un circuit de protection interne protège le module technologique contre une inversion de
polarité de l'alimentation. Le module technologique surveille si l'alimentation est raccordée.
Alimentations de capteur
Pour l'alimentation des codeurs et des capteurs aux entrées TOR, le module technologique
fournit des tensions d'alimentation de 24 V CC et de 5 V CC aux sorties 24VDC (borne 9/29) et
5VDC (borne 7/27), respectivement, avec référence à M (bornes 8/28 et 10/30). Les deux
tensions sont surveillées pour éviter les court-circuits et surcharges.
Module technologique TM PosInput 2 (6ES7551‑1AB01‑0AB0)
Manuel, 06/2022, A5E03982219-AC
Raccordement de l'unité d'alimentation
Tension d'alimentation 24 V CC
Masse pour la tension d'alimentation
3
