Consignes de sécurité
Remarque
Saisie de la tension ou de grandeurs de mesure relatives à la puissance
Reliez le circuit de courant principal L1, L2, L3 à l'aide d'un câble à 3 fils avec les
connexions (L1, L2, L3) du bornier amovible pour les modules de mesure du courant / de la
tension. Prévoir éventuellement sur les alimentations une protection de ligne
supplémentaire, par ex. par l'utilisation de câbles résistants aux courts-circuits ou de
fusibles.
Remarque
Passage des conducteurs
Veillez à une attribution correcte des phases lors du raccordement ou du passage des
conducteurs des différentes phases du circuit principal sur le module de mesure de courant /
tension ainsi qu'au sens d'insertion correct. Tenez également compte des informations
contenues dans les instructions de service.
Les instructions de service SIMOCODE pro sont également disponibles sous Manuels /
Instructions de service (http://www.siemens.com/sirius/manuals)
Borniers amovibles

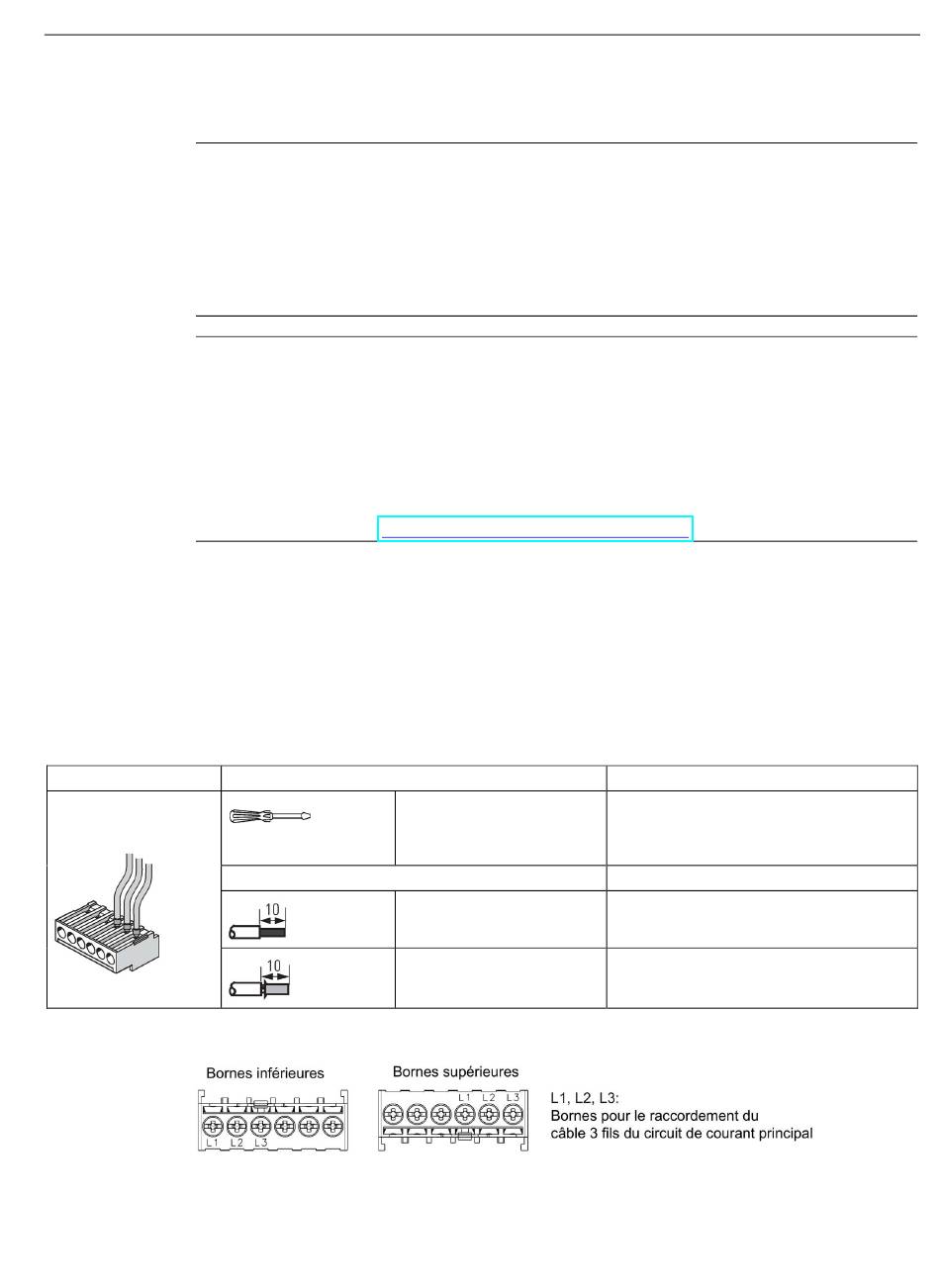

Le tableau suivant indique les sections de conducteur, les longueurs de dénudage et les
couples de serrage des conducteurs pour les borniers amovibles.
La figure suivante représente le brochage des borniers amovibles :
Tableau 13- 16
Sections de conducteur, longueurs de dénudage et couples de serrage des conducteurs
Borniers amovibles
Le tableau suivant représente le brochage des borniers amovibles :
Figure 13-20 Brochage des bornes des modules de mesure de courant / tension
SIMOCODE pro PROFINET
Manuel système, 10/2015, NEB631672703000/RS-AC/003
Tournevis
PZ2 / Ø 5 - 6 mm
Longueur de dénudage
Ame massive
Ame souple sans/avec
embout
Montage, câblage et interfaces
Couple de serrage
TORQUE :
7 - 10.3 LB.IN
0,8 - 1,2 Nm
Section de conducteur
2x 0,5 - 2,5 mm
/ 1x 0,5 - 4 mm
2
2x AWG 20 to 14 / 1x AWG 20 to 12
2x 0,5 - 1,5 mm
/ 1x 0,5 - 2,5 mm
2
2x AWG 20 to 16 / 1x AWG 20 to 14
13.3 Câblage
2
2
487
