Montage, câblage et interfaces
13.4 Interfaces système
13.4.6
Câble Ethernet sur prise RJ45
Le câble ETHERNET est raccordé à l'appareil de base.
IMPORTANT
Connecteurs Ethernet
Pour le raccordement, utilisez exclusivement des connecteurs Industrial Ethernet aptes à
l'industrie, par ex.
• IE FC RJ45 PLUG 180 2x2 de Siemens, connecteur RJ45 (10/100 Mbit/s) avec boîtier
• IE FC RJ45 PLUG 90 2x2 de Siemens, connecteur RJ45 (10/100 Mbits/s) avec boîtier
Marche à suivre pour le raccordement d'ETHERNET à l'appareil de base
Procédez par étapes comme suit :
Tableau 13- 19
Les possibilités de raccordement suivantes sont prévues :

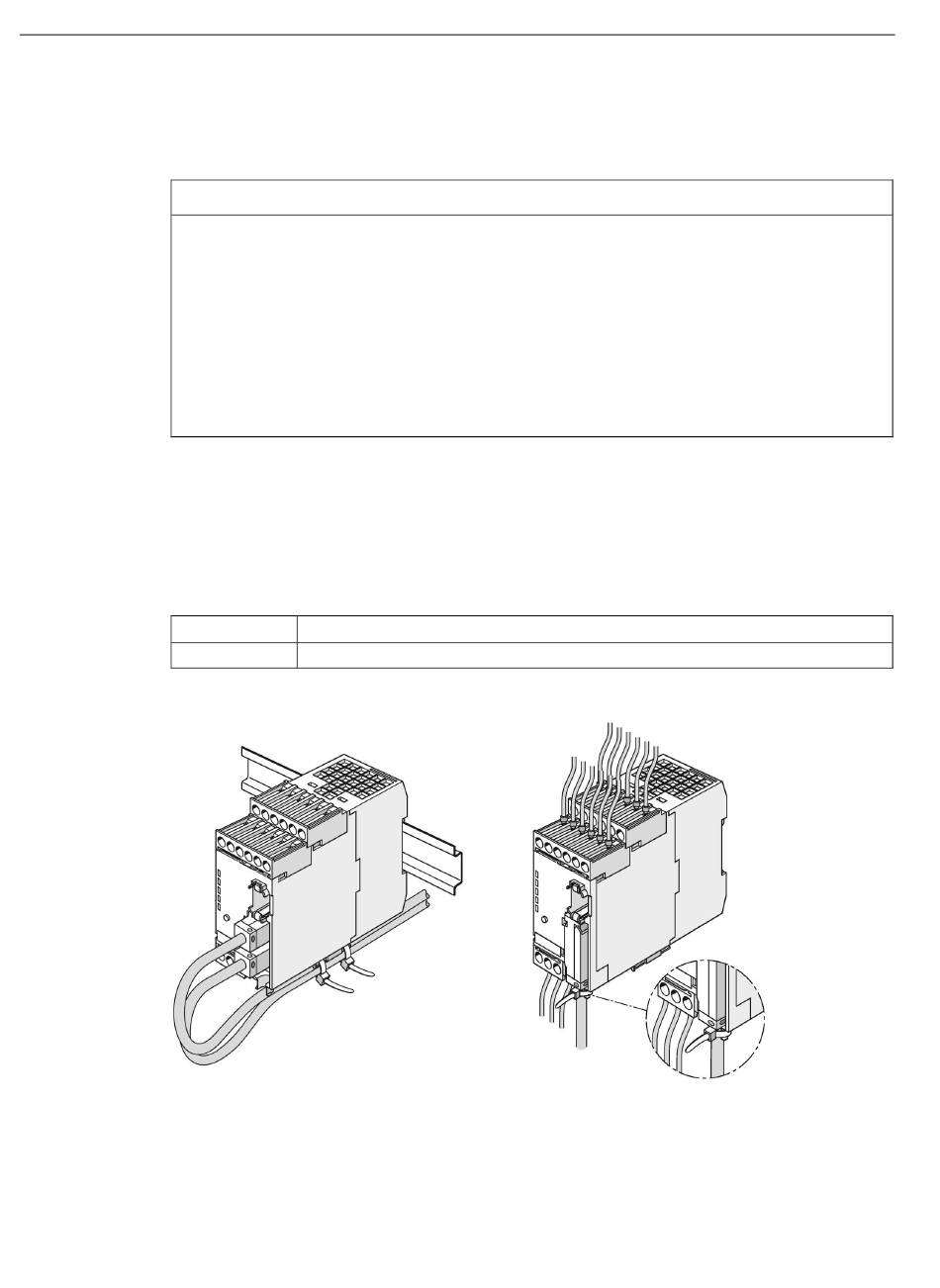

Figure 13-29 Raccordement du câble Ethernet à l'appareil de base
● avec connecteur IE FC RJ45 Plug 180 sur l'interface 1 et/ou l'interface 2 (à gauche)
● avec connecteur IE FC RJ45 Plug 90 sur l'interface 1 (à droite).
500
métallique robuste et connectique Fast Connect, pour câble IE FC 2x2 avec sortie de
câble à 180°, n° de référence 6GK1901-1BB10-2AA0 ou
métallique robuste et connectique Fast Connect, pour câble IE FC 2x2 avec sortie de
câble à 90°, n° de référence 6GK1901-1BB20-2AA0.
Raccordement du câble ETHERNET à l'appareil de base
Etape
Description
1
Raccordez le câble Ethernet à l'interface Ethernet 1 et/ou à l'interface Ethernet 2.
Manuel système, 10/2015, NEB631672703000/RS-AC/003
SIMOCODE pro PROFINET
