PRÉSENTATION DU LOGICIEL
3.4
Dispositions
Dispositions disponibles
Ultrasound Navigation propose les dispositions suivantes pour visualiser les données
échographiques en direct et les données échographiques en 3D. Une fois acquises, les données
s'ouvrent automatiquement dans la disposition qui convient, mais vous pouvez aussi sélectionner
une disposition dans le menu LAYOUTS.

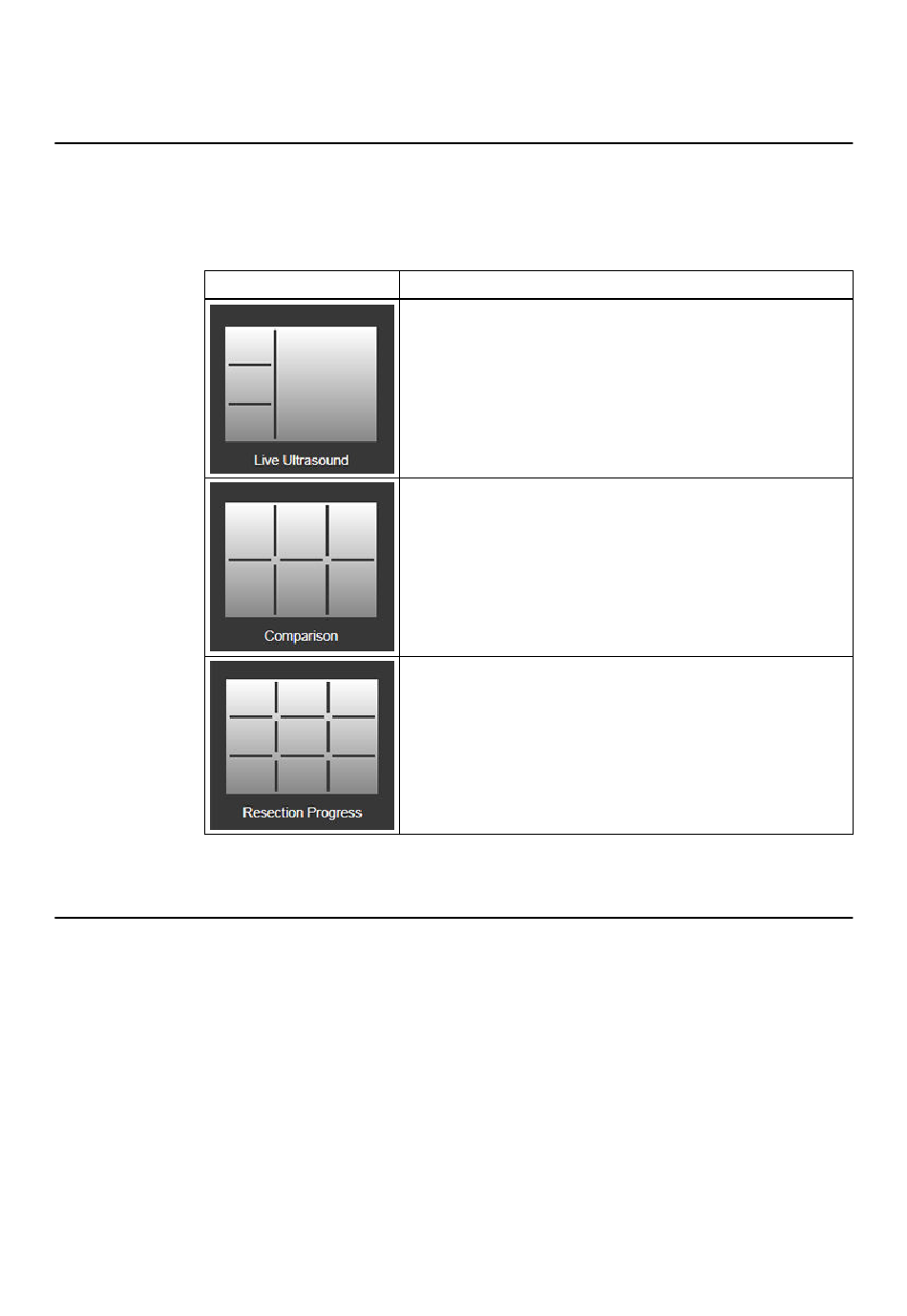

Disposition
REMARQUE : l'affichage de l'échographie en direct et des images reconstruites peut être différé
si le système est utilisé au maximum de ses capacités.
Liens connexes
Disposition d'une échographie en direct page 41
Disposition Comparison page 45
Disposition Resection Progress page 46
Guide d'utilisation du logiciel Rév. 1.0 Cranial IGS System Ultrasound Navigation Ver. 1.1
Explication
Côté droit : l'image échographique en direct est superposée aux
données du patient dans l'orientation de la sonde.
Côté gauche : le cône échographique est affiché par rapport aux
données du patient dans des vues axiale, coronale et sagittale.
Ligne du haut : affichage des données IRM/TDM.
Ligne du bas : affichage de l'échographie en 3D superposée sur
une IRM/TDM.
Les deux lignes affichent également les vues axiale, coronale et
sagittale.
Ligne du haut : affichage des données IRM/TDM.
Lignes du milieu et du bas : affichage des deux séries de données
échographiques en 3D les plus récentes superposées sur une
IRM/TDM.
Les deux lignes affichent également les vues axiale, coronale et
sagittale.
29
