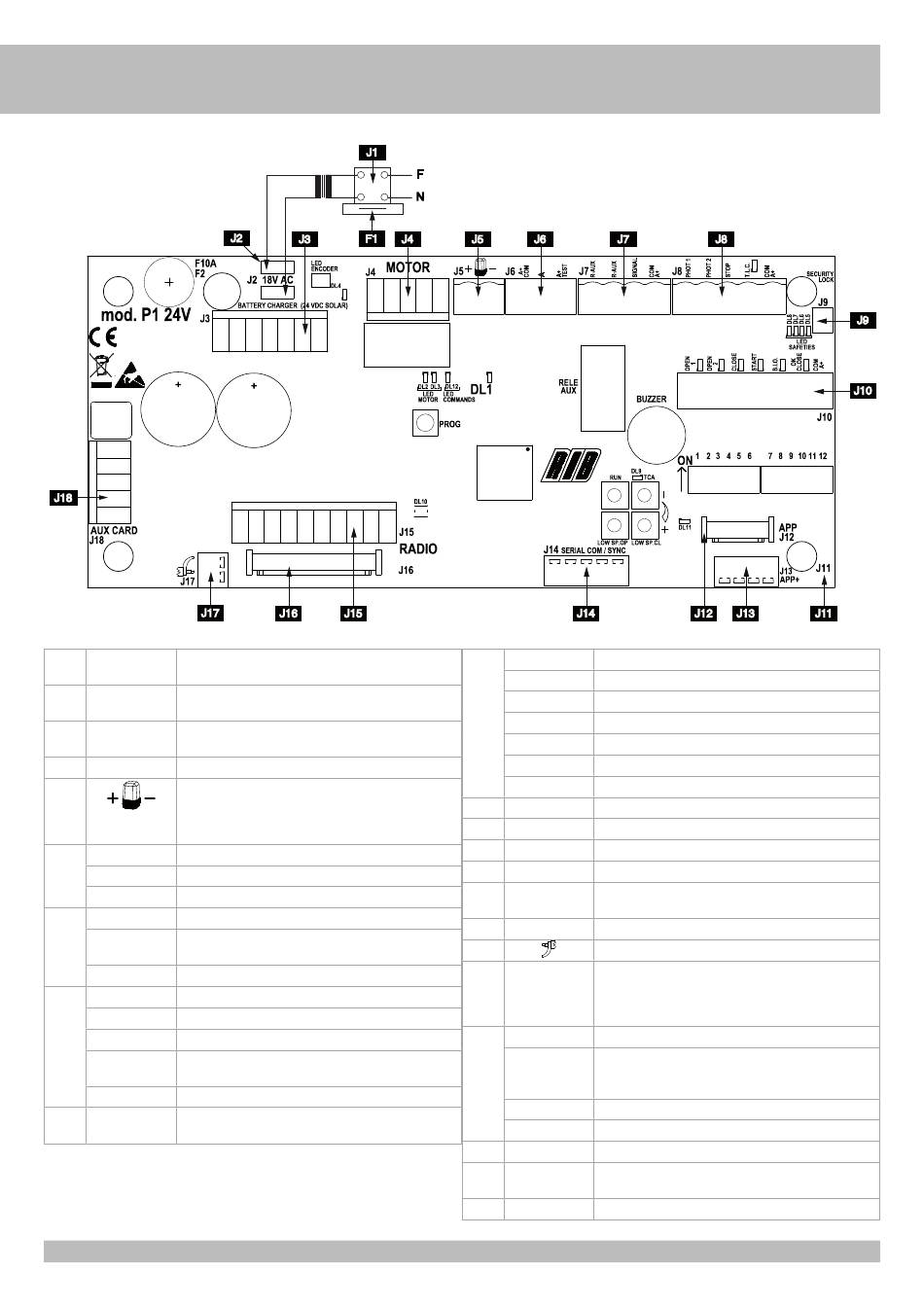

RIB PRESIDENT P1 24V-CRX Manuel page 8

I
J18
J1 N F Alimentazione 230Vac 50/60Hz - esterna alla scheda
(120V 60Hz a richiesta)
J2 SECONDARY Connettore per secondario trasformatore 18 Vac
TRANSFORMER
J3 BATTERY CHARGER Connettore per scheda di ricarica batteria a 24 Vdc (cod.
(24 V DC SOLAR ACG4774)
J4 MOTOR Connettore per motore 24 Vdc ed encoder 5 Vdc
J5 Collegamento lampeggiatore a 24 Vdc (cod. ACG7072)
Attenzione alle polarità.
NON FORARE LA TESTA DEL'OPERATORE PER FISSARE IL
LAMPEGGIATORE !
J6 A+ COM Positivo per alimentazione accessori 24 Vdc
A- Negativo per alimentazione accessori a 24 Vdc
A+TEST Positivo per alimentazione autotest fotocellule a 24 Vdc
J7 R-AUX Contatto relè AUX (NA) Max 700 W
SIGNAL Spia di barriera aperta, segnalazione funzionamento con
batteria e batteria scarica (24 Vdc 3W max)
COM A+ Comune dei contatti / Positivo 24 Vdc
J8 PHOTO 1 Contatto fotocellule 1 (NC)
PHOTO 2 Contatto fotocellule 2 (NC)
STOP Contatto impulso di stop (NC)
TLC Contatto sensore magnetico per controllo semaforo in modalità
PARK
COM A+ Comune dei contatti / Positivo 24 Vdc
J9 SECURITY LOCK Connettore per collegamento sicurezza sblocco manuale
(collegato in fabbrica - NON RIMUOVERE !)
J1
J2
F1
J3
J17 J16 J15
F
N
J4 J5 J6
J10 OPEN 1
OPEN 2
CLOSE
START
B.I.O.
OK CLOSE
COM A+
J11
J12 APP+
J13 APP
J14 SERIAL COM /SYNC Connettore per collegamento seriale
J15 RADIO
J16 RADIO
J17
J18 AUX CARD
RUN
TCA
LOW SP.OP.
LOW SP.CL.
PROG
F1 T 2 A
F2 F10 A
8
J7 J8
J14 J12 J13
Contatto impulso di apertura (NA) per entrare
Contatto impulso di apertura (NA) per uscire
Contatto impulso di chiusura (NA)
Contatto impulso singolo (NA)
Contatto orologio
Contatto di conferma di chiusura in modalità PARK
Comune dei contatti
Terminazione RS485 di J12
Connettore Scheda APP+
Connettore Scheda APP
Connettore per radio ricevitore RIB ad innesto con
alimentazione a 24 Vdc
Connettore per modulo radio ACG8069
Antenna radio
Connettore per scheda 1 relè (cod. ACQ9080) per gestione luce
di cortesia.
Connettore per scheda 3 relè (cod. ACQ9081) per gestione luce
di cortesia o gestione semafori.
Trimmer di regolazione dell'alta velocità
Trimmer di regolazione del tempo di attesa prima di avere la
chiusura automatica (di fabbrica NON ABILITATO E LED DL9
SPENTO)
Trimmer di regolazione della bassa velocità in apertura
Trimmer di regolazione della bassa velocità in chiusura
Pulsante per la programmazione
FUSIBILE DI PROTEZIONE TRASFORMATORE (esterno alla scheda
P1 24V)
Fusibile di protezione motore
J9
J10
J11
