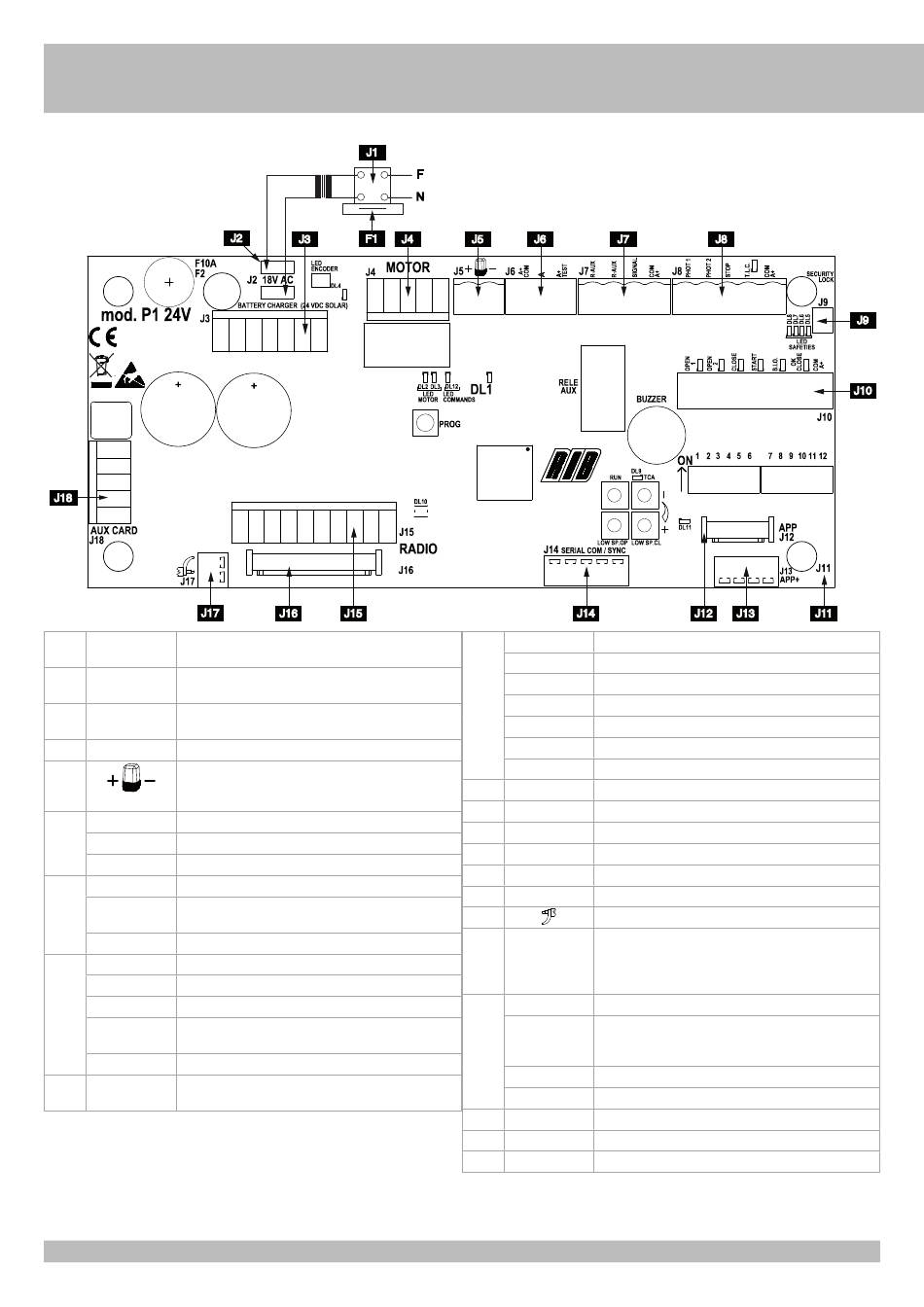

RIB PRESIDENT P1 24V-CRX Manuel page 19

J18
J17
J1 N F Alimentation 230Vac 50/60Hz - externe à la carte
(120 Vac 60 Hz sur demande)
J2 SECONDARY Connecteur pour le secondarie du transformateur 18 Vac
TRANSFORMER
J3 BATTERY CHARGER Connecteur pour carte de recharge batteries (cod. ACG4774 en
(24 V DC SOLAR option)
J4 MOTOR Connecteur pour moteur 24 Vcc et encodeur 5 Vcc
J5 Connecteur clignoteur 24 Vcc (cod. ACG7072)
NE PERCEZ PAS LA TÊTE DE L'OPÉRATEUR POUR FIXER LA LUMIÈRE
CLIGNOTANTE!
J6 A+ COM Positif 24 Vdc / Commun des contacts
A- Négatif alimentation des accessoires à 24 vcc
A+TEST Positif pour alimentation autotest photocellule à 24 vcc
J7 R-AUX Contact de relais auxiliaire (NO) Max 700 W
SIGNAL Voyant barriere ouvert, signal de fonctionnement avec batterie
et batterie faible (24 Vdc 3W max)
COM A+ Commun des contacts / Positif 24 Vdc
J8 PHOTO 1 Contact photocellules 1 (NF)
PHOTO 2 Contact photocellules 2 (NF)
STOP Contact de stop (NF)
TLC Contact de capteur magnétique pour le contrôle des feux de
signalisation en mode PARK
COM A+ Commun des contacts / Positif 24 Vdc
J9 SECURITY LOCK Connecteur pour micro-interrupteur déblocage manuel
(connecté en usine - NE PAS ENLEVER!)
J1
J2
F1
J3 J4
J16 J15
F
N
J5 J6
J14
J10 OPEN 1
OPEN 2
CLOSE
START
B.I.O.
OK CLOSE
COM A+
J11
J12 APP+
J13 APP
J14 SERIAL COM /SYNC Connecteur pour la connexion série
J15 RADIO
J16 RADIO
J17
J18 AUX CARD
RUN
TCA
LOW SP.OP.
LOW SP.CL.
PROG
F1 T 2 A
F2 F10 A
19
J7 J8
J12 J13
Contact poussoir d'ouverture 1 (NO) pour entrer
Contact poussoir d'ouverture 2 (NO) pour sortir
Contact de fermeture (NO)
Contact à une seule impulsion (NO)
Contact horloge (NO)
Contact pour confirmation de fermeture en mode PARK
Commun des contacts / Positif 24 Vdc
RS485 terminaison de J12
Connecteur de carte APP+
Connecteur de carte APP
Connecteur pour radio récepteur extérieur 24 Vcc
Connecteur pour modulo radio ACG8069
Antenne radio 433 MHz
Connecteur pour carte 1 relai (code ACQ9080) pour la gestion de
la lumière de courtoisie.
Connecteur pour carte 3 relai (code ACQ9081) pour la gestion de
la lumière de courtoisie ou la gestion des feux
Trimmer de réglage de la grande vitesse
Trimmer de réglage du temps d'attendue avant avoir la
fermeture automatique (DÉFAUT DÉSHABILITÉ ET LED DL9
ÉTEINT)
Régulation de la vitesse de ralentissement en ouverture
Régulation de la vitesse de ralentissement en fermeture
Bouton-poussoir pour la programmation
Fusible de protection transformateur (externe à la carte P1 24V)
Fusible de protection moteur
F
J9
J10
J11
