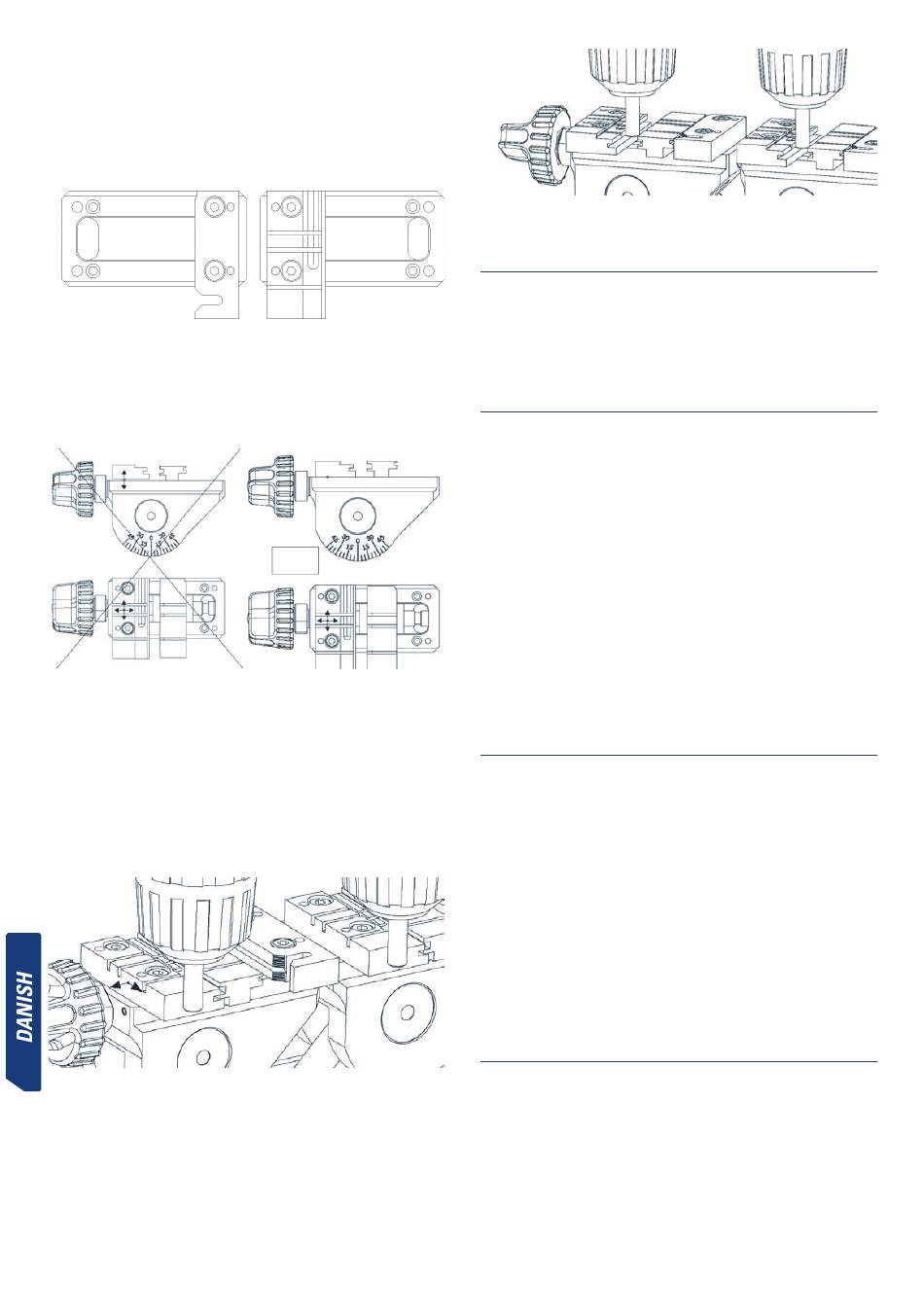

4.2.2 FIn JuSTERInG
Denne form for justering kræver en vis færdighed men til gengæld opnår man også en
meget mere nøjagtig justering af griberne.
Denne justering udføres på følgende måde:
1)
Den faste venstre griber på kæbens højre side og den faste højre griber på kæbens
venstre side kan ikke justeres da de sidder fast ved hjælp af en stift. man skal derfor
montere dem ved at føre dem igennem disse og derefter spænde dem fast med hver sin
skrue.
2)
Da der for hvert par gribere er en med en fast position, bør man justere den anden
i forhold til den som har den faste position.
3)
Skruerne til griberen som skal justeres, sættes på uden at skrue dem fast så gri-
beren kan bevæges med hånden dog uden at den kan løfte sig fra overfladen som den
støtter sig til.
4)
Ved hjælp af en kort indstikningsnøgle 1,5 drejer man griberens to regulerings-
skuer 1 gang rundt (de to skruer som sidder mellem kæbens håndtag og griberen som
skal justeres).
5)
Derefter monteres fræser-føler på redskabsholderen men omvendt (med skæres-
pidserne mod holderens indre). maskinens holdehoved sænkes og blokeres i en højde
så redskaberne er i berøring med gribernes sider.
6)
Følerens elektroniske justeringssystem igangsættes.
7)
Støt den ende af griberen som er fastspændt (den som har en fast position) mod
redskabets side. med hånden skubber man griberen som justeres i retningen af kæbens
håndtag og samtidig med at man fortsætter med at trykke griberen ind i den retning,
skubber man dens forreste del ind indtil den også rører siden af dens dertil hørende
redskab. I denne position,skrues griberens skruer løst på. Kontrollampen til følerens
elektroniske justeringssystem lyser når redskaberne er i berøring med med hver sin
griber.
8)
Den bevægelige griber adskilles fra griberen som justeres ved at dreje på kæbens
håndtag.
9)
Redskabet placeres på linje med et af kæbens spændeskruer og i denne position
støttes redskabet mod gribren som er spændt (den faste griber). mens man forsigtig
fastholder trykket mellem redskabet og griberen som er spændt (den faste griber),
spændes skruerne, som sidder på linje med redskabet og giberens passtift, forsigtigt
fast. på et tidspunkt tændes den anden kontrollampe på følerens elektroniske juste-
ringssystem. når det sker, bør fastspændingen af passtiften standses.
10) anbring redskabet som er tilpasset med gribrens anden spændeskrue og gentag
samme fremgangsmåde.
11) man bør sikre sig at griberne er justerede i disse to positioner (overfor spændes-
kruerne) og genjustere griberens position hvis det skulle være nødvendig ved at spænde
passtiften forsigtigt.
12) Efter endt justering skal griberens skruer spændes ordentligt fast.
13) Til sidst spændes griberens to passtifter. på den måde sikre man sig at fastgørel-
sen af griberen som er blevet justeret, før en højere konsistens.
4.3 UDSKIFTNING AF SIKRINGERNE
hvis maskinen ikke tænder når man trykker på startknappen, bør man efterse sikringer-
ne. Dette gøres på følgende måde:
1)
Sluk for maskinen og træk stikket ud.
2)
Tag sikringerne ud som sidder ved siden af hovedkontakten.
3)
check (brug evt. en tester) om en af sikringerne er gået og skulle dette være tilfæl-
det så skift den ud med en ny af samme type og værdi.
4.4 UDSKIFTNING OG/ELLER STRAMNING AF DRIVREM
Skal drivremmen strammes eller udskiftes, bør man gøre følgende:
1)
Sluk for maskinen og træk stikket ud.
2)
De 4 skruer (5) som holder beskyttelsesdækslet fast løsnes og tages ud. Skruerne
er placeret på højre, venstre, øverst og på bagsiden af dækslet. For at kunne tage bes-
kyttelsesdækslet ud skal man for inden trykke fræsrens blokeringsstang helt ned (E) til
dets stoppunkt.
3)
De 4 skruer (6) som holder motoren fast løsnes uden dog at tage dem helt ud.
4)
Kontramøtrikkens (7) 2 skruer løsnes en smule.
Stramning: Ved at dreje de to spændeskruer (8), flytter motoren sig mod den ba-
gerste del af maskinen. når man har opnået den ønskede stramning af drivrem-
men, spændes de to kontamøtrikker (7) og skruerne (6) som holder motoren fast
på igen.
Udskiftning: Drivremmens 2 spændeskruer (8) løsnes en smule. Den brugte dri-
vrem tages ud og udskiftes med en ny. Ved at dreje de to spændeskruer (8), flytter
motoren sig mod den bagerste del af maskinen. når man har opnået den ønskede
stramning af drivremmen, spændes de to kontramøtrikker (7) og skruerne (6) som
holder motoren fast på igen.
5)
holdehovedet s beskyttelsesdæksel påmonteres og spændes på igen.
Se Figur nr. 18
4.5 UDSKIFTNING AF MOTOR
motoren udskiftes på følgende måde:
1)
Sluk for maskinen ved at trykke på kontakten og træk stikket ud.
2)
De 4 skruer (5) som holder holdehovedets beskyttelsesskærm fast løsnes og tages
ud. Skruerne er placeret på højre, venstre, øverst og på bagsiden af dækslet. For at kun-
ne tage beskyttelsesskærmen ud, skal man for inden trykke fræserens blokeringsstang
(E) helt ned til dets stoppunkt.
3)
De 6 skruer (9) som holder motorens beskyttelsesskærm (F) fast, løsnes og tages
ud.
4)
Remmen (G) tages ud.
5)
motorens el-ledninger trækkes ud.
6)
De 4 skruer (6) som holder motoren fast skrues af.
7)
motoren tages ud.
8)
med en skruetrækker blokerer man motorens akse som sidder i dens nederste del
og remskiven (h) drejes rundt manuelt og tages ud (drejes mod venstre).
9)
De 4 skruer (10) som holder motorens skærm og underlag fast løsnes og tages ud.
10) monteringen af en ny motor gøres på samme måde men i omvendt rækkefølge.
Se Figur nr. 19
4.6 UDSKIFTNING AF DISPLAY OG TASTATUR
Dette gøres på følgende måde:
1)
Sluk for maskinen og træk stikket ud.
2)
De 4 skruer (5) som holder beskyttelsesdækslet fast løsnes og tages ud. Skruerne
er placeret på højre, venstre, øverst og på bagsiden af dækslet. For at kunne tage bes-
kyttelsesdækslet ud skal man for inden indsætte og trykke fræsrens blokeringsmøgle
(E) helt ned til dens stoppunkt.
3)
Fladkabelet som forbinder display-tastatur (K) med det elektroniske kort trækkes
ud.
4)
Display-tastaturet (K) vrikkes løs fra holdehovedets beskyttelsesskærm og tages
ud.
5)
monteringen af en ny display-tastatur gøres på samme måde men i omvendt
rækkefølge.
