Errebi DAKAR EVOLUTION Notice D'utilisation page 41

3.2.10 llaVE TB1p5
• utilizar la fresa-palpador F-22 / P-22.
• El amarre de la llave en la mordaza, se realiza utilizando su adaptador correspon-
diente.
- posicionar y amarrar los adaptadores sobre la mordaza.
- al colocar la llave, hay que tener cuidado de que quede bien plana, para que los
dos tallados queden por igual.
• Es preciso bloquear el palpador (desactivar el muelleo).
• Introducir el palpador dentro del canal de una letra. Bloquear el cabezal de la
máquina, y subir el palpador ligeramente para que no talone contra el adaptador.
• proceder al tallado.

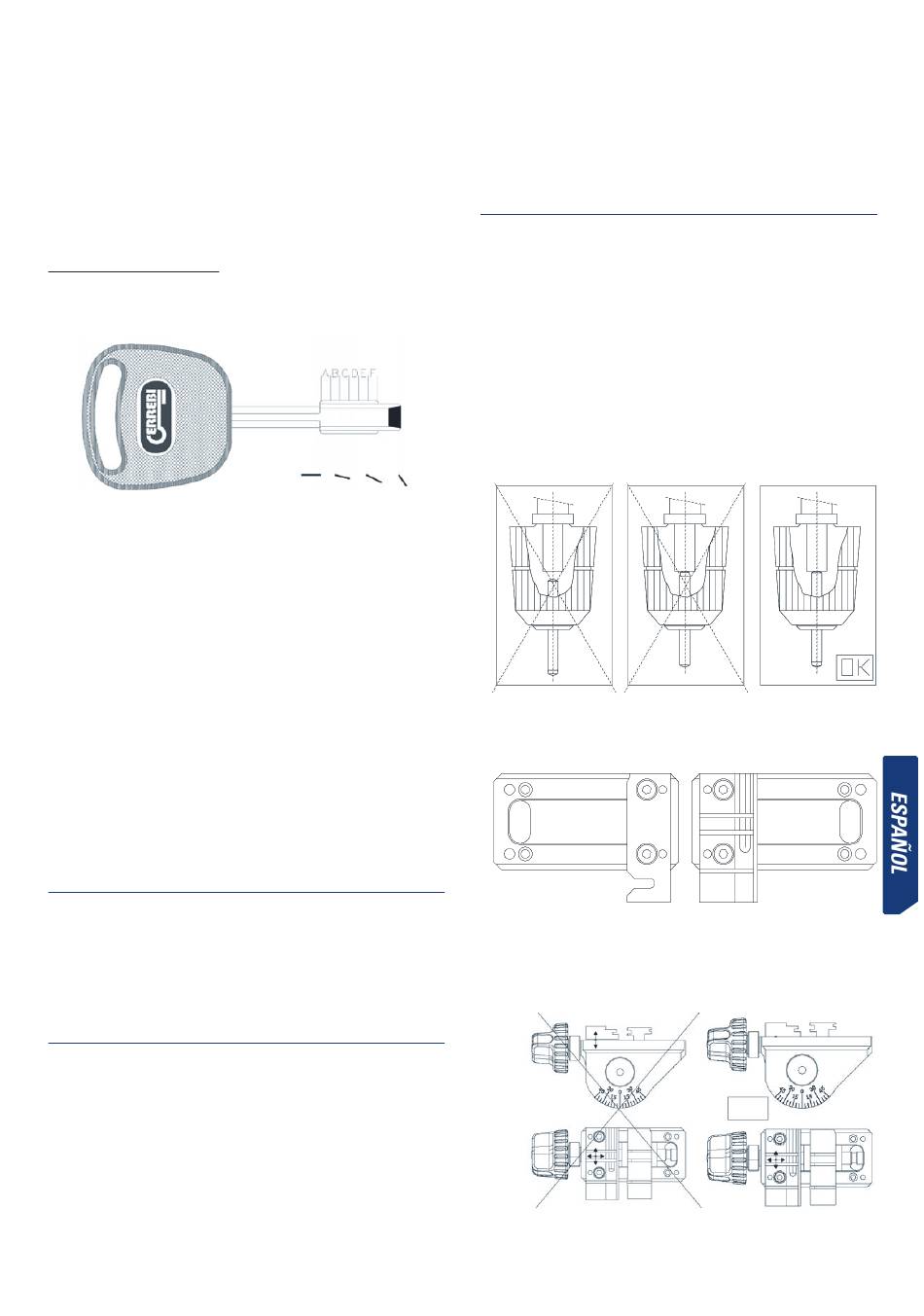

Ver Fig. 14
lectura del código de la llave original
• la llave original tiene 6 posiciones de duplicado, que están definidas mediante las
letras: a, B, c, D, E y F, según se muestra en la siguiente figura
• En cada una de las posiciones que posee la llave, existen 4 distintas combinacio-
nes posibles (definidas mediante números), que ahora señalamos y vamos a numerar:
• la "altura" n.º1, nos indica que no se debe duplicar. la posición n.º2 nos señala que
hay un pequeño rebaje en la llave y que cuando es algo mayor corresponde a la altura
n.º3. la altura n.º4 es el mayor de los rebajes de la llave.
• Entonces cogeríamos la llave y marcaríamos las combinaciones de cada una de las
6 posiciones, tal y como señalamos a continuación, a modo de ejemplo:
pOSIcIÓn a B
cOmBInacIÓn 3 4
nOTa: la serie de números de la combinación es el código de la llave.
3.2.11 llaVE mD13R.
• colocación especial en la mordaza. Ver figura.
Ver fig.15
3.2.12 llaVE TS14 Y TS12
• colocación especial en la mordaza. la llave TS14 se amarra como se indica en el
dibujo.
• la llave TS12 tiene la particularidad que para mecanizar el lado izquierdo se ama-
rra como la TS14 y para mecanizar el lado derecho hay que amarrar la llave por la parte
posterior de la mordaza (como en el caso de la mD13R).
Ver Fig. 16
4.- MANTENIMIENTO
a la hora de ejecutar cualquier operación de mantenimiento, es necesario cumplir los
siguientes requisitos:
1. nunca se debe efectuar ninguna operación con la máquina en marcha.
2. Se debe desconectar el cable de la conexión eléctrica.
3. Se han de seguir estrictamente las indicaciones del manual.
4. utilizar piezas originales de repuesto.
4.1 SUSTITUCIÓN DE LAS GARRAS DE LA MORDAZA
la mordaza de la máquina DaKaR EVOluTIOn dispone de tres parejas de garras (ga-
rra fija izquierda, garra fija derecha y garra móvil). En el caso de que alguna de ellas
resultase dañada, pueden reemplazarse por garras nuevas, de manera independiente.
para reemplazar la "garra fija izquierda" (a) o la "garra fija derecha" (B), basta con des-
enroscar los dos tornillos de amarre que la sujetan, y extraerlas tirando de ellas hacia
arriba. para montar las nuevas garras, actuar de manera inversa.
para reemplazar la "garra móvil" (c), hay que seguir los siguientes pasos:
1) Extraer con ayuda de un cutter o similar, la tapa negra de plástico que tiene la
maneta de la mordaza.
2) mientras se bloquea la contratuerca con una llave fija de 14, introducir una llave
allen de 5 por el orificio que ha quedado descubierto en la maneta de la mordaza, y
desenroscarla.
1 2 3 4
c D E F
1 2 4 2
3) posicionar la mordaza con un ángulo de inclinación de 45º, y girando manualmente
el husillo, extraerlo por uno de los laterales. una vez extraído el husillo, la garra móvil
queda liberada y ya la podemos retirar.
4) para montar la nueva garra móvil, actuar de manera inversa.
NOTA IMPORTANTE: cuando se reemplaza la garra fija izquierda o la garra fija de-
recha, siempre hay que hacer el reglaje de la pareja de garras que se ha reemplazado.
En cambio, si se reemplaza la garra móvil, no es necesario realizar ninguna operación
de reglaje en las garras.
Ver Fig. 17
4.2 REGLAJE DE LAS GARRAS
Siempre que se reemplaza la garra fija izquierda o la garra fija derecha, hay que hacer
el reglaje de la pareja de garras que se ha reemplazado. En cambio, el reemplazo de la
garra móvil no conlleva ninguna operación de reglaje en las garras.
Existen dos maneras diferentes de realizar el reglaje de las garras:
Reglaje nORmal
Reglaje de pREcISIOn
4.2.1 REGlaJE nORmal
Se trata de un reglaje rápido y sencillo, con el que conseguimos un reglaje aceptable
como para poder duplicar llaves con cierta precisión.
para realizar este reglaje, seguir los siguientes pasos:
1) amarrar los dos ejes de reglaje en sus correspondientes portaherramientas, de
forma que hagan tope en el interior del portaherramientas y que la parte cónica de los
ejes de reglaje queden en el exterior.
2) la garra fija izquierda del lado derecho de la mordaza, y la garra fija derecha del
lado izquierdo de la mordaza, no tienen posibilidad de regulación, ya que van posi-
cionadas mediante pasadores. por lo tanto, hay que montarlas guiándolas por sus
pasadores, y a continuación amarrarlas mediante sus correspondientes tornillos.
3) por lo tanto, sabiendo que en cada pareja de garras hay una que tiene su posición
fija, tenemos que reglar la otra garra respecto de la que tiene su posición fija.
4) colocar los tornillos de la garra a reglar, pero sin apretarlos. De forma que la garra
se pueda mover con la mano, pero que a su vez no tenga posibilidad de levantarse
respecto de la superficie donde va apoyada
5) proceder a reglar la garra:
5.1) Introducir el eje de reglaje del palpador, en el orificio nº1 de la garra.
5.2) hacer coincidir el eje de reglaje de la fresa, en el orificio nº1 de la otra garra.
5.3) Elevar el cabezal y realizar la misma operación, pero en el orificio nº2 de las
garras.
