INSTALLATION DES SUPPORTS

Les supports logent les capteurs inverseurs de sécurité en position fi xe et sûre de façon à ce que les capteurs
inverseurs de sécurité se fassent face de part et d'autre de la porte du garage, le faisceau n'étant pas à une hauteur de
plus de 15 cm (6 po) au-dessus du sol. S'assurer que l'ouvre-porte est hors tension.
Choisir l'une des installations suivantes.

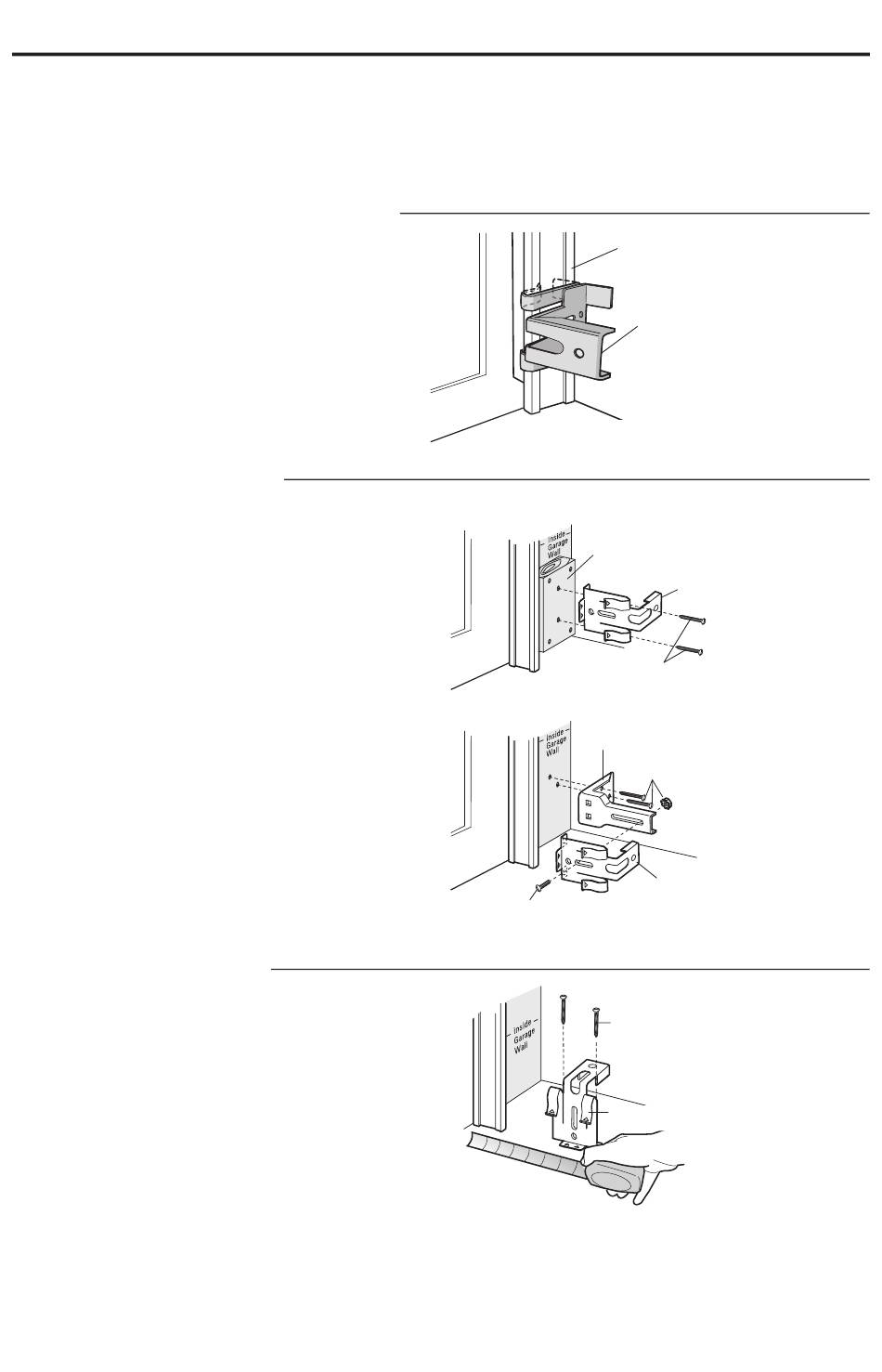

OPTION A : Installation du guide (recommandé)
1. Glisser les bras courbés sur le bord arrondi de
chaque guide de porte, avec les bras courbés
orientés vers la porte, et s'assurer que les supports
ne mesurent pas plus de 6 po (15 cm) de hauteur
par rapport au sol.
2. Enclencher le support en place contre le côté
du guide. Il doit reposer à plat, avec le rebord
embrassant le bord arrière du guide, comme
illustré.
Si votre guide de porte ne supporte pas solidement le
support, voir l'option B : Installation au mur
OPTION B : Installation au mur
1. Placer le support contre le mur, les biellettes
courbées étant dirigées vers la porte. S'assurer
qu'il y a un dégagement suffi sant et qu'aucun
obstacle ne brise le faisceau du capteur.
2. Si une profondeur supplémentaire est nécessaire,
un support d'extension (Modèle 041A5281-1) ou
des blocs en bois peuvent être utilisés. Voir la
section des accessoires.
3. Utiliser les trous de montage de support comme
gabarits pour positionner et percer deux avant-
trous de 3/16 po de diamètre sur le mur de chaque
côté de la porte, à une hauteur ne dépassant pas
15 cm (6 po) au-dessus du sol.
4. Fixer les supports au mur avec des tire-fond (non
fournis).
Si des supports de rallonge ou des blocs en bois sont
employés, régler les ensembles droit et gauche à la
même distance de la surface de montage. S'assurer
que les ferrures de porte ne sont pas obstruées.
Si l'option B ne fonctionne pas, voir l'option C :
Installation au sol
OPTION C : Installation au sol
1. Utiliser des blocs en bois ou des supports de
rallonge (Se reporter à la section Accessoires)
pour élever les supports de capteur de manière
à ce que les diffuseurs ne soient pas à plus de
15 cm (6 po) au-dessus du sol.
2. Mesurer soigneusement et placer les
assemblages droit et gauche à la même
distance du mur. S'assurer que les ferrures de
porte ne sont pas obstruées.
3. Fixer au sol à l'aide des ancrages en béton,
comme illustré.
Porte
Porte
Support de rallonge (voir la
section Accessoires)
Porte
(fourni avec le
support de rallonge)
Porte
19
Guide de
porte
Support de capteur
d'inversion de sécurité
Fixer le bloc de bois au mur avec
les tire-fond (non fournis).
Support de capteur d'inversion
de sécurité
Tire-fond (non fournis)
(fourni avec le support de rallonge)
Support de capteur
d'inversion de sécurité
Fixation avec ancrages en béton
(non fournis)
Support de capteur d'inversion de sécurité
