Installation
(suite)

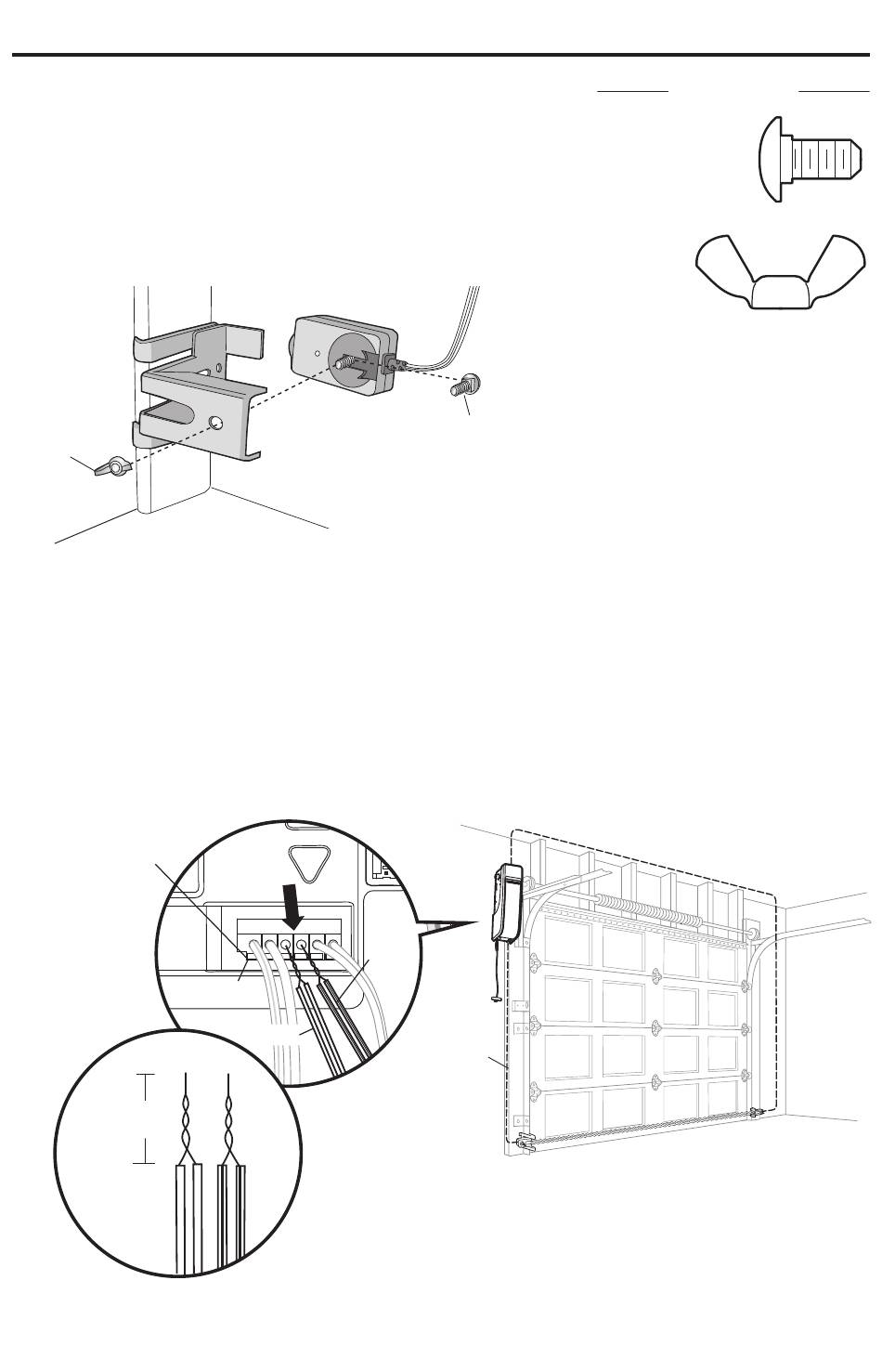

MONTAGE DES CAPTEURS D'INVERSION DE SÉCURITÉ
1. Glisser un boulon de carrosserie de 1/4 po-20 x 1/2 po dans la fente de
chaque capteur.
2. Utiliser des écrous à oreilles pour fi xer les capteurs d'inversion de sécurité
aux supports, les diffuseurs étant dirigés l'un vers l'autre de part et d'autre
de la porte. S'assurer que le diffuseur n'est pas obstrué par une rallonge de
support.
3. Serrer les écrous à oreilles à la main.
Porte
Écrou à
oreilles
CÂBLAGE DES CAPTEURS D'INVERSION DE SÉCURITÉ
1. Faire acheminer le fi l des deux capteurs vers l'ouvre-porte de garage. Fixer
solidement le fi l au mur et au plafond avec des agrafes (non fournies).
2. Dénuder 11 mm (7/16 po) d'isolation de chaque ensemble de fi ls. Séparer
les fi ls blancs et les fi ls noirs. Torsader les fi ls blancs ensemble. Torsader
les fi ls blanc/noir ensemble.
3. Sur l'ouvre-porte de garage, pousser la patte avec la pointe d'un tournevis
pour insérer les fi ls blancs dans la borne blanche et les fi ls blancs/noirs
dans la borne grise.
Pousser sur la
patte avec le
bout du
tournevis
11 mm
(7/16 po)
BLC/
NOIR
Patte
BLC
Écrou à oreilles
de 1/4 po-20
Boulon de
carrosserie
Fil
20
QUINCAILLERIE
Boulon de
carrosserie de 1/4
po-20 x 1/2 po (2)
(2)
