Installation
(suite)
5

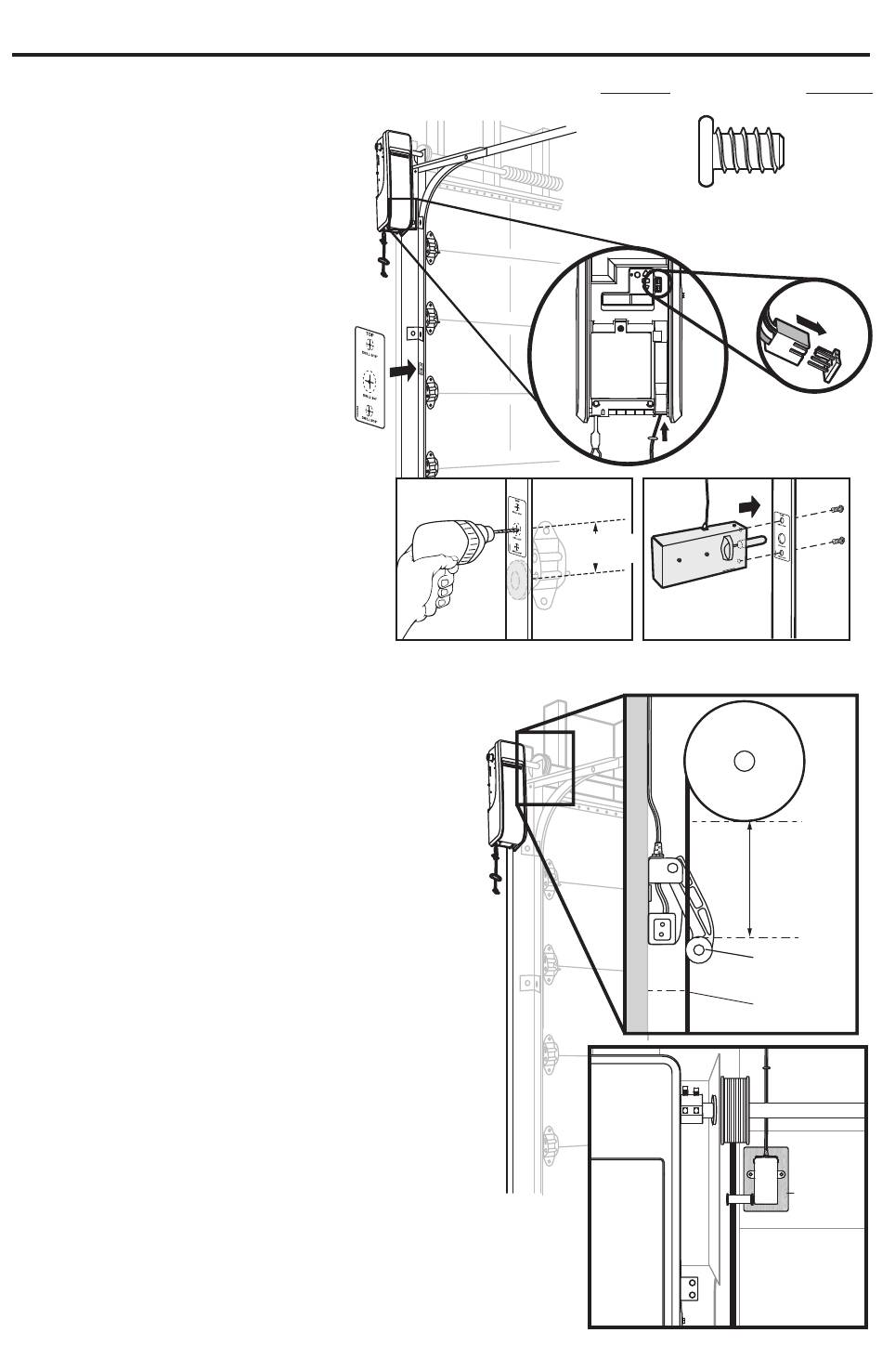

Installation de la serrure automatique de porte
1. Tirer sur la poignée de dégagement
manuel pour désengager la porte et
ouvrir la porte manuellement.
2. Nettoyer la surface du guide et fi xer le
gabarit du verrou sur le guide.
3. Percer des trous aux endroits marqués
sur le gabarit. Il peut être utile de
prépercer les trous avec une mèche
plus petite avant de passer aux
dimensions supérieures.
4. Fixer la serrure automatique de porte
sur l'extérieur du guide de la porte de
garage avec les vis 1/4 po-20x1/2 po
fournies.
5. Acheminer le fi l sur le mur vers
l'ouvre-porte de garage. Utiliser des
agrafes isolées pour fi xer le fi l à
plusieurs endroits.
6. Insérer le fi l dans la partie inférieure
de l'ouvre-porte de garage et brancher
le connecteur dans l'ouvre-porte de
garage.
Une serrure de porte secondaire peut être
installée du côté opposé de la porte en
suivant les instructions ci-dessus.
6
Fixation du moniteur de tension de câble (nécessaire)
La moniteur de tension de câble détecte tout jeu dans
les câbles de la porte de garage. Si du mou est détecté,
l'ouvre-porte de garage arrête la fermeture de la porte et
fait remonter la porte pour qu'elle reste ouverte. Le capteur
d'inversion de sécurité DOIT être raccordé et installé
correctement AVANT que l'ouvre-porte de garage n'entame
la fermeture de la porte.
Le moniteur de tension de câble doit être installé du même
côté que l'ouvre-porte de garage. Une installation à gauche
est confi gurée par défaut en usine.
1. Déterminer si le moniteur de tension de câble sera
installé du côté gauche ou droit de la porte.
2. Pour l'installation du côté gauche, passer à l'étape 3.
Pour l'installation du côté droit UNIQUEMENT, retirer le
circlip de l'axe du galet, déplacer le galet de l'autre côté
et réinstaller le circlip.
3. S'assurer que le câble de la porte est à environ 19 mm
(3/4 po) de la surface de montage.
4. Positionner le moniteur de tension de câble à 5-15 cm
(2 po à 6 po) du tambour et sur une surface de support
en bois.
- Caler ou ajouter un bloc en bois si nécessaire. Le
moniteur de tension de câble DOIT être affl eurant par
rapport à la surface de montage.
- Le galet du moniteur de tension de câble doit être
dépourvu d'obstacles.
REMARQUE : Aucun obstacle ne doit être présent et
empêcher le moniteur de tension de câble de se fermer
complètement lorsque du jeu est détecté.
1
2
3
14
IL VOUS FAUDRA
Vis 1/4 po-20 x
1/2 po (2)
5
4
Approx. 3"
Environ 3 po
(7.6 cm)
(7.6 cm)
6
Tambour
5 à 15 cm
(2 à 6 po)
Moniteur de
tension de
câble
Environ 19 mm
(3/4 po)
caler si
nécessaire
