Installation
(suite)
8

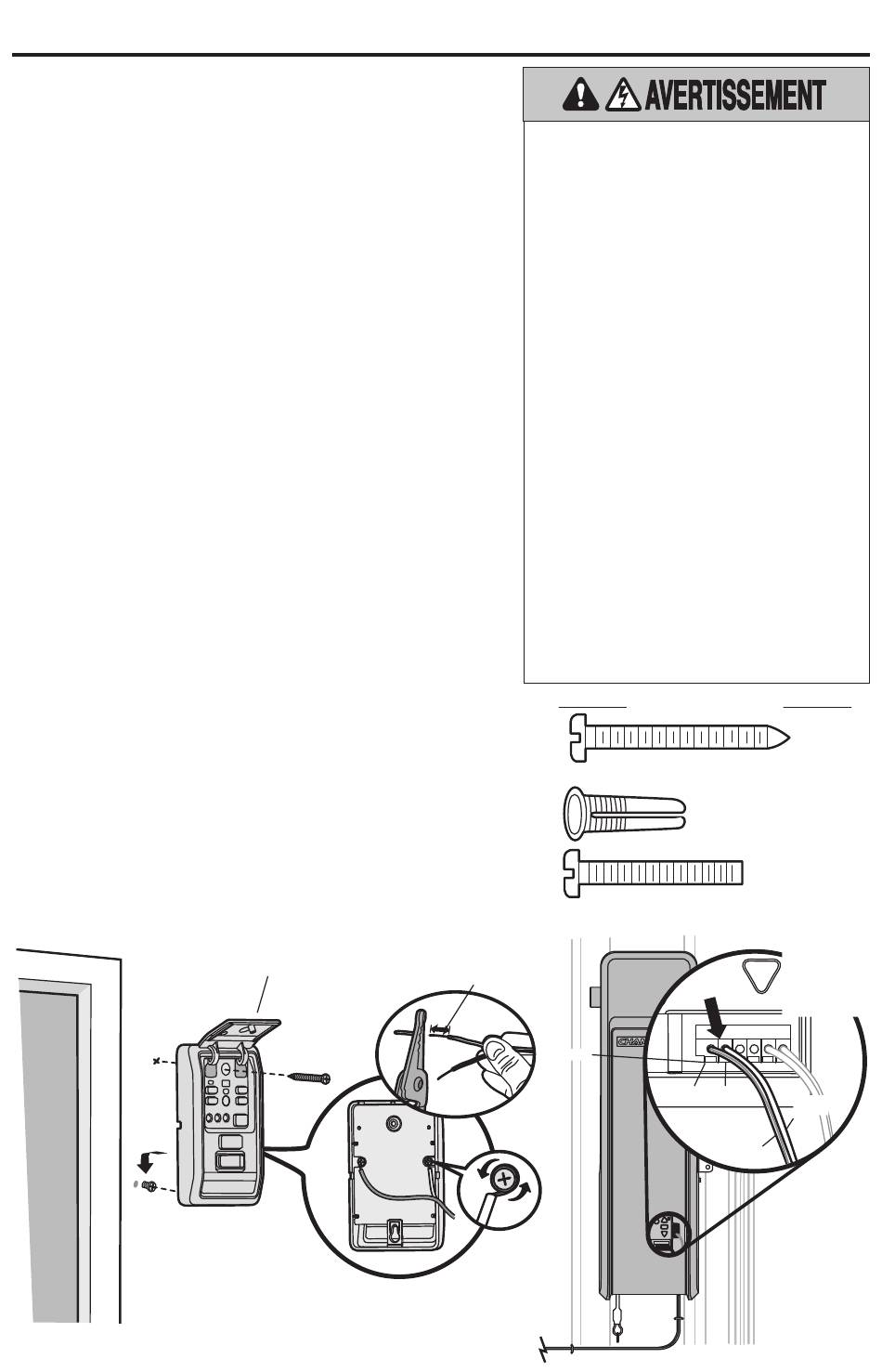

Installation de la commande de porte
Installer la commande de porte bien en vue de la porte de garage,
hors de portée des jeunes enfants à une hauteur d'au moins 1,5 m
(5 pi) du sol, des paliers, des marches ou de toute autre surface
adjacente sur laquelle on marche, et à l'écart de TOUTES les
pièces mobiles de la porte.
Pour les installations de boîte simple, il n'est pas nécessaire de
percer des trous ou d'installer des ancrages pour cloisons sèches.
Utiliser les trous existants de la boîte simple.
1. Dénuder 11 mm (7/16 po) d'isolation à l'extrémité du fi l, puis
séparer les fi ls.
2. Raccorder les fi ls à la commande de porte. S'assurer que la
polarité est correcte.
• Connecter le fi l rouge à la borne ROUGE.
• Connecter le fi l blanc à la borne BLC.
3. Marquer l'emplacement de l'orifi ce inférieur de montage et percer
un trou de 4 mm (5/32 po) de diamètre.
4. Visser la vis inférieure en laissant 3 mm (1/8 po) dépasser du mur.
5. Positionner le trou inférieur de la commande de porte sur la vis et
la glisser vers le bas jusqu'à ce qu'elle soit bien en place.
6. Soulever la barre-poussoir et marquer le trou supérieur.
7. Retirer la commande de porte du mur et percer un trou de 4 mm
(5/32 po) pour la vis du haut.
8. Positionner le trou inférieur de la commande de porte sur la vis et
la glisser vers le bas jusqu'à ce qu'elle soit bien en place. Fixer la
vis du haut.
9. Acheminer les fi ls blanc et rouge/blanc de la commande de porte
à l'ouvre-porte de garage. Fixer le fi l au mur et au plafond avec les
agrafes (cette directive ne s'applique pas à la boîte simple ou aux
installations précâblées).
10. Dénuder 11 mm (7/16 po) d'isolation à l'extrémité du fi l, près de
l'ouvre-porte de garage. Raccorder le fi l aux bornes à branchement
rapide de l'ouvre-porte de garage : blanc au blanc et blanc/rouge
au rouge.
11. Fixer la plaque-étiquette d'avertissement au mur, à côté de la
commande de porte.
REMARQUE : Ne PAS brancher l'alimentation et faire fonctionner
l'ouvre-porte de garage pour le moment. La porte se déplacera jusqu'à
la position complètement ouverte, mais ne reviendra pas à la position
fermée avant que les capteurs d'inversion de sécurité aient été
branchés et correctement alignés. Voir la page 18.
(à l'ouvre-
porte de
garage)
7
3
4
Barre-poussoir
6
8
5
Pour prévenir d'éventuelles BLESSURES
GRAVES, voire MORTELLES suite à une
électrocution :
• S'assurer que l'alimentation est coupée
AVANT d'installer la commande de la porte.
• Raccorder UNIQUEMENT à des fi ls basse
tension de 7 à 28 V.
Pour prévenir d'éventuelles BLESSURES
GRAVES ou MORTELLES par suite d'une
porte de garage qui se ferme :
• Installer la commande de porte bien en
vue de la porte de garage, hors de portée
des jeunes enfants à une hauteur d'au
moins 1,5 m (5 pi) du sol, des paliers,
des marches ou de toute autre surface
adjacente sur laquelle on marche, et à
l'écart de TOUTES les pièces mobiles de la
porte.
• Ne JAMAIS laisser des enfants faire
fonctionner les boutons-poussoirs de la
commande de porte ou les émetteurs de la
télécommande, ni jouer avec ceux-ci.
• Actionner la porte UNIQUEMENT lorsqu'on
la voit clairement, qu'elle est bien réglée et
que rien ne gêne sa course.
• Garder TOUJOURS la porte de garage bien
en vue jusqu'à sa fermeture complète.
Ne JAMAIS laisser personne croiser la
trajectoire d'une porte de garage qui se
ferme.
Vis 6AB x 1 ¼ po" (Installation standard) (2)
11 mm
(7/16 po)
1
Pattes
2
(à la commande
de porte)
16
IL VOUS FAUDRA
Chevilles pour
cloison sèche (2)
Vis 6-32 x 1 po
(précâblé) (2)
Pousser sur la
10
patte avec la
pointe d'un
tournevis pour
insérer ou
libérer le fil
Blanc
Rouge
BLC
BLC/RGE
9
