Préparation
(suite)
Votre garage est-il prêt?
Utiliser cette liste de contrôle pour déterminer si votre garage est compatible avec les exigences de l'ouvre-porte de
garage. Noter que vous pouvez installer l'ouvre-porte de garage sur le côté gauche ou droit de la porte de garage.
IMPORTANT : Votre garage DOIT respecter les exigences suivantes pour installer cet ouvre-porte afi n de garantir un
fonctionnement sûr et correct. Si votre porte ne respecte pas ces critères, choisir un autre modèle d'actionneur. Si
votre barre de torsion, votre source d'alimentation ou vos tambours ne respectent pas les exigences, contacter un
technicien formé en systèmes de porte.

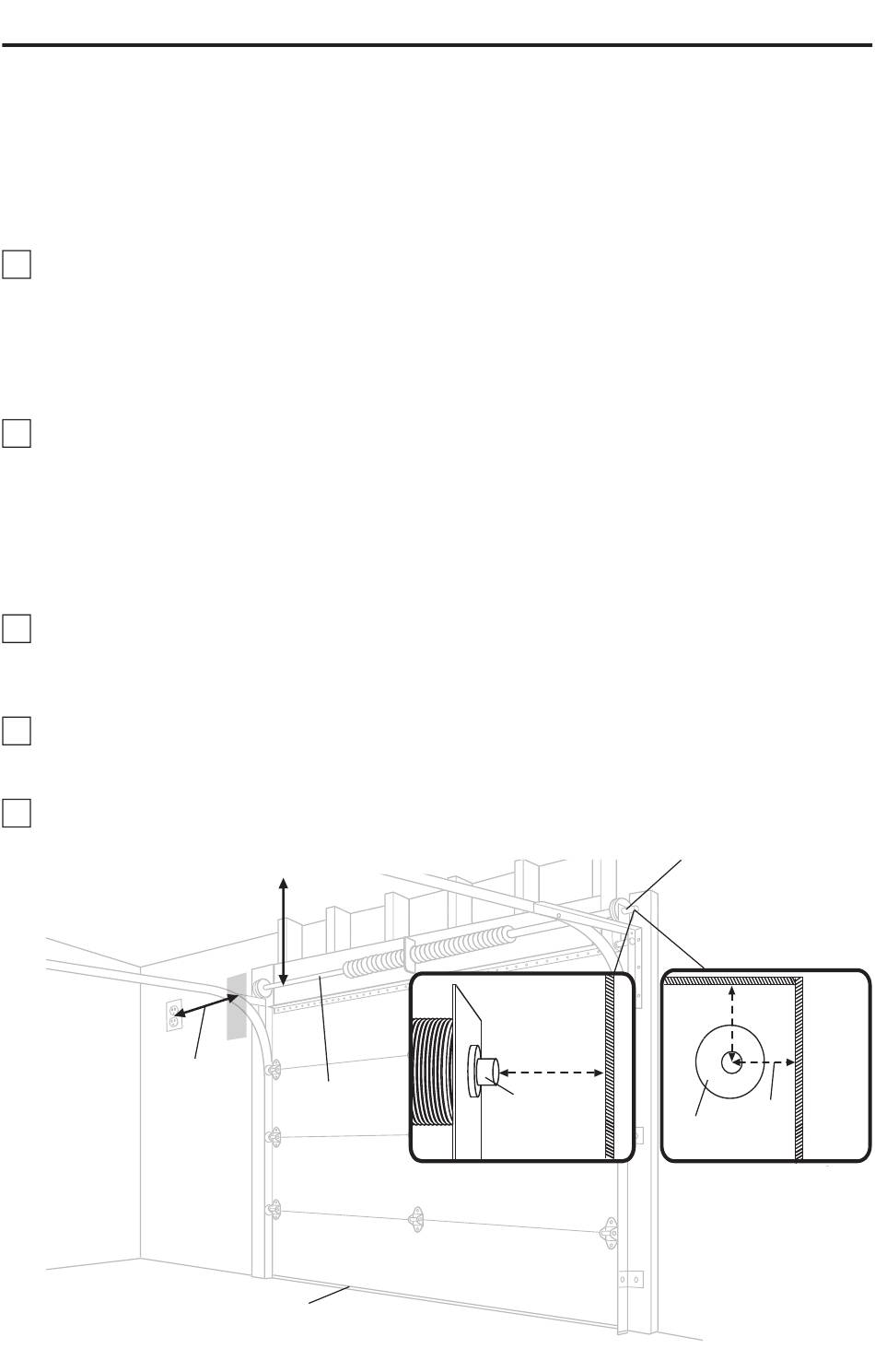

LISTE DE CONTRÔLE DES EXIGENCES
Porte de garage articulée :
• Porte articulée standard jusqu'à 4,3 m (14 pieds) de hauteur, mais uniquement d'une surface allant jusqu'à
180 pi²).
• Portes articulées standard jusqu'à 5,5 m (18 pieds) de largeur, mais d'une surface allant jusqu'à 180 pi²
(16,7 m 2 )
• Porte articulée à levée haute standard (jusqu'à 137,2 cm (54 po) de levage en hauteur)
• Tout écart entre le sol et le bas de la porte ne doit pas dépasser 6 mm (1/4 po). Sinon le système d'inversion de
sécurité pourrait mal fonctionner.
Barre de torsion et ressorts de torsion :
• La barre de torsion mesure 2,5 cm (1 po) de diamètre.
• La barre de torsion doit dépasser d'au moins 3,81 cm (1 ½ po) de la plaque d'appui et ne doit pas être
endommagée.
• La distance entre le plafond et le centre de la barre de torsion est 7,6 cm (3 po) ou plus.
• La distance entre le mur du garage sur lequel la barre de torsion est montée et le centre de la barre de torsion
est de 6,4 cm (2 1/2 po) ou plus.
• Un minimum de 21,6 cm (8,5 po) entre le mur latéral du garage (ou l'obstacle) et l'extrémité de la barre de
torsion.
T ambours :
• NON compatible avec les tambours à enroulement inverse.
• Doivent mesurer 10 à 15 cm (4 à 6 po) de diamètre.
• Des tambours de 7,6 à 9,9 cm (3 à 3,9 po) peuvent être utilisés sur les portes pesant jusqu'à 194 kg (430 lb).
Alimentation :
• Une prise électrique doit être accessible dans un diamètre de 1,83 m (6 pi) de la zone d'installation pour l'ouvre-
porte. La prise électrique doit fournir un courant de 120 V A. C. – 60 Hz UNIQUEMENT. Contacter un électricien
qualifi é si vous avez besoin d'installer une prise électrique.
L'ouvre-porte de garage précédemment installé a été complètement enlevé.
Plafond
Mur
Prise électrique
à moins de
1,83 cm (6 pi)
de l'ouvre-
porte
L'écart entre le sol et le
bas de la porte ne doit
pas dépasser 6 mm
(1/4 po)
La distance entre le plafond et la barre de
torsion est de 7,6 cm (3 po) ou plus
Barre de
torsion
21,6 cm
(8,5 po)
Barre de
torsion
Mur ou
obstruction
4
La barre de torsion doit
dépasser d'au moins
3,81 cm (1 1/2 po) de la
plaque d'appui
Plafond
7,6 cm
(3 po)
Mur
avec
34,29 cm
porte
Tambour
(13 1/2 po)
(2,5 po)
Vue latérale de la barre
de torsion
