Préparation
(suite)
Votre garage est-il prêt?
Utilisez cette liste de contrôle pour vérifier si votre garage est compatible avec les exigences de l'ouvre-porte de garage.
Notez que vous pouvez installer l'ouvre-porte de garage sur le côté gauche ou le côté droit de la porte de garage.
IMPORTANT : Votre garage DOIT répondre aux exigences suivantes pour installer cet ouvre-porte afin d'assurer
un fonctionnement sûr et correct. Si votre porte ne répond pas à ces critères, vous devez choisir un autre modèle
d'opérateur. Si votre barre de torsion, votre source d'alimentation et/ou vos tambours ne répondent pas aux
exigences, contactez un technicien qualifié en systèmes de portes.
LISTE DE CONTRÔLE DES EXIGENCES
Porte de garage sectionnelle
• Porte sectionnelle standard jusqu'à 4,3 m (14 pieds) de hauteur, mais seulement jusqu'à 16,7 m² (180 pieds carrés).
• Portes sectionnelles standard jusqu'à 5,5 m (18 pieds) de large, mais seulement jusqu'à 16,7 m² (180 pieds carrés).
• Porte sectionnelle standard à levage élevé (jusqu'à 137,2 cm [54 po])
• Tout écart entre le sol et le bas de la porte ne doit pas dépasser 6 mm (1/4 po). Sinon, le système d'inversion de
sécurité risque de ne pas fonctionner correctement.
Barre de torsion et ressorts de torsion :
• La barre de torsion a un diamètre de 2,5 cm (1 po).
• La barre de torsion doit dépasser d'au moins 3,81 cm (1-1/2 po) de la plaque d'appui et ne pas être endommagée.
• La distance entre le plafond et le centre de la barre de torsion est de 7,6 cm (3 po) ou plus.
• La distance entre le plafond et le centre de la barre de torsion installée et le centre de la barre de torsion est d'au
moins 6,4 cm (2,5 po).
• Un minimum de 21,6 cm (8,5 po) entre le mur latéral du garage (ou l'obstruction) et l'extrémité de la barre de
torsion.
Tambours :
• NON compatible avec les tambours à enroulement inverse.
• Le diamètre doit être de 10 à 15 cm (4 à 6 po).
• Les tambours de 7,6 à 9,9 cm (3 à 3,9 po) de diamètre peuvent être utilisés pour les portes jusqu'à 194 kg (430 lb).
Alimentation :
• Une prise électrique doit être accessible à moins de 1,83 m (6 pi) de la zone d'installation de l'ouvre-porte. La prise
doit être de 120 VCA - 60 Hz SEULEMENT. Contactez un électricien qualifié si vous devez installer une prise.
L'ouvre-porte de garage précédemment installé a été complètement retiré.

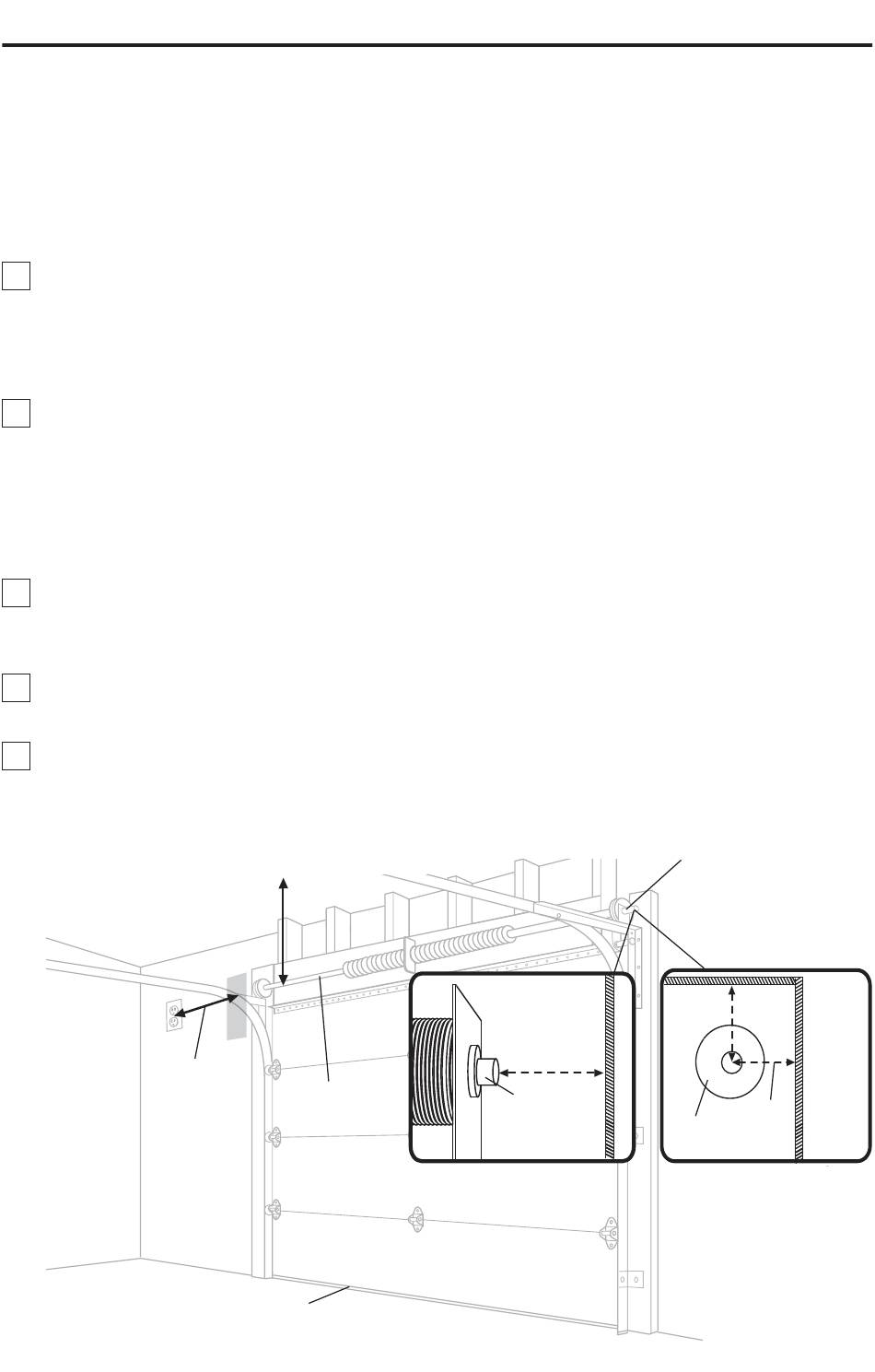

Plafond
Mur
Prise
électrique à
moins de
1,83 cm
(6 pi) de
l'ouvre-porte
Tout écart entre le sol et le
bas de la porte ne doit pas
dépasser 6 mm (1/4 po).
La distance entre le plafond et
la barre de torsion est de
7,6 cm (3 po) ou plus.
Barre de torsion
21,6 cm
(8,5 po)
Barre de
torsion
Mur ou
obstruction
48
La barre de torsion doit
dépasser d'au moins
3,81 cm (1-1/2 po) la
plaque d'appui et ne pas
être endommagée.
Plafond
7,6 cm
(3 po)
Mur
avec
63,5 mm
porte
Tambour
(2 1/2 po)
Vue latérale de la barre
de torsion
