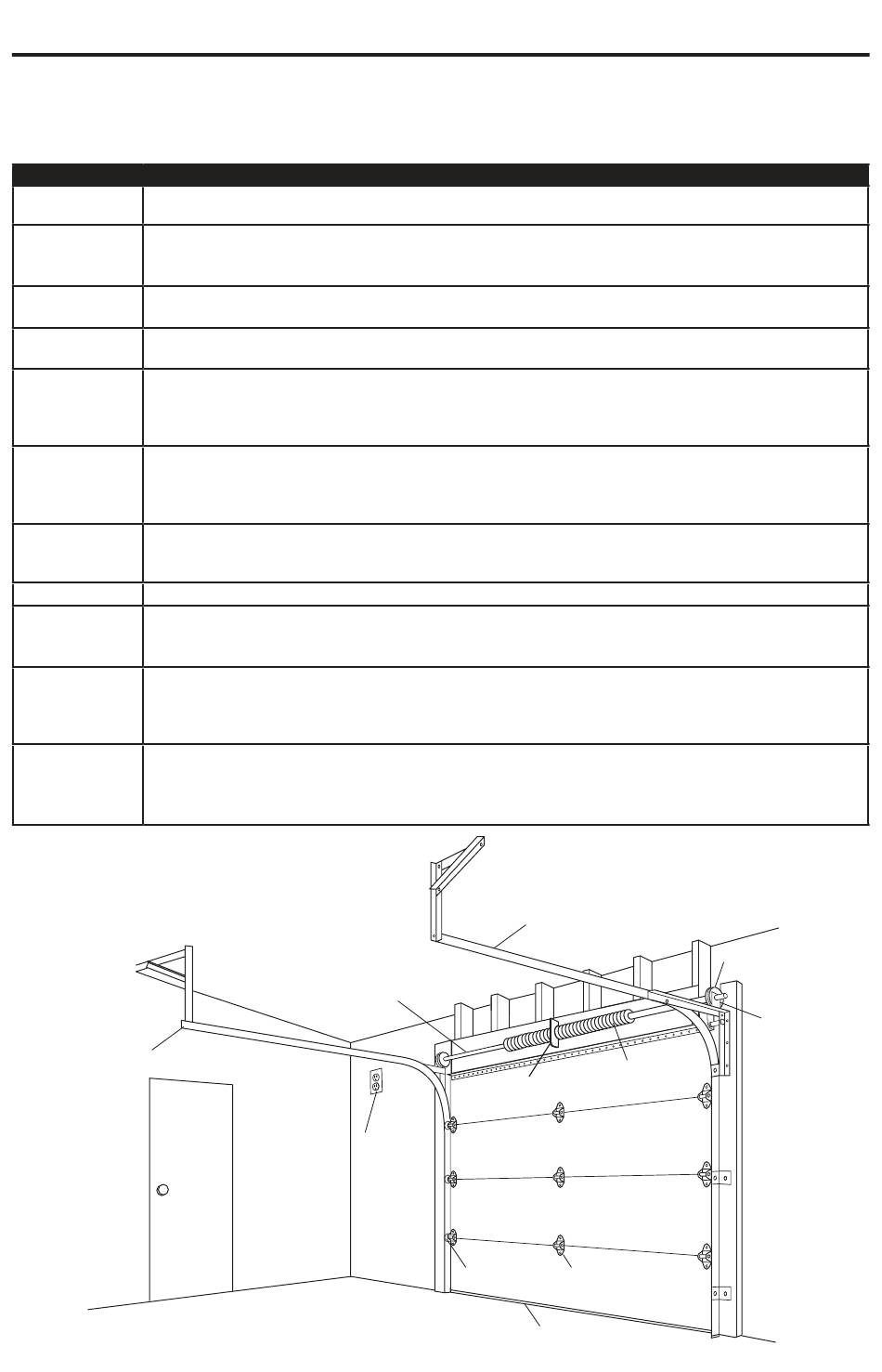

Glossaire

Voici quelques termes de base que vous pourrez rencontrer lors de la préparation et de l'installation de votre ouvre-
porte de garage.
Terme Définition
Plaque d'appui Elle sert de support à la barre de torsion. Le roulement et la plaque de montage sont généralement
situés au-dessus de la porte de garage.
Moniteur de Le moniteur de tension de câble détecte tout relâchement des câbles de la porte du garage. Si le
moniteur de tension des câbles n'est pas installé correctement, les câbles risquent d'être projetés
tension de
et d'entraîner une situation dangereuse. (Non illustré ci-dessous)
câble
Joint de porte Le joint de porte est situé au bas de la porte et permet d'empêcher les éléments extérieurs de pénétrer
dans le garage.
Tambour Les tambours sont des bobines rondes et rainurées sur la barre de torsion qui maintiennent les
câbles de porte en ordre.
Ressort Les ressorts de traction ne sont PAS compatibles avec cet ouvre-porte. Les ressorts de traction
sont généralement montés le long de la section horizontale du rail et s'étendent de l'avant de
d'extension
l'ouverture de la porte jusqu'à la suspension arrière. Les ressorts sont destinés à alléger la porte
afin que vous puissiez facilement l'ouvrir et la fermer à la main.
Porte Un type de porte de garage construit avec plusieurs panneaux qui glissent le long d'un rail à
l'intérieur du garage. Le rail monte verticalement le long du mur et dépasse de plusieurs
sectionnelle à
centimètres le haut de l'ouverture de la porte avant de rencontrer la courbe du rail. La distance
grande levée
étendue au-dessus du sommet de la porte de garage détermine la hauteur d'une levée haute.
Protector The Protector System
comme mesure de sécurité pour empêcher les blessures personnelles ou les dommages matériels
System
®
découlant de la fermeture d'une porte de garage. Voir aussi : Capteur d'inversion de sécurité.
Rouleau Petites roues qui permettent à la porte de monter et descendre le long du rail.
Capteur Les capteurs d'inversion de sécurité sont un ensemble d'yeux capteurs qui détectent les
d'inversion de obstructions sur la trajectoire de la porte de garage. Si un obstacle est détecté, les capteurs
sécurité indiquent à la porte d'inverser sa direction. (Non illustré ci-dessous)
Ressorts de Un ressort de torsion est un type de ressort qui contrebalance la porte de garage. Le ressort de
torsion est situé au-dessus de la porte, sur la barre de torsion. Les ressorts sont destinés à alléger la
torsion
porte afin que vous puissiez facilement l'ouvrir et la fermer à la main. Consultez un technicien qualifié
en systèmes de portes si vous devez régler ou remplacer les ressorts.
Barre de Une barre de torsion est une barre métallique horizontale montée au-dessus de la porte de garage.
torsion Les ressorts de torsion sont situés sur la barre de torsion. La plupart des barres de torsion sont
creuses, tandis que certaines sont pleines. Certaines barres de torsion solides peuvent avoir une
rainure appelée clavette qui s'étend sur toute la longueur de la barre.
Rail
se compose d'un ensemble de capteurs et de transmetteurs qui agissent
®
Barre de torsion
Prise
électrique
Plancher
Rail
Plaque d'appui
centrale
Porte sectionnelle
Charnière
Rouleau
Joint de porte
47
Tambour
Plaque
d'appui
Ressorts de
torsion
