Installation
(suite)
11
Raccordement de
l'alimentation
Pour éviter des diffi cultés pendant
l'installation, ne pas faire fonctionner
l'ouvre-porte de garage pour le moment.
Afi n de minimiser les risques de décharge
électrique, le cordon d'alimentation de l'ouvre-
porte de garage comporte une fi che à trois
broches, dont une de mise à la terre. Cette
fi che ne peut être branchée que dans une prise
de courant mise à la terre. Si la fi che ne peut
pas être branchée dans la prise de courant,
s'adresser à un électricien qualifi é pour faire
poser une prise de courant adéquate.
Deux options sont possibles pour raccorder
l'alimentation :
OPTION A : CÂBLAGE TYPIQUE
1. Brancher l'ouvre-porte de garage dans une
prise de courant mise à la terre.
2. NE PAS faire fonctionner l'ouvre-porte de
garage pour le moment.

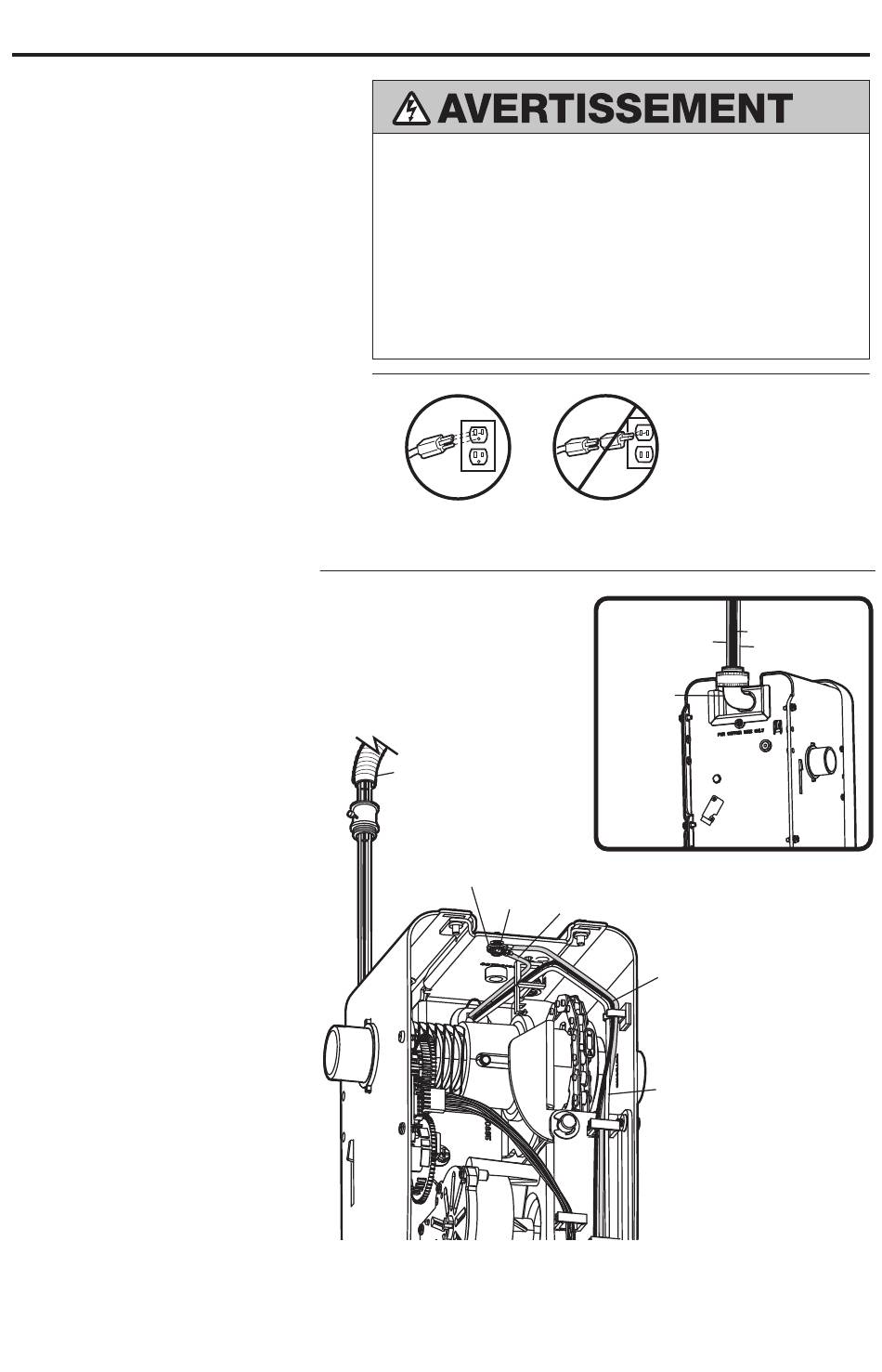

OPTION B : CONNEXION DU CÂBLAGE
PERMANENT
Si les codes municipaux exigent une
installation électrique permanente,
procéder comme suit.
1. Pour procéder à un branchement
permanent par le trou de 7/8 po pratiqué
à l'arrière de l'ouvre-porte de garage
(conformément au code local) :
2. S'assurer que l'ouvre-porte est hors
tension et couper le courant au circuit.
3. Retirer l'ouvre-porte de garage de la barre
de torsion, enlever des vis du couvercle et
mettre ce dernier de côté.
4. Couper le cordon électrique à 15,2 cm
(6 po) au-dessus du protecteur de
cordon.
5. Pincer le protecteur de cordon et le
pousser dans l'ouvre-porte de garage,
puis retirer le protecteur du cordon
électrique.
6. Installer un conduit de 90° (non fourni)
ou un adaptateur souple pour câble (non
fourni) à l'orifi ce de 7/8 po. Réinstaller
l'ouvre-porte de garage sur la barre de
torsion.
7. Faire passer les fi ls dans le conduit, les
couper à la bonne longueur et dénuder
l'isolant.
8. Dénuder 1,3 cm (1/2 po) d'isolant des fi ls
noir, blanc et vert existants.
9. Raccorder le cordon au fi l noir et le
neutre au fi l blanc avec des capuchons de
connexion (non fournis). Connecter le fi l
de mise à la terre sur la vis verte de terre.
10. Fixer correctement les fi ls avec des
attaches en plastique pour qu'ils n'entrent
pas en contact avec les pièces mobiles.
11. Remettre le couvercle.
Pour éviter toute BLESSURE potentielle GRAVE voire MORTELLE
par électrocution ou brûlure :
• S'assurer que l'ouvre-porte est hors tension et couper
l'alimentation du circuit AVANT de retirer le couvercle pour
procéder à un branchement permanent.
• L'installation et le câblage de la porte de garage DOIVENT être
conformes à TOUS les codes électriques et du bâtiment locaux.
• Ne JAMAIS utiliser un cordon prolongateur ou un adaptateur
bifi laire ni modifi er la fi che de QUELQUE manière que ce soit
pour l'insérer dans la prise. S'assurer que l'ouvre-porte est mis
à la terre.
WRONG
RIGHT
CORRECT
Conduit de
câbles flexible
Languette de
Vis de
mise à la terre
mise à la
terre verte Fil de mise à la terre
21
INCORRECT
Fil vert
Adaptateur
de 90°
(non
fournie)
VUE ARRIÉRE
Fil noir du cordon
d'alimentation
Fil blanc du cordon
d'alimentation
Fil noir
Fil blanc
