INSTALLATION
» ASSEMBLEZ LE DUPPORT DE POTEAU DE LA BARRIÈRE (POIGNÉE OUVERTURE) + FIXATION DES SUPPORTS
Toutes les illustrations des pages suivantes montrent une
installation représentative d'une barrière gauche. Pour des
installations « Pousser pour ouvrir », reportez-vous aux
instructions sur le kit 50-19503 s'y rapportant.

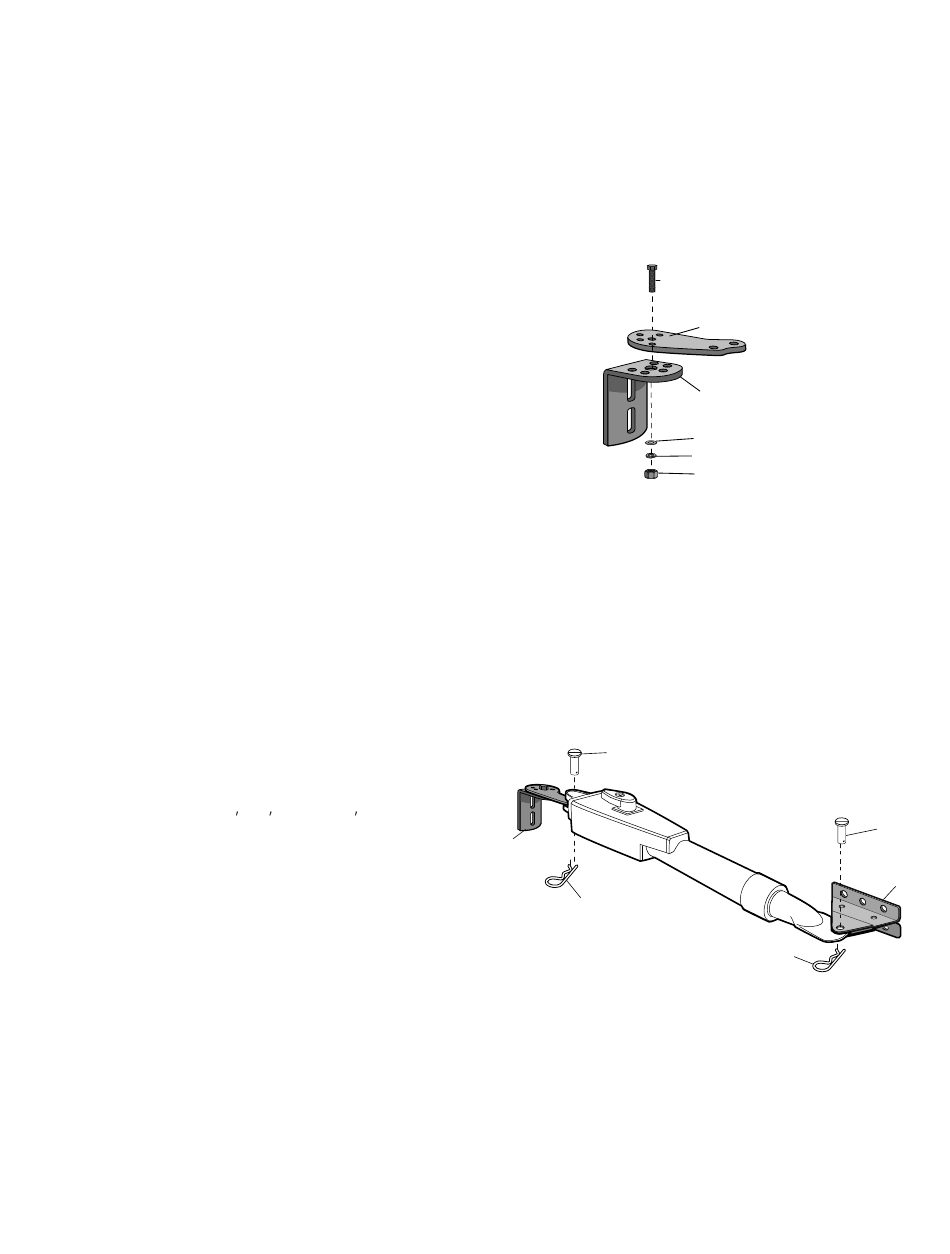

ASSEMBLEZ LE DUPPORT DE POTEAU DE LA BARRIÈRE
(POIGNÉE OUVERTURE)
1
Assemblez le support de poteau de barrière en plaçant le support pour ouvrir en tirant
sur le support de poteau.
2
Insérez un boulon dans les deux supports et serrez à l'aide d'une rondelle, d'une
rondelle de blocage et d'un écrou.

FIXATION DES SUPPORTS AU BRAS

1
Fixez sur le poteau le support du système de fermeture en utilisant les broches et les
bagues de retenue.
2
Fixez le support de barrière au bras à l aide d une goupille et d une bague de retenue
en épingle à cheveux.
AU BRAS
1
2
1
Goupille
l'ensemble
de support
de poteau
de barrière
Bague de
retenue
13
Boulon hexagonal 3/8 po
Hex Bolt 3/8"
Support de la
Extension
poignée d'ouverture
Bracket
Support du montant
Post Bracket
Rondelle
Washer
Rondelle-frein
Lock Washer
Écrou
Nut
2
Bague de
retenue
Goupille
Support pour
la porte
