9.0 - BOMBA DOSIFICADORA CON MICROCONTROLADOR SERIE EXACTUS VFT/MBB
La bomba está dotada de un moderno microcontrolador que ha permitido la realización de un dispositivo electrónico
sumamente compacto y fiable.

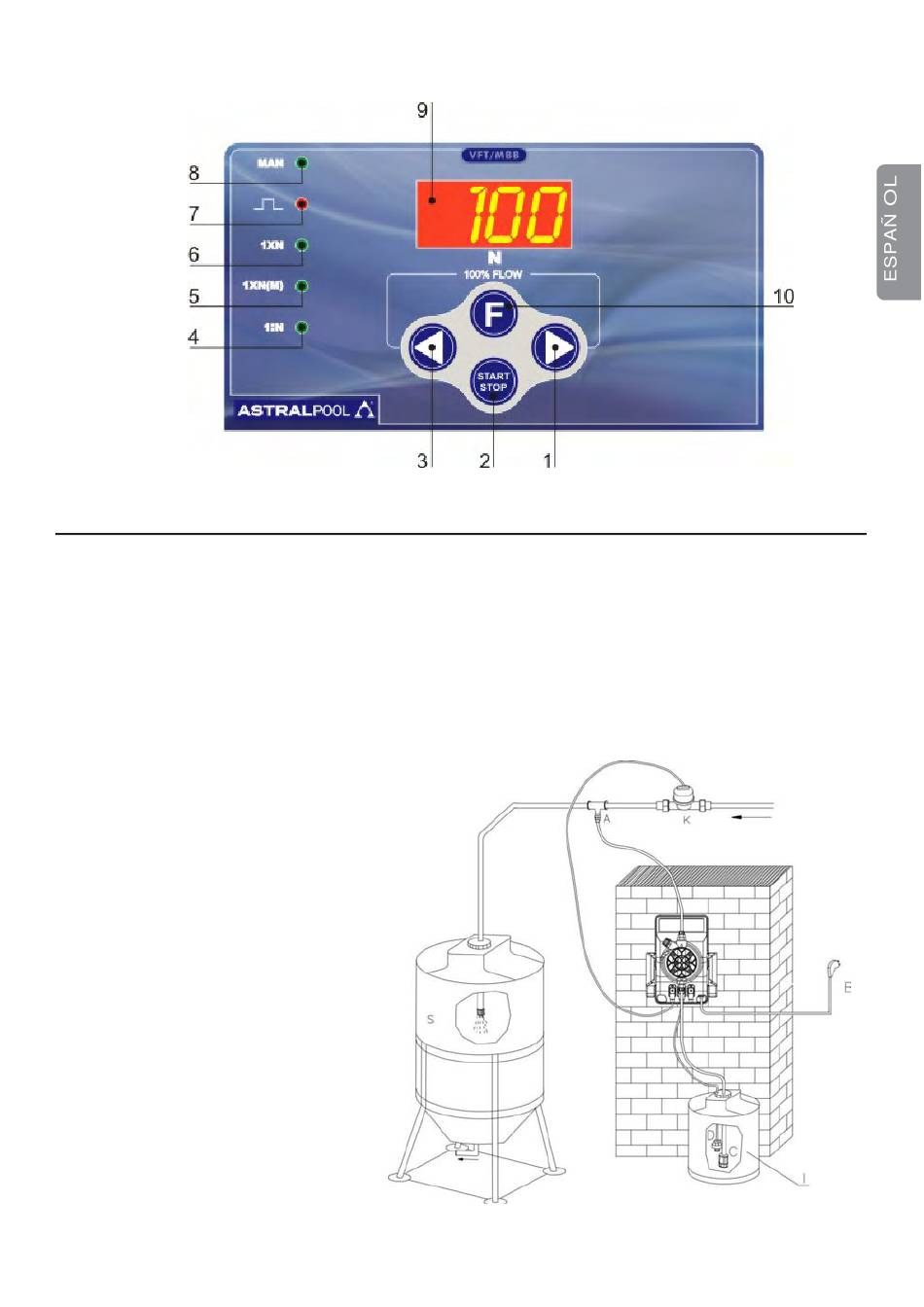

9.1 - MANDOS (Fig. 18)
1 - Tecla de incremento de valores
2 - Tecla BOMBA ALIMENTADA/STAND BY
3 - Tecla de reducción de valores
4 - LED "verde" función 1:N
5 - LED "verde" función 1XN(M)/caudalimetro
6 - LED "verde" función 1XN/modo manual
7 - LED "rojo" indicación de inyecciones
8 - LED bicolor "verde/rojo" bomba alimentada/stand by
9 - Visualizador 7 unidades
10 - Tecla de seleccion funciónes "F"
19.2 - ESQUEMA TIPICO DE INSTALACIÓN (Fig. 19)
A Empalme de inyeccion
B Presa de alimentación eléctrica
C Filtro
D Sonda de nivel
I Estanque con aditivo
K Contador lanzador de impulsos
S Estanque de la instalación

9.3 - EQUIPO

• 1 tubo de aspiración en PVC tipo cristal
transparente flexibile de 2m
• 1 tubo de inyección de polietileno
2m semirrígido blanco
• 1 válvula de inyección 3/8" BSP m
• 1 filtro
• 1 manual de instrucciones
• 1 tubo de purga en PVC transparente flexible

9.4 - CONTROL DE NIVEL

La bomba dosificadora està predispuesta
por el control de nivel. Cuando falta el
aditivo en el tanque, sobre la pantalla (9)
AL1
aparece " " y la bomba se para. El
intervención del control de nivel es retardado de
5 segundos para evitar inseguridad debidas a la
oscilación nivel del aditivo.
EXACTUS VFT/MBB
• 1 5 •
Fig. 18
Fig. 19
