français
Montage des dispositifs de
sécurité

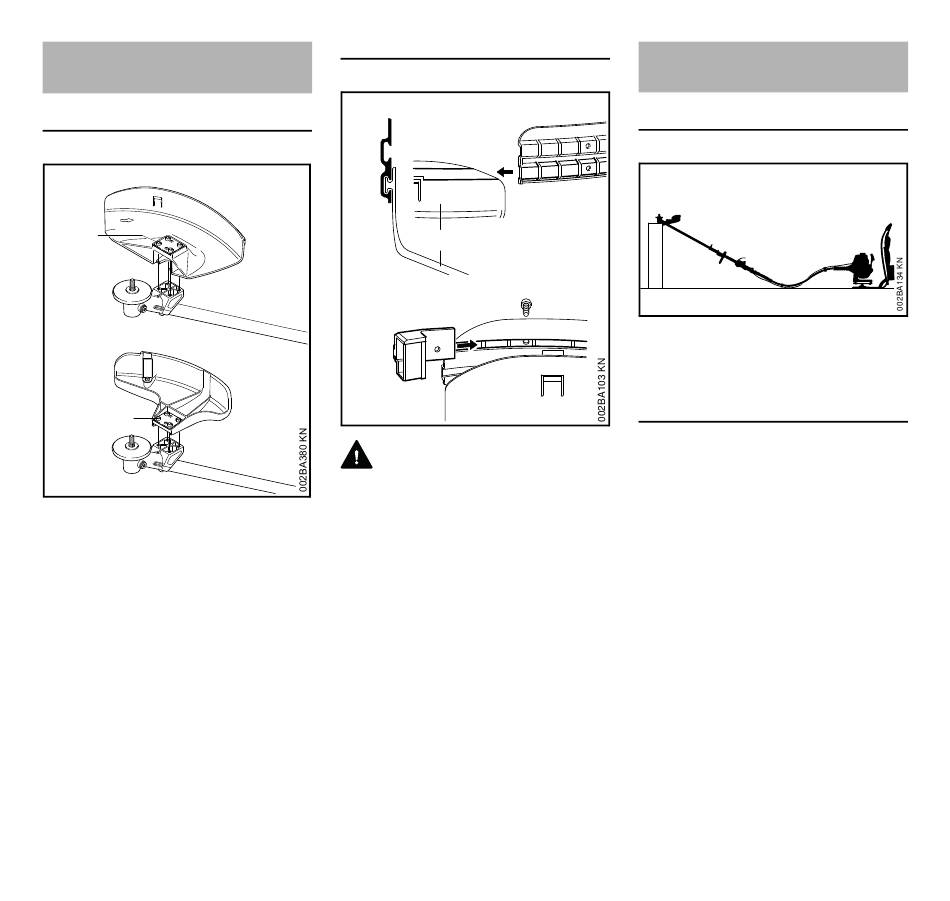

Montage du capot protecteur
1
3
2
3
1 Capot protecteur pour outils de
fauchage
2 Capot protecteur pour têtes
faucheuses
Les capots protecteurs (1) et (2) se
fixent de la même manière, sur le
réducteur.
Poser le capot protecteur sur le
N
réducteur ;
visser et serrer les vis (3).
N
60
Montage du tablier et du couteau
4
4
1
5
AVERTISSEMENT
Ces pièces doivent être montées sur le
capot protecteur (1) lorsqu'on utilise des
têtes faucheuses.
Glisser la rainure de guidage
N
inférieure du tablier (4) sur le rebord
du capot protecteur (1) jusqu'à ce
que le tablier s'encliquette ;
glisser le couteau (5) dans la
N
rainure de guidage supérieure du
tablier et le faire coïncider avec le
premier trou de fixation ;
visser et serrer la vis.
N

Montage de l'outil de coupe

Préparation de la débroussailleuse
Poser la débroussailleuse – tube
N
avec prise pour outil de coupe
orientée vers le haut.
Pièces de fixation pour outils de coupe
Le jeu de pièces joint pour la fixation de
l'outil de coupe diffère suivant l'outil de
coupe livré avec l'équipement de
première monte d'une machine neuve.
FR 450, FR 480
