Assemblage

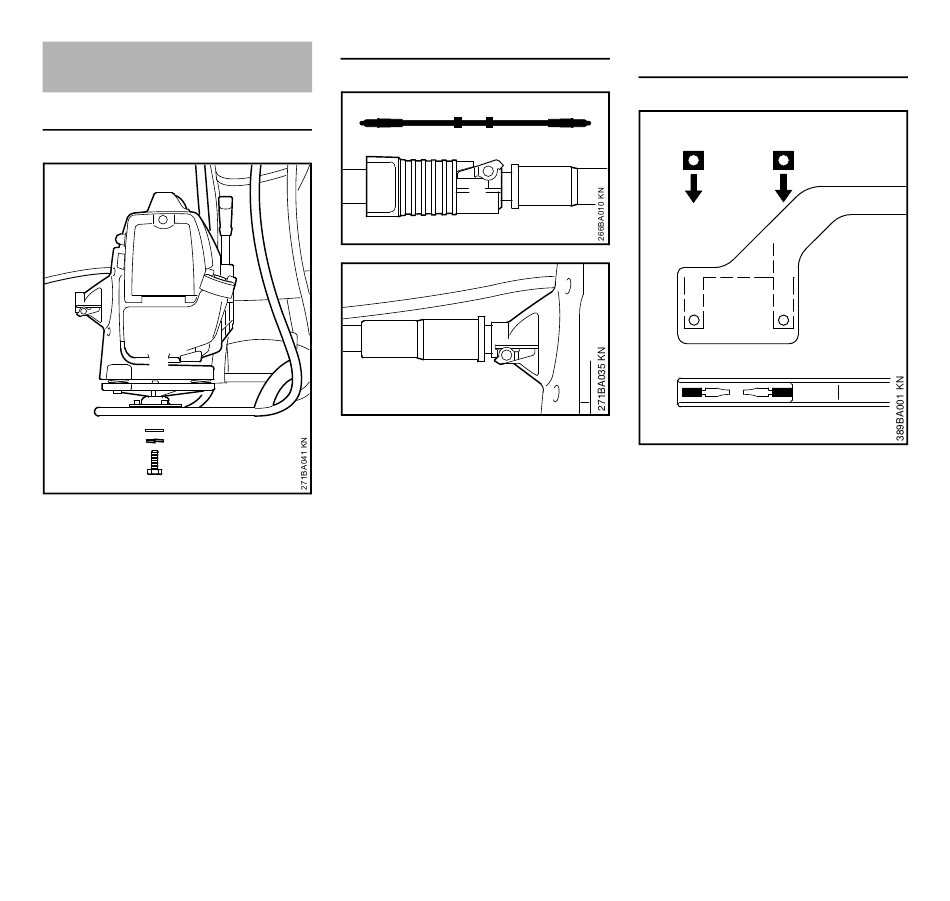

Montage du cadre porteur
4
3
2
1
Desserrer la vis (1) M10x40 avec la
N
rondelle d'arrêt (2) et la rondelle
plate (3) du groupe moteur (4) et
l'enlever ;
fixer le cadre porteur (5) avec la vis,
N
la rondelle d'arrêt et la rondelle plate
sur le groupe moteur (couple de
serrage 20 Nm).
FR 450, FR 480
Montage de l'arbre flexible
5
Enlever le capuchon d'une
N
extrémité de l'arbre ;
introduire l'extrémité de l'arbre
N
flexible (1) dans la prise (2) de la
douille, jusqu'à ce qu'elle
s'encliquette, en faisant légèrement
pivoter l'arbre flexible ;
enlever le capuchon de l'autre
N
extrémité de l'arbre ;
introduire l'extrémité de l'arbre
N
flexible dans la prise (3) du moteur,
jusqu'à ce qu'elle s'encliquette, en
faisant légèrement pivoter l'arbre
flexible ;
conserver les capuchons.
N
Montage de la poignée circulaire avec
protection
1
1
2
3
N
1 1
2
2
1
1
Introduire les écrous à quatre
pans (1) dans la protection (2) – les
trous doivent coïncider ;
