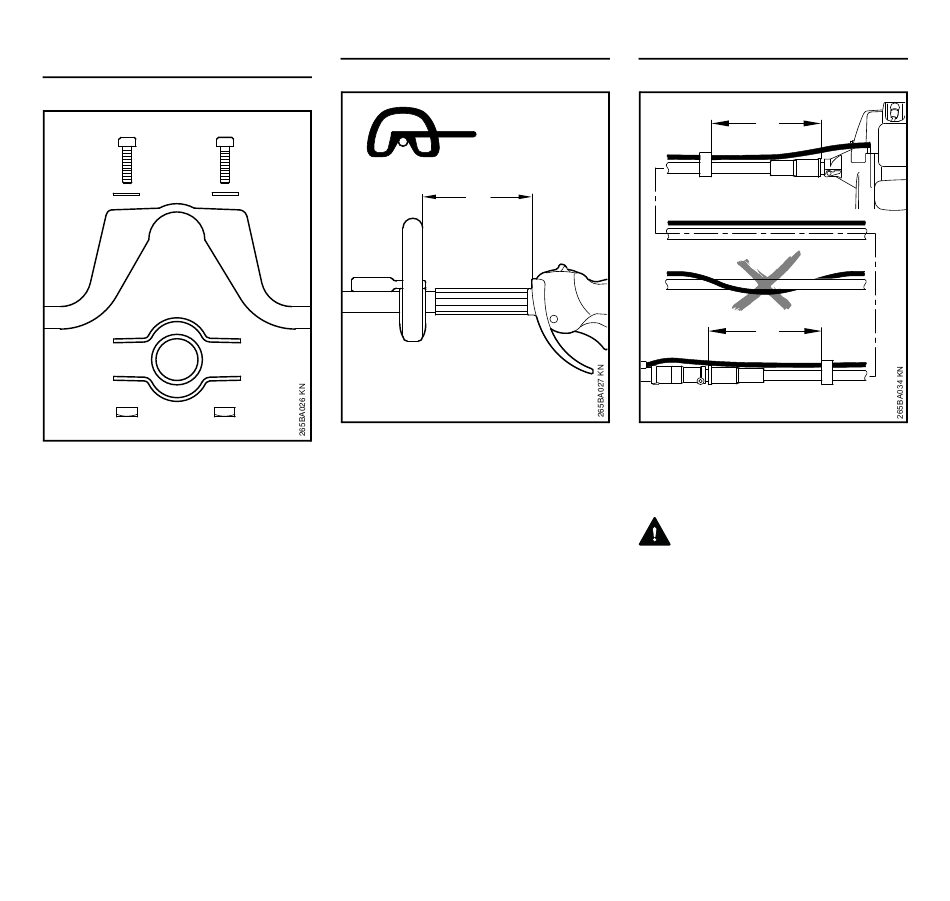

Beugelhandgreep zonder beugel
monteren
8
7
4
5
1
Klem (3) in de beugelhandgreep (4)
N
plaatsen en samen op de steel
(maaiboom) (5) aanbrengen
Klem (6) aanbrengen
N
Boringen met elkaar in lijn brengen
N
Ring (7) op de bout (8) plaatsen en
N
deze weer in de boring steken
Vierkante moer (1) op de bout (8)
N
draaien – tot aan de aanslag
Verder bij "Beugelhandgreep
N
bevestigen"
FR 450, FR 480
Beugelhandgreep bevestigen
8
7
4
3
6
1
Beugelhandgreep (4) op de
N
afstand (A) van ca. 20 cm voor de
bedieningshandgreep (9)
bevestigen
Beugelhandgreep uitlijnen
N
Bouten vastdraaien, hiervoor –
N
indien nodig – de moeren borgen
De huls (10) is slechts afhankelijk van
de exportuitvoering gemonteerd en
moet tussen de beugelhandgreep en de
bedieningshandgreep liggen.
Gaskabel bevestigen
A
9
10
N
De gaskabel moet over de gehele lengte
evenwijdig aan de flexibele as worden
gemonteerd. De gaskabel niet om de
flexibele as slingeren.
Verder, zie "Gaskabel afstellen".
Nederlands
A
1
2
A
1
2
Gaskabel (1) in de beide
kabelhouders (2) op een
afstand (A) van ca. 20 cm van het
asuiteinde hierin drukken
WAARSCHUWING
