deutsch

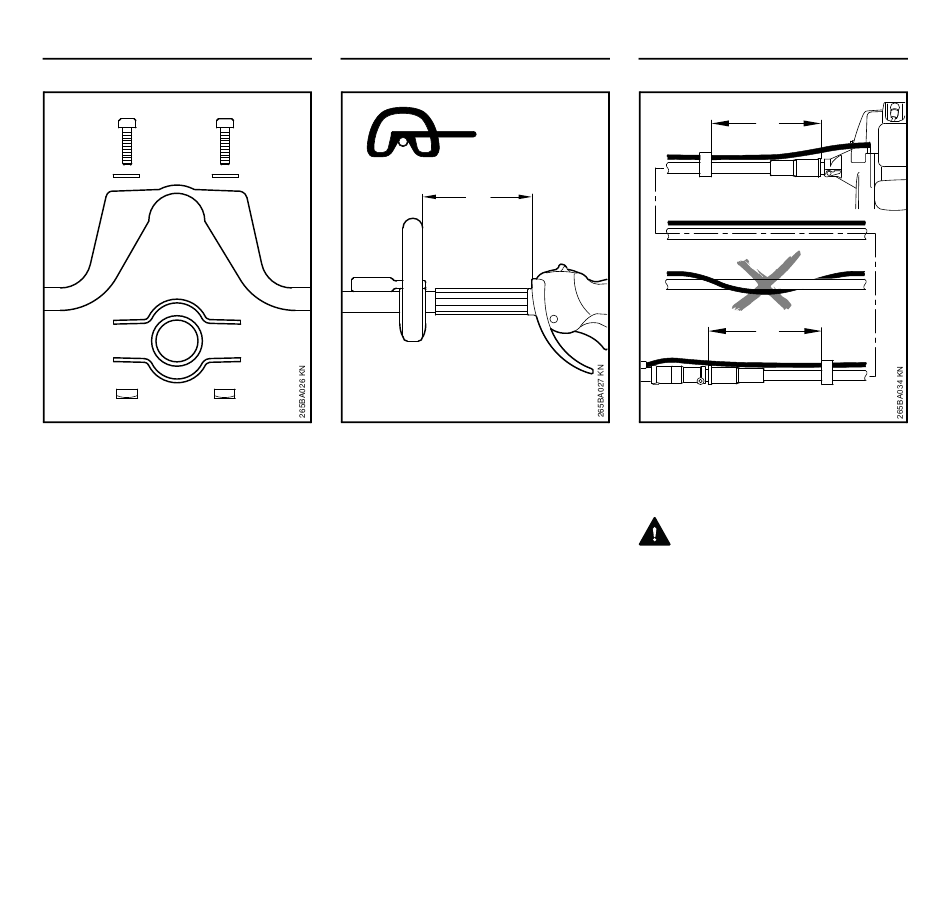

Rundumgriff ohne Bügel anbauen
8
7
4
5
1
Schelle (3) in den Rundumgriff (4)
N
legen und zusammen auf den
Schaft (5) setzen
Schelle (6) anlegen
N
Bohrungen zur Deckung bringen
N
Scheibe (7) auf die Schraube (8)
N
und diese wiederum in die Bohrung
stecken
Vierkantmuttern (1) auf die
N
Schraube (8) drehen – bis zur
Anlage
weiter bei "Rundumgriff befestigen"
N
14
Rundumgriff befestigen
8
7
4
3
6
1
Rundumgriff (4) im Abstand (A) von
N
ca. 20 cm vor dem
Bedienungsgriff (9) befestigen
Rundumgriff ausrichten
N
Schrauben festziehen, dazu – falls
N
notwendig – die Muttern kontern
Die Hülse (10) ist nur länderabhängig
vorhanden und muss sich zwischen
Rundumgriff und Bedienungsgriff
befinden.
Gaszug befestigen
A
9
10
N
Der Gaszug muss auf der ganzen Länge
parallel zur biegsamen Welle verlegt
werden. Den Gaszug nicht um die
biegsame Welle schlingen.
Weiter siehe "Gaszug einstellen".
A
1
2
A
1
2
Gaszug (1) in die beiden
Kabelhalter (2) im Abstand (A) von
ca. 20 cm vor den Wellenenden
eindrücken
WARNUNG
FR 450, FR 480
